- Быстросъемный наконечник насадка для плунжерного шприца DolleX GC-01

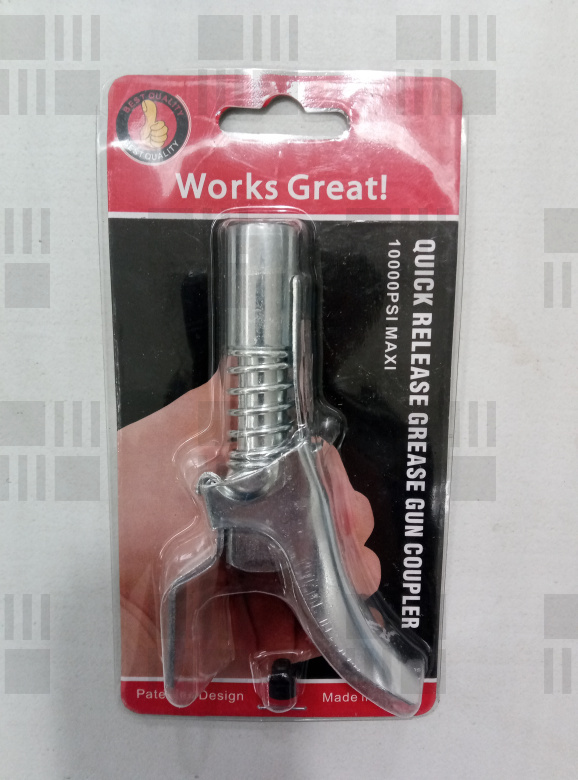

Быстросъемный наконечник насадка для плунжерного шприца DolleX GC-01 GC-01
- Вес, кг:
- 0.125
- Ширина, м:
- 0.091
- Высота, м:
- 0.025
- Длинна, м:
- 0.162
Описание
КРАТКОЕ ОПИСАНИЕ
Быстросъемный наконечник DolleX GC-01 с рычажным механизмом предназначен для нагнетания смазки через пресс-масленки. Оснащен трехлепестковым цанговым фиксатором, выдерживает давление до 68,9 МПа и предотвращает утечку смазочного материала при обслуживании узлов трения.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Наконечник устанавливается на жесткую трубку или гибкий шланг плунжерного, пневматического или аккумуляторного шприца для подачи смазочных материалов в узлы трения сельскохозяйственной, грузовой и дорожно-строительной техники. Изделие фиксируется на стандартных гидравлических пресс-масленках и обеспечивает надежное удержание на корпусе тавотницы в процессе прокачки под высоким гидравлическим напором.
Конструкция изделия состоит из трехлепесткового стального цангового замка и прижимного рычага, позволяющего подключать и отсоединять насадку одной рукой без механического повреждения головки масленки. Корпус выполнен из оцинкованной стали с устойчивостью к истиранию и коррозии. Внутренний эластичный уплотнитель гарантирует герметичность при рабочем давлении до 68,9 МПа , предотвращая выдавливание густой смазки наружу даже при высоком сопротивлении забитых каналов.
Насадка применяется при регулярном техническом обслуживании подшипниковых опор, крестовин карданных валов, шарнирных сочленений и шкворневых узлов. При подборе необходимо учитывать внешний диаметр головки 16 мм, влияющий на возможность посадки в глубокие выемки деталей, а также стандарт резьбы 1/8″ BSPT для герметичного монтажа на нагнетательную магистраль.
ХАРАКТЕРИСТИКИ
- Тип инструмента: быстросъемная цанговая насадка для смазочного шприца
- Артикул: GC-01
- Производитель: DolleX
- Назначение: нагнетание пластичной смазки через пресс-масленки
- Присоединение: внутренняя резьба 1/8″ BSPT
- Наружный диаметр рабочей головки: 16 мм
- Длина насадки: 60 мм
- Механизм фиксации: трехлепестковый цанговый замок с отжимным рычагом
- Максимальное рабочее давление: 68,9 МПа
- Материал рабочей части: сталь
- Покрытие: защитное оцинкованное
- Тип оснастки: безударная
- Масса изделия: 0,128 кг
ПРИМЕНЯЕМОСТЬ
- Ручные плунжерные, рычажные, пневматические и электрические нагнетатели смазки с выходным штуцером 1/8″ BSPT или М10x1 — нагнетательная линия
- Пресс-масленки типов H1, H2, H3 по DIN 71412 и ГОСТ 19853-74 со сферической головкой диаметром 6,5 мм — точки смазки шаровых опор, крестовин, ступиц, втулок подвески и навесного оборудования сельхозтехники и грузовых автомобилей
АНАЛОГИ И КРОСС-НОМЕРА
- Rain-Auto, RAIN006022, аналог, быстросъемная насадка для шприца
- GROZ, 44950 , аналог, быстросъемная муфта для смазки с резьбой 1/8″ BSPT
КОМПЛЕКТНОСТЬ
- Насадка быстросъемная DolleX GC-01: 1 шт.
- Запасной резиновый уплотнитель: 1 шт.
- Блистерная упаковка: 1 шт.
ВАЖНО ПРИ ПОДБОРЕ
- Параметры резьбы шланга: насадка снабжена резьбой 1/8″ BSPT; при установке на нагнетательные трубки и шланги с метрической резьбой М10x1 необходимо контролировать плотность посадки витков и герметичность соединения либо применять переходной адаптер.
- Пространство вокруг масленки: внешний диаметр головки насадки составляет 16 мм, поэтому для защелкивания механизма требуется радиальный зазор не менее 1-2 мм вокруг тавотницы; в глубоких вилках крестовин малого размера доступ может быть затруднен.
- Состояние ответной части: лепестки цанги фиксируются за поясок головки пресс-масленки; примятые, деформированные или сточенные тавотницы подлежат замене перед началом смазочных работ.
ТРЕБУЕТ УТОЧНЕНИЯ
- Точный шаг и профиль резьбы на выходном шланге имеющегося смазочного шприца .
- Внутренний диаметр колодцев в вилках карданов или рычагах подвески обслуживаемой техники .
- Необходимость комплектации дополнительным переходным штуцером с резьбы 1/8″ BSPT на метрическую М10x1 при использовании отечественных шприцев.
Характеристики
- Вес, кг:
- 0.125
- Ширина, м:
- 0.091
- Высота, м:
- 0.025
- Длинна, м:
- 0.162
Данные:
- Производитель
- Неизвестно
- Код:
- ЦБ-00005704
- ШтрихКод
