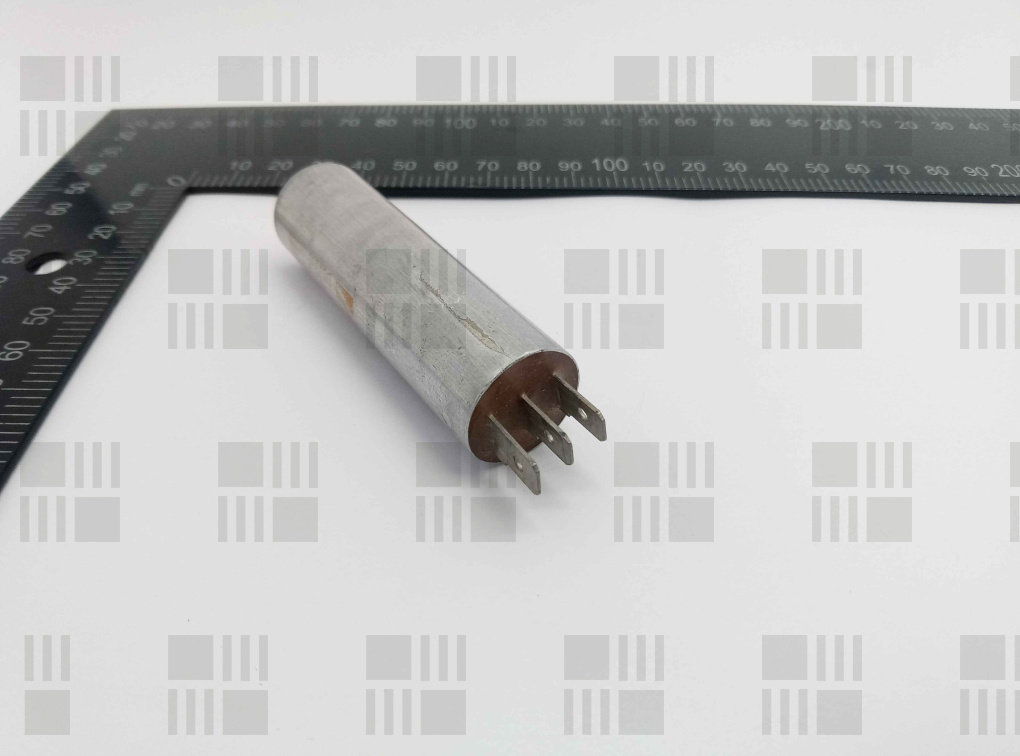

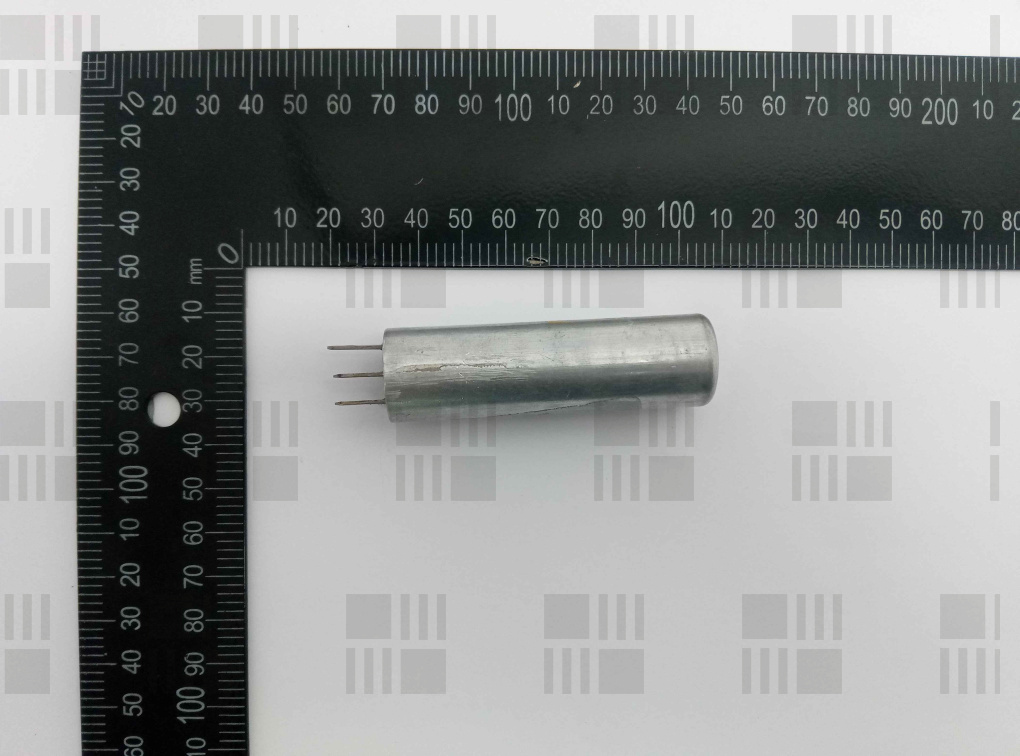

Датчик оборотов ДО14-1Х (ДО14-1)
- Вес, кг:
- 0.04
- Ширина, м:
- 0.02
- Высота, м:
- 0.02
- Длинна, м:
- 0.08
Описание
КРАТКОЕ ОПИСАНИЕ
Бесконтактный герконовый датчик оборотов ДО14-1Х предназначен для непрерывного контроля частоты вращения валов, шнеков и битеров зерноуборочных комбайнов Ростсельмаш. Модель выполнена в гладком цилиндрическом пластиковом корпусе диаметром 21 мм с клеммным подключением и рассчитана на работу с ответным магнитом.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Изделие устанавливается на кронштейнах валов технологического тракта комбайна для регистрации частоты вращения молотильного барабана, отбойного битера, очистного вентилятора, а также колосового и зернового шнеков. Прибор формирует дискретные импульсы при прохождении постоянного магнита мимо чувствительного торца и передает сигнал в бортовую информационную систему. Контроль скорости вращения позволяет оператору своевременно выявлять забивание рабочих органов и пробуксовку приводных ремней.
Чувствительный элемент заключен в гладкий пластиковый корпус наружным диаметром 21 мм и герметизирован компаундом, защищающим электронику от пыли, влаги и растительных остатков. Выходная цепь выполнена по схеме с открытым коллектором и исходно закрытым состоянием транзистора, коммутирующим цепь при воздействии внешнего магнитного поля. Подключение к жгуту электропроводки осуществляется через плоские ножевые контакты, встроенные непосредственно в хвостовую часть корпуса.
Датчик штатно применялся на зерноуборочных комбайнах семейств Дон, Вектор и Акрос ранних серий, выпущенных до 2010 года. При установке необходимо выдерживать номинальный рабочий зазор между чувствительным торцом датчика и магнитодержателем в диапазоне 0-14 мм, а также фиксировать корпус в обойме кронштейна для исключения вибрационного смещения. При подборе на технику поздних годов выпуска требуется учитывать конструкцию разъема, так как после 2010 года на комбайнах применяется модификация ДО14-1АХ с герметичным разъемом.
ХАРАКТЕРИСТИКИ
- Тип изделия: бесконтактный датчик оборотов и положения на основе магниточувствительного элемента
- Узел и место установки: электрооборудование комбайна, кронштейны валов молотильного барабана, отбойного битера, соломотряса, вентилятора очистки, зернового и колосового элеваторов
- Марка и модель комбайна: Ростсельмаш Дон-1500А, Дон-1500Б, Дон-680, Вектор-410
- Годы выпуска / разрыв по S/N: выпуск до 2010 года
- Каталожный номер: ДО14-1Х
- Сторона / направление: не применимо
- Количество на машину: от 6 до 12 штук
- Материал и термообработка: ударопрочный пластик, влагозащитная компаундная заливка
- Основные размеры, мм: наружный диаметр корпуса 21 мм, общая длина 70 мм
- Масса, кг: 0,045 кг
- Комплектность: датчик оборотов в сборе
- Аналоги и кросс-номера: СКБ Индукция RA 14-1, Радиан ДО14-1, Радиан ДО14-1Х, Ростсельмаш ДО14-1, ДП-01
- Расстояние срабатывания
- Напряжение питания датчика: 10,5-33,0 В постоянного тока
- Напряжение питания нагрузки: 5,0-33,0 В
- Максимальный ток нагрузки: не более 350 мА
- Ток потребления: 0-30 мА
- Схема выходного каскада: открытый коллектор
- Исходное состояние выхода: закрытый транзистор
- Тип подключения: ножевые клеммы под плоский разъем
- Диапазон рабочих температур: от -25 до 75 градусов C
ПРИМЕНЯЕМОСТЬ
- Ростсельмаш Дон-1500А, 1986-2006 — валы барабана, соломотряса, зернового и колосового шнеков
- Ростсельмаш Дон-1500Б, 1990-2006 — валы барабана, соломотряса, зернового и колосового шнеков
- Ростсельмаш Дон-680 / Дон-680М, 1999-2010 — измельчающий барабан и транспортирующие органы
- Ростсельмаш Вектор-410 , 2004-2010 — валы молотилки, очистки и элеваторов
- Ростсельмаш Акрос-530 , 2006-2010 — валы молотильного барабана, домолота и шнеков
- Ростсельмаш Торум-740 , 2008-2010 — роторный молотильный агрегат и шнеки
АНАЛОГИ И КРОСС-НОМЕРА
- СКБ Индукция, RA 14-1, аналог, артикул 18066, полное конструктивное и электрическое соответствие
- Завод Радиан, ДО14-1, OEM, оригинальное исполнение по ТУ П4М3.850.023
- Завод Радиан, ДО14-1Х, OEM, оригинальное исполнение по ТУ П4М3.850.023
- Ростсельмаш, ДО14-1, OEM, каталожный номер первичной комплектации комбайнов до 2010 года
- Завод Эридан, ДП-01, аналог, взаимозаменяемый датчик положения по ЮГИШ.420124.001ТУ
КОМПЛЕКТНОСТЬ
- Датчик оборотов ДО14-1Х в заводской индивидуальной или групповой упаковке: 1 штука
- Паспорт изделия: 1 штука на тарное место или партию
- Крепежный кронштейн : не входит в комплект поставки
- Ответный магнитодержатель: не входит в комплект поставки
ВАЖНО ПРИ ПОДБОРЕ
- Сверка года выпуска машины и типа разъема: датчик ДО14-1Х , прямое подключение без замены разъема или переходника невозможно.
- Проверка логики выходного сигнала: исполнение ДО14-1Х с исходно открытым транзистором приведет к ошибкам в бортовой системе контроля.
- Совместимость с ответной частью: изделие срабатывает исключительно на постоянное магнитное поле и не реагирует на зубья металлических шестерен; на контролируемом валу обязательно должен быть установлен исправный магнитодержатель с рабочим зазором в пределах 0-14 мм.
ТРЕБУЕТ УТОЧНЕНИЯ
1. Разбор входных данных: в строке запроса указан артикул ДО14-1Х ; требуется уточнить, необходим датчик под брендом Радиан или СКБ Индукция.
2. Какой тип разъема на ответном кабельном жгуте комбайна: ножевая колодка под открытые клеммы на корпусе датчика или влагозащищенный разъем под модификацию ДО14-1АХ?
3. Требуется ли поставка датчика вместе с ответным магнитодержателем или магнит сохранен на валу машины?
4. Какая логика работы датчика предусмотрена в конкретном узле: нормально открытая ?
