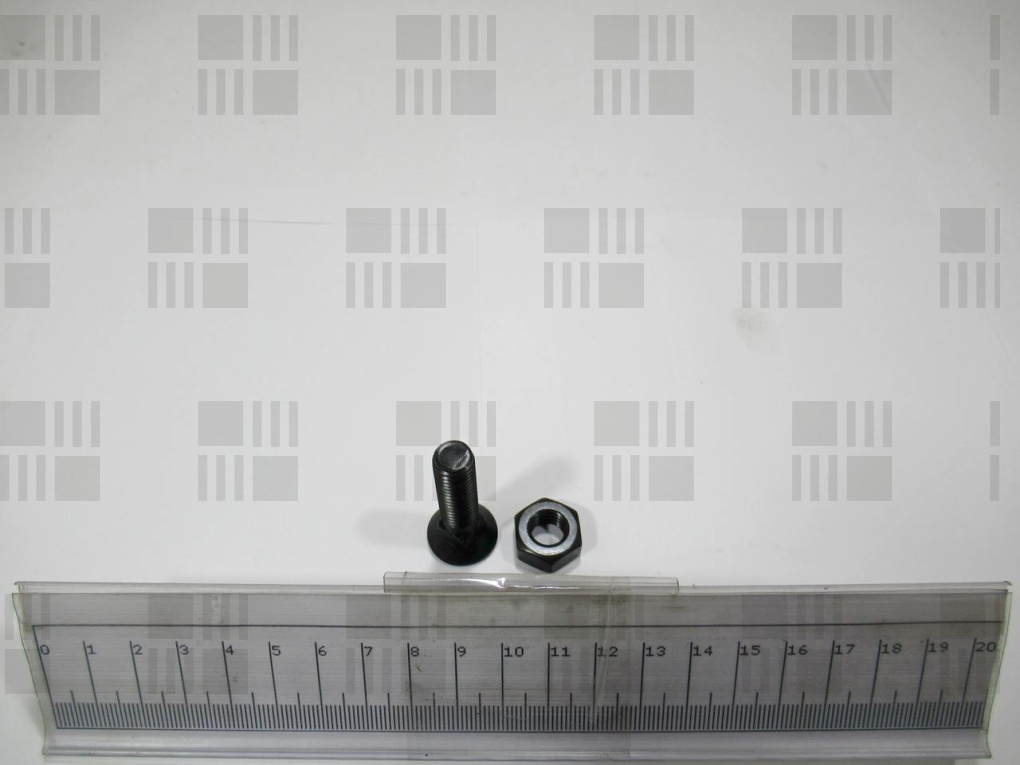

Болт с потайной головкой и квад. подголов.(ГОСТ7786-81) М12х55 (5.8)
- Вес, кг:
- 0
- Ширина, м:
- 0
- Высота, м:
- 0
- Длинна, м:
- 0
Описание
КРАТКОЕ ОПИСАНИЕ
Крепежный болт М12x55 по ГОСТ 7786-81 с потайной головкой и квадратным подголовком класса прочности 5.8. Предназначен для монтажа быстроизнашиваемых рабочих органов почвообрабатывающих орудий. Квадратный подголовок исключает проворачивание болта при затяжке гайки с наружной стороны.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Установка лемехов, отвалов, полевых досок плугов, а также лап культиваторов на стойки и башмаки почвообрабатывающей техники осуществляется с помощью потайных болтов. Изделие монтируется в отверстие с зенкованным гнездом заподлицо с рабочей поверхностью, что предотвращает налипание почвы, снижает тяговое сопротивление и защищает крепеж от абразивного износа почвенным пластом.
Конструктивно болт выполнен по стандарту ГОСТ 7786-81 из углеродистой стали класса прочности 5.8. Под потайной головкой расположен квадратный подголовок со стороной 12 мм, который входит в ответный квадратный паз рабочего органа и фиксирует стержень от проворачивания во время монтажа и демонтажа. Метрическая резьба М12 с крупным шагом 1,75 мм обеспечивает надежное резьбовое соединение при воздействии постоянных циклических и ударных нагрузок.
Применяется в тяжелых полевых условиях с интенсивным абразивным воздействием грунта, растительных остатков и влаги. При подборе и замене необходимо строго контролировать соответствие угла конуса потайной головки и глубины посадочного гнезда детали, размер подголовка, а также длину ненарезанной части стержня для правильной посадки без люфта.
ХАРАКТЕРИСТИКИ
- Тип изделия: болт с потайной головкой и квадратным подголовком
- Стандарт: ГОСТ 7786-81
- Артикул: не указан
- Номинальный диаметр резьбы: 12 мм
- Длина болта: 55 мм
- Шаг резьбы: 1,75 мм
- Длина резьбы: 30 мм
- Диаметр головки: 23 мм
- Высота головки и подголовка: 10 мм
- Размер стороны квадратного подголовка: 12 мм
- Класс точности: C
- Класс прочности: 5.8
- Материал: углеродистая сталь
- Марка стали: требует уточнения
- Покрытие: не указано
- Масса 1 штуки: 0,048 кг
- Количество в упаковке: не указано
ПРИМЕНЯЕМОСТЬ
- Стандарт ГОСТ 7786-81, DIN 608, типоразмер М12x55, класс прочности 5.8 — узлы крепления лемехов, отвалов, полевых досок плугов и лап культиваторов с квадратным посадочным отверстием 12 мм.
АНАЛОГИ И КРОСС-НОМЕРА
- DIN, 608 M12x55, аналог, международный стандарт на лемешный болт с потайной головкой и низким квадратным подголовком.
КОМПЛЕКТНОСТЬ
- Болт с потайной головкой и квадратным подголовком ГОСТ 7786-81 М12x55: 1 шт. .
ВАЖНО ПРИ ПОДБОРЕ
- Совместимость ответной части: размер подголовка 12 мм должен строго соответствовать квадратному отверстию рабочего органа для исключения люфта и проворачивания.
- Длина резьбовой части: длина резьбы 30 мм при общей длине 55 мм требует проверки суммарной толщины пакета скрепляемых деталей, чтобы гайка не упиралась в гладкую часть стержня.
- Класс прочности: класс 5.8 предназначен для стандартных нагрузок; на тяжелых почвах или скоростных плугах по регламенту изготовителя техники может требоваться класс 8.8 или 10.9.
- Тип покрытия: для хранения техники в межсезонье на открытых площадках необходимо уточнить наличие защитного антикоррозионного покрытия.
ТРЕБУЕТ УТОЧНЕНИЯ
1. Какой каталожный артикул и конкретный производитель соответствуют данной позиции ?
2. Поставляется ли болт с антикоррозионным покрытием ?
3. Из какой марки стали изготовлен крепеж в данной партии?
4. Каково точное количество штук или вес фасовки в минимальной заводской упаковке?
5. Требуется ли поставка в комплекте с гайкой М12 соответствующего класса прочности?
