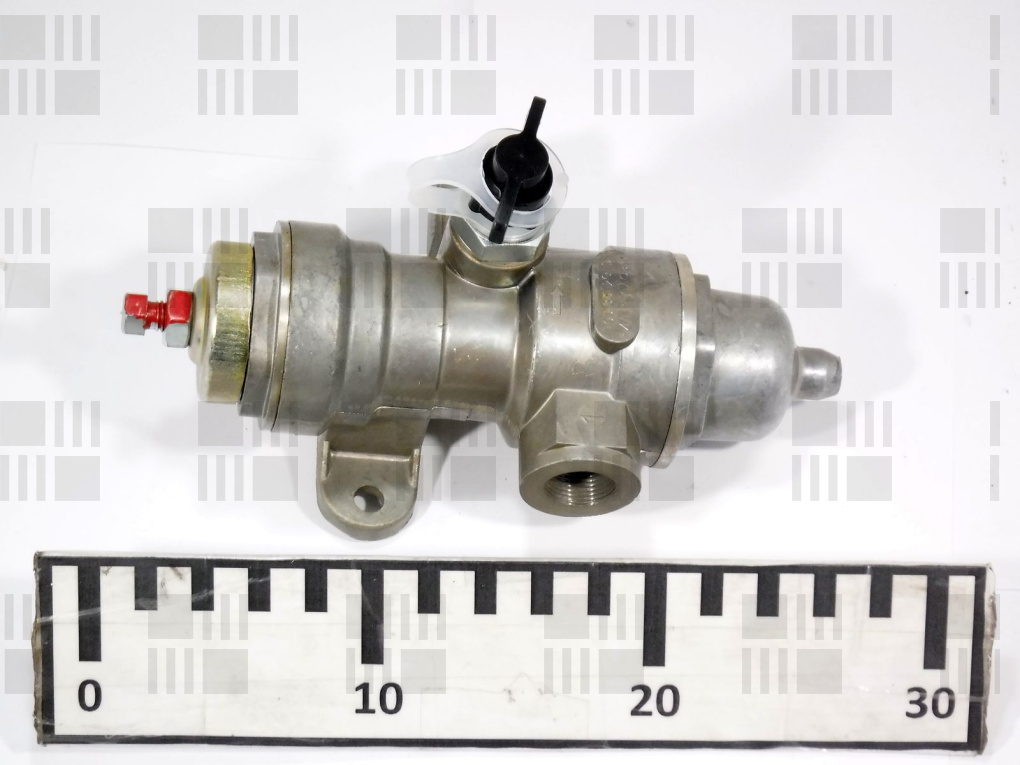

РДВ (в сборе) 100-3512010
- Вес, кг:
- 1.13
- Ширина, м:
- 0.115
- Высота, м:
- 0.21
- Длинна, м:
- 0.12
Описание
### Краткое описание
Регулятор давления воздуха 100-3512010 предназначен для автоматического поддержания давления в пневмосистеме тормозов в пределах 0,65–0,82 МПа, сброса конденсата и отбора сжатого воздуха. Оснащен встроенным предохранительным клапаном и клапаном подкачки шин с резьбой М16×1,5.
### Детальное описание
Узел предназначен для автоматической стабилизации рабочего давления в пневматическом приводе тормозов и монтируется в нагнетательную магистраль между компрессором и ресиверами. При достижении давления 0,80–0,82 МПа возобновляет подачу в пневмосистему. Конструкция включает литой корпус, разгрузочный и обратный клапаны, предохранительный клапан и штуцер отбора сжатого воздуха.
Изделие эксплуатируется при температурах от -45 до +80 °C на грузовых автомобилях КАМАЗ, ЗИЛ, Урал, КрАЗ, МАЗ, тракторах ПТЗ и автобусах ПАЗ, ЛиАЗ. При подборе и замене критично соблюдать направление воздушного потока и проверять герметичность посадочных резьб магистралей.
### Характеристики
| Параметр | Значение | Примечание |
| :--- | :--- | :--- |
| Тип изделия | Регулятор давления воздуха в сборе | С краном отбора воздуха и предохранительным клапаном |
| Система автомобиля | Пневматический тормозной привод | Подсистема подготовки и регулирования воздуха |
| Каталожный номер | 100-3512010 | Символ в символ |
| Давление включения | Не менее 0,65 МПа | Возобновление наполнения пневмосистемы |
| Давление выключения | Перевод компрессора на сброс в атмосферу |
| Давление срабатывания предохранительного клапана | 1,00…1,35 МПа | Аварийный сброс давления при отказе регулятора |
| Давление открытия обратного клапана | 0,25…0,30 МПа | Предотвращение обратного перетока воздуха |
| Присоединительная резьба магистралей | М22×1,5 | Метрическая, под накидную гайку / штуцер |
| Резьба штуцера отбора воздуха | М16×1,5 | С наружным защитным колпачком |
| Диапазон рабочих температур | От -45 до +80 °C | Климатическое исполнение УХЛ |
| Материал корпуса | Алюминиевый сплав | Литье под давлением |
| Покрытие корпуса | Без дополнительного защитного покрытия | Устойчивость к атмосферной коррозии |
| Сторона установки | Не применимо | Монтаж по ходу воздушной магистрали |
| Количество на автомобиль | 1 шт. | Одиночный питающий контур |
| Габаритные размеры, мм | 215 × 110 × 110 | Размеры в транспортном положении |
| Масса, кг | 1,170 | В собранном состоянии |
### Применяемость
* КАМАЗ 5320, 53212, 5410, 54112, 5511, 55102 — пневматический привод тормозов
* КАМАЗ 4310, 43101, 4326 — пневматический привод тормозов
* КАМАЗ 65115, 53228, 65111 — пневматический привод тормозов
* ЗИЛ 130, 431410, 133ГЯ — пневмосистема тормозов
* ЗИЛ 4331, 433360, 442160 — пневматический привод тормозов
* Урал 4320, 43202, 5557, 4420 — пневмосистема привода тормозов
* КрАЗ 250, 255, 256, 260, 6510, 6443 — пневматический тормозной привод
* МАЗ 5336, 5337, 5432, 5433, 5551, 6422 — пневматическая система тормозов
* ПАЗ 3205, 32053 — пневматическая система привода тормозов
* ЛиАЗ 5256 — пневматический привод тормозов
* ПТЗ К-701, К-702МВ, К-744Р2 — пневматическая тормозная система
### Аналоги и кросс-номера
| Бренд | Номер | Тип | Комментарий |
| :--- | :--- | :--- | :--- |
| РААЗ | 100-3512010 | OEM | Базовый заводской регулятор |
| РААЗ | 100-3512010-10 | OEM | Модификация с порогом предохранительного клапана 1,2…1,55 МПа |
| БелАК | БАК.00010 | Аналог | Полная взаимозаменяемость по портам и давлению |
| Steners | 255.110 | Аналог | Кросс-номер регулятора 100-3512010 |
### Комплектность
* Регулятор давления воздуха в сборе — 1 шт.
* Защитный металлический или пластиковый колпачок крана отбора воздуха — 1 шт.
* Защитные транспортировочные заглушки резьбовых каналов — комплект.
* Индивидуальная упаковка — 1 шт.
### Важно при подборе
1. Параметры резьбы: основные резьбовые порты входа имеют метрическую резьбу М22×1,5, вывод для накачки шин — М16×1,5. Проверяйте резьбу ответных штуцеров трубопроводов.
2. Тип подготовки воздуха на автомобиле: данный механический РДВ устанавливается в раздельных схемах без встроенного картриджного осушителя. На технике экологических классов Евро-3 и выше часто применяется объединенный блок подготовки воздуха , установка регулятора 100-3512010 на такие автомобили без изменения разводки магистралей невозможна.
3. Отличие от модификации 100-3512010-10: базовый узел 100-3512010 рассчитан на давление срабатывания предохранительного клапана 1,00…1,35 МПа .
4. Соблюдение направления потока: при монтаже строго ориентируйтесь по стрелке на корпусе или цифровым индексам портов , чтобы избежать запирания компрессора.
### Требует уточнения
1. Какая схема подготовки воздуха реализована на конкретной машине ?
2. Требуется ли шланг отбора воздуха для подкачки шин?
