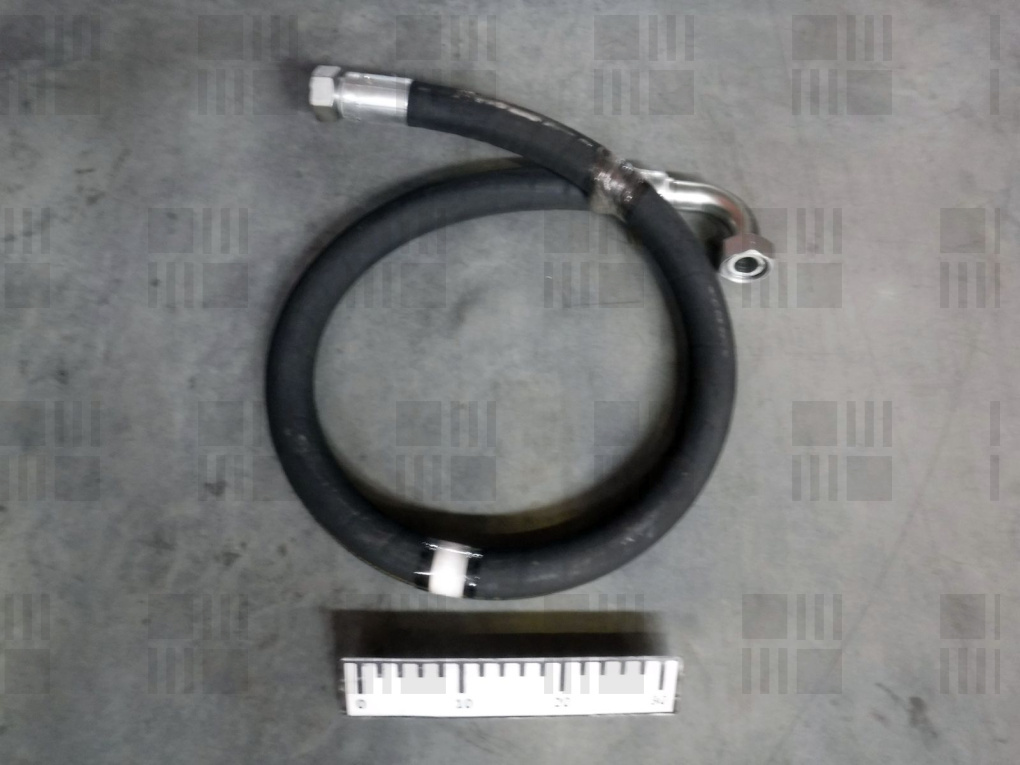

Рукав высокого давления К-700 М33х2,0 L=1250
- Вес, кг:
- 2
- Ширина, м:
- 0.05
- Высота, м:
- 0.05
- Длинна, м:
- 1.25
Описание
КРАТКОЕ ОПИСАНИЕ
Гидравлический рукав высокого давления DN20 длиной 1250 мм предназначен для напорных магистралей гидросистемы тракторов Кировец К-700. Изделие оснащено прямой концевой арматурой с накидными гайками DK М33x2,0 под ключ S41 и выдерживает постоянное рабочее давление до 21,5 МПа.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Гибкий трубопровод служит для передачи гидравлической жидкости под высоким давлением в раздельно-агрегатной гидросистеме и контурах навесного оборудования тракторов семейства Кировец. Рукав соединяет выводы гидрораспределителя, трубопроводы на шарнирно-сочленённой раме и исполнительные гидроцилиндры, компенсируя смещения и вибрации узлов при движении машины.
Конструкция изготовлена по стандарту EN 853 2SN с двумя слоями высокопрочной стальной проволочной оплётки, предотвращающей раздувание при резких скачках давления. Внутренняя трубка выполнена из маслобензостойкой резины NBR, стойкой к агрессивному воздействию минеральных масел, а наружный слой защищает силовой каркас от механического износа и погодных факторов. Концы рукава опрессованы стальными муфтами с прямой арматурой DK, имеющей сферический ниппель и накидные гайки с метрической резьбой М33x2,0.
ХАРАКТЕРИСТИКИ
- Тип рукава: двухпроволочный оплёточный по стандарту EN 853 2SN
- Условный проход DN и внутренний диаметр: DN20, 19,0 мм
- Наружный диаметр: 29,3 мм
- Рабочее давление: 21,5 МПа
- Разрывное давление: 86,0 МПа
- Минимальный радиус изгиба: 240 мм
- Рабочая температура: от -40 до 100 градусов C
- Рабочая среда: гидравлические масла на нефтяной основе, гликолевые смеси, водомасляные эмульсии
- Концевая арматура: ниппели стандарта DK с обоих концов
- Резьба концевой арматуры: М33x2,0 накидная гайка под шестигранный ключ S41
- Длина: 1250 мм
- Материал внутреннего слоя: синтетический каучук NBR
- Материал силового каркаса: высокопрочная латунированная стальная проволока в два слоя
- Материал наружного слоя: синтетический каучук, стойкий к истиранию и атмосферным воздействиям
- Материал концевой арматуры: конструкционная углеродистая сталь с цинковым антикоррозионным покрытием
- Масса: 1,35 кг
- Способ заделки концевой арматуры: опрессовка стальными обжимными муфтами на прессе
- Маркировка: несмываемая полоса по всей длине с указанием стандарта EN 853 2SN, диаметра DN20 и рабочего давления
ПРИМЕНЯЕМОСТЬ
- ПТЗ, К-700, 1962-1975 — гидросистема заднего навесного оборудования и выносные гидролинии
- ПТЗ, К-700А, 1975-2002 — раздельно-агрегатная гидросистема навесного устройства
- ПТЗ, К-701, 1975-2002 — раздельно-агрегатная гидросистема навесного устройства
- ПТЗ, К-702, К-703, с 1977 — напорные контуры гидрооборудования промышленных модификаций
- ПТЗ, К-744 , с 1995 — вспомогательные напорные линии гидросистемы
- Универсальное применение, спецтехника и сельхозмашины — гидроконтуры с рабочим давлением до 21,5 МПа и ответными штуцерами М33x2,0
АНАЛОГИ И КРОСС-НОМЕРА
- ПТЗ, 700А.34.00.070-2, OEM, заводской рукав гидросистемы навески К-700
- ПТЗ, 700.46.16.660-02, OEM, рукав гидроцилиндров навесного механизма тракторов Кировец
- УРТ, 20-21,5-1250-М33х2,0, аналог, стандартизированное обозначение рукава DN20 L=1250 мм
- Гидросила, 2SN-DN20-1250-DK-M33x2, аналог, рукав высокого давления двухоплёточный в сборе
КОМПЛЕКТНОСТЬ
- Рукав высокого давления в сборе с опрессованной арматурой DK М33x2,0: 1 шт.
- Защитные технологические заглушки резьбы: не указано
ВАЖНО ПРИ ПОДБОРЕ
- Совместимость резьбы и конуса: накидная гайка имеет резьбу М33x2,0 и сферический ниппель DK без адаптера приводит к нарушению герметичности соединения.
- Размер под ключ: гайка выполнена под ключ S41 ; перед заказом убедитесь в наличии свободного монтажного пространства в зоне штуцеров распределителя.
- Длина и запас провисания: длина 1250 мм измерена по крайним точкам концевой арматуры; при прокладке через шарнирное сочленение полурам К-700 необходимо обеспечить технологический провис не менее 40-50 мм при предельных углах поворота трактора.
- Рабочее давление: рукав исполнения 2SN рассчитан на давление 21,5 МПа; установка однооплёточных рукавов 1SN с рабочим давлением 10,5 МПа в напорные линии навески трактора К-700 запрещена из-за риска разрушения при циклических нагрузках.
ТРЕБУЕТ УТОЧНЕНИЯ
- Исходная строка запроса «Рукав высокого давления К-700 М33х2,0 L=1250» не разделена на атрибуты: позиция разобрана как наименование изделия «Рукав высокого давления» с применяемостью «К-700», параметрами арматуры «М33х2,0» и длиной «L=1250», точный каталожный артикул и завод-изготовитель во входных данных отсутствуют.
- Какой конкретно каталожный номер рукава требуется по parts book трактора: 700А.34.00.070-2 или ремонтный удлинённый рукав с фактической длиной 1250 мм?
- Какая конфигурация уплотнительного посадочного конуса у ответного штуцера на машине: сфера DK или конус DKO 24 градуса с резиновым кольцом?
- Требуется ли комплектация рукава защитной пружинной либо пластиковой текстильной спиралью для предотвращения абразивного износа о раму?
- Требуется ли угловое исполнение одного из фитингов под конкретное посадочное место гидрораспределителя?
Характеристики
- Вес, кг:
- 2
- Ширина, м:
- 0.05
- Высота, м:
- 0.05
- Длинна, м:
- 1.25
Данные:
- Производитель
- Неизвестно
- Код:
- 1-003786
- ШтрихКод
