Колесо граблей-ворошилок "OGR" (правое)

Артикул: - - -
Код: ТТ-00039367
7 004 ₽
Количество
-
шт будет добавлено
+

Описание

КРАТКОЕ ОПИСАНИЕ

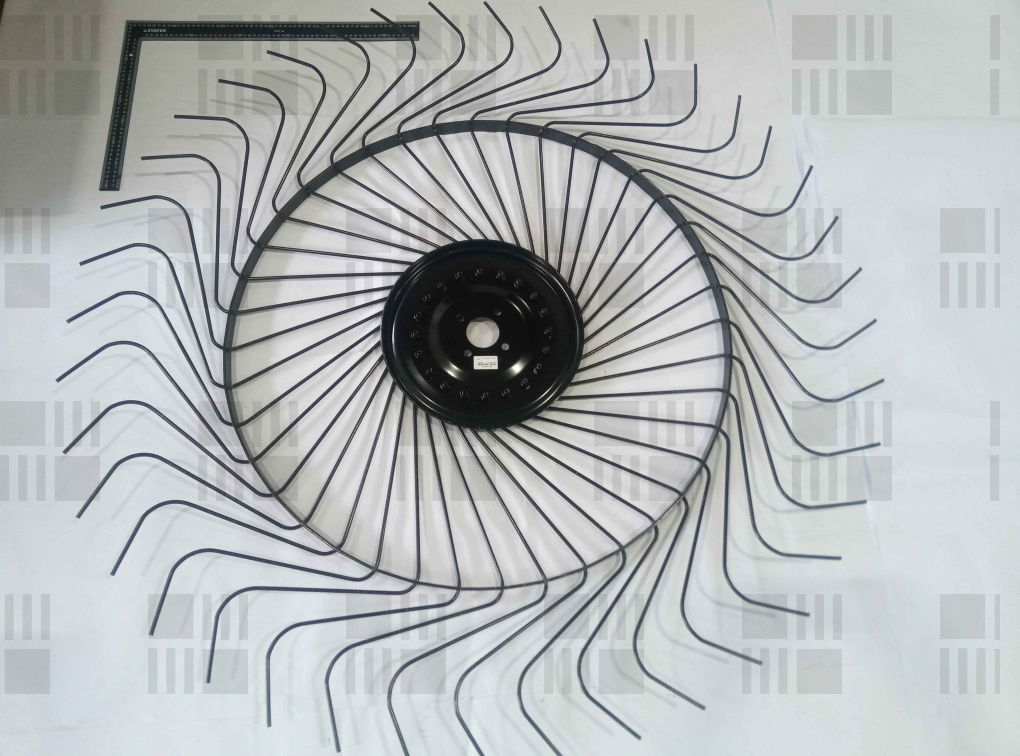

Рабочее пальцевое колесо правого вращения типа Солнышко для колесно-пальцевых граблей-ворошилок серии OGR. Оснащено пружинными граблинами правого наклона для сгребания, ворошения и оборачивания валков сена при пассивном вращении от контакта со стерней.

ДЕТАЛЬНОЕ ОПИСАНИЕ

Колесо граблей-ворошилок правое является сменным рабочим органом колесно-пальцевых граблей серии OGR, монтируемым на индивидуальных кронштейнах правого крыла несущей рамы агрегата. Узел предназначен для сгребания провяленной и сухой травы из прокосов в продольные валки, а также для ворошения скошенной растительной массы и оборачивания готовых валков. Вращение колеса осуществляется без привода от ВОМ, за счет сцепления пружинных пальцев со стерней и поверхностью поля при поступательном движении трактора.

Конструктивно изделие включает штампованный центральный стальной диск, соединительные спицы, внешний обод и 40 сменных пружинных зубьев, зафиксированных механическими прижимами. Граблины изготовлены из пружинной стали марки 60С2А или стали Б с закалкой, что обеспечивает высокую упругость и сопротивление излому при ударных нагрузках о неровности микрорельефа. Центральный диск колеса рассчитан на установку на автомобильную ступицу типа ВАЗ с посадочным диаметром и разболтовкой 4x98 мм, оснащенную закрытыми шарикоподшипниками.

При подборе и техническом обслуживании критично учитывать пространственную ориентацию пальцев: правые колеса имеют специализированный наклон и изгиб пружинных зубьев относительно направления движения и устанавливаются строго на правую сторону граблей для формирования валка в заданную сторону. Эксплуатация допускается на естественных и сеяных сенокосах с уклоном рельефа до 12 градусов при условии правильной регулировки разгрузочных пружин навески, предотвращающей избыточное давление зубьев на почву.

ХАРАКТЕРИСТИКИ

- Тип изделия: колесо рабочее пальцевое
- Бренд машины: MV-Groupp
- Модель машины: OGR-4, OGR-5, OGR-8, OGR-10
- Каталожный номер: не указан во входных данных
- Узел и место установки: рабочая секция граблей, правая сторона по ходу движения агрегата
- Диаметр колеса наружный: 1490 мм
- Количество пружинных пальцев : 40 шт.
- Диаметр  пальца: 6,5 мм
- Материал пальцев: пружинная сталь 60С2А или сталь Б с термической обработкой
- Тип ступичного узла: под ступицу ВАЗ
- Тип крепления: болтовое на фланец ступицы колеса
- Сторона установки: правая , наклон пальцев правый
- Направление вращения: правое
- Количество на машину: 4 шт.
- Масса: не указано
- Защитное покрытие: порошковая покраска диска и обода

ПРИМЕНЯЕМОСТЬ

- MV-Groupp, OGR-4, все годы выпуска — рабочая секция граблей
- MV-Groupp, OGR-5, все годы выпуска — рабочая секция граблей
- MV-Groupp, OGR-8, все годы выпуска — правое крыло граблей
- Колесно-пальцевые грабли-ворошилки турецкого и польского типов со ступицами ВАЗ 4x98 мм — правая секция сгребания

АНАЛОГИ И КРОСС-НОМЕРА

- MV-Groupp, колесо OGR правое, OEM, оригинальный сборочный узел
- Ekiw, колесо рабочее правое 1,45 м, аналог, совместимость по посадочным размерам ступицы ВАЗ

КОМПЛЕКТНОСТЬ

Диск колеса металлический штампованный со ступичной частью, внешний обод со спицами, пружинные зубья в сборе .

ВАЖНО ПРИ ПОДБОРЕ

- Сторона установки: колесо предназначено строго для правого крыла или правого направления сгребания; установка левого колеса на правую сторону приводит к загибу и поломке зубьев из-за некорректного угла атаки граблин к грунту.
- Ступичное сопряжение: проверить разболтовку центрального диска; на граблях OGR производства MV-Groupp применяется ступица ВАЗ , в то время как на ряде импортных аналогов встречаются ступицы с разболтовкой 4x100 мм или 5 отверстий.
- Диаметр пружинного зуба: рабочие колеса OGR штатно комплектуются зубом 6,5 мм; при установке неоригинальных пальцев толщиной 7,0 мм возможно несовпадение крепежных отверстий в диске.
- Комплектация поставки: уточнить у поставщика наличие ступицы с подшипниками, так как рабочее колесо чаще всего отгружается в сборе с зубьями, но без самой оси ступицы.

ТРЕБУЕТ УТОЧНЕНИЯ

- Требуется подтвердить, входит ли ступичный узел с подшипниками в комплект поставки или колесо поставляется только с прижатыми пальцами на диске.
- Требуется замерить точный диаметр центрального отверстия диска под ступичный колпак .
- Требуется уточнить массу колеса в сборе .
