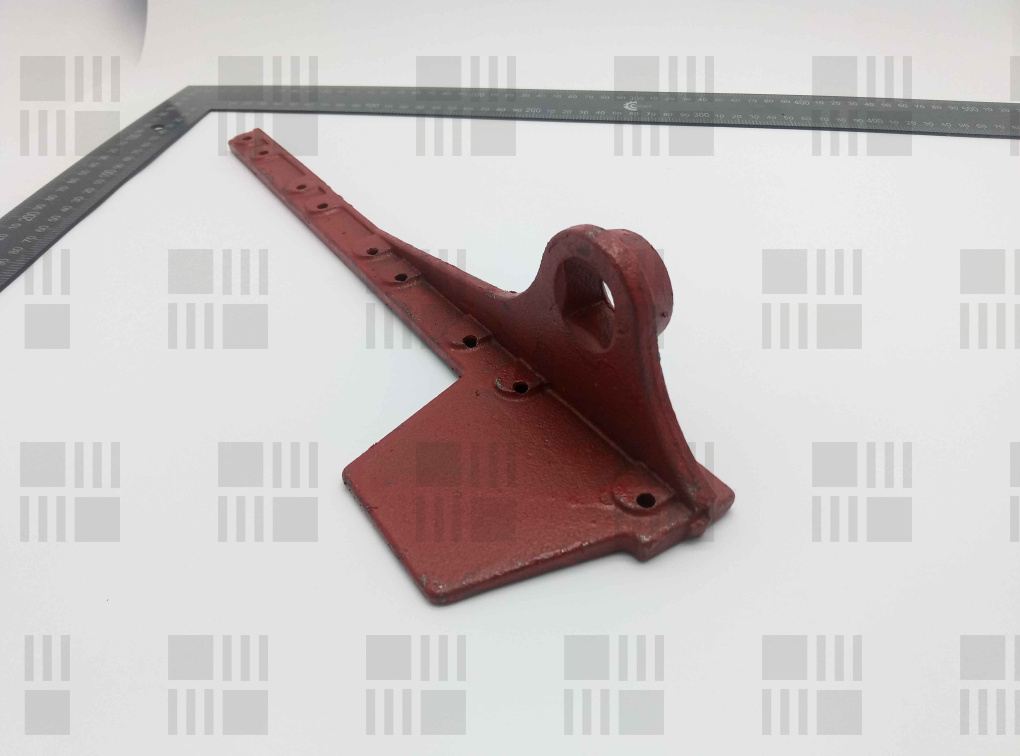

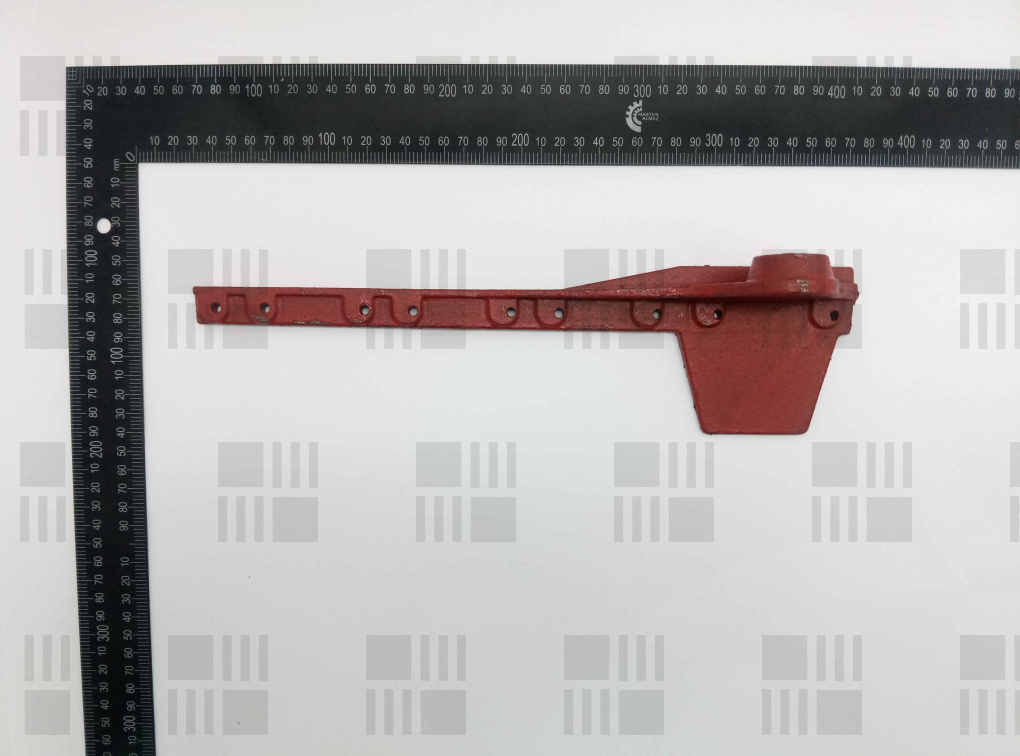

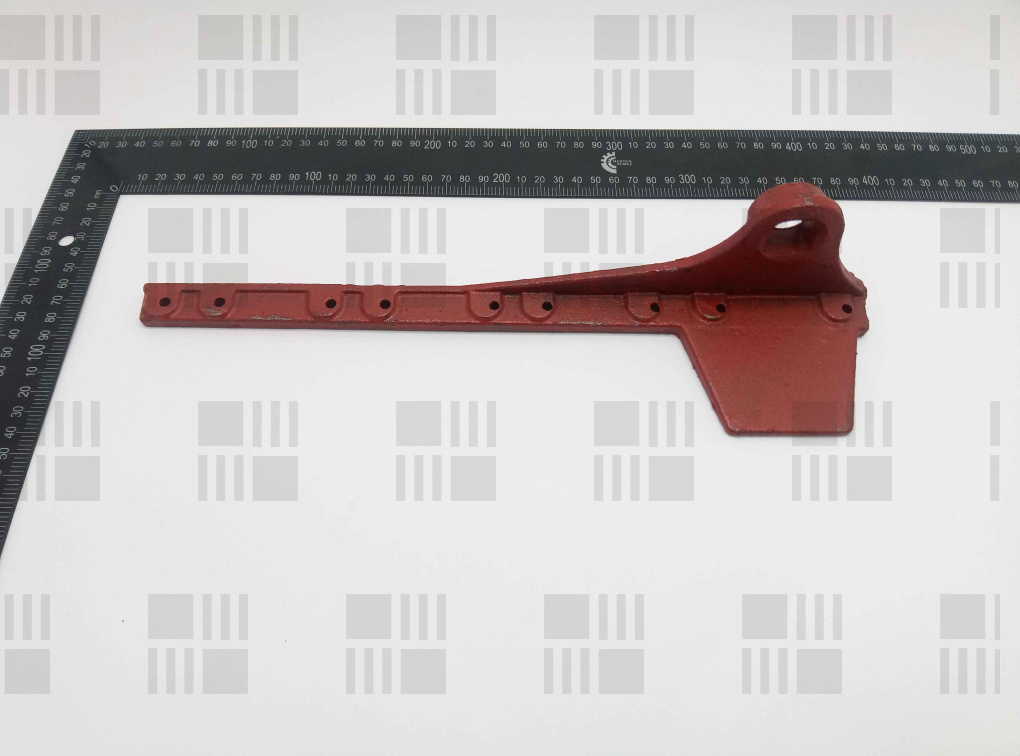

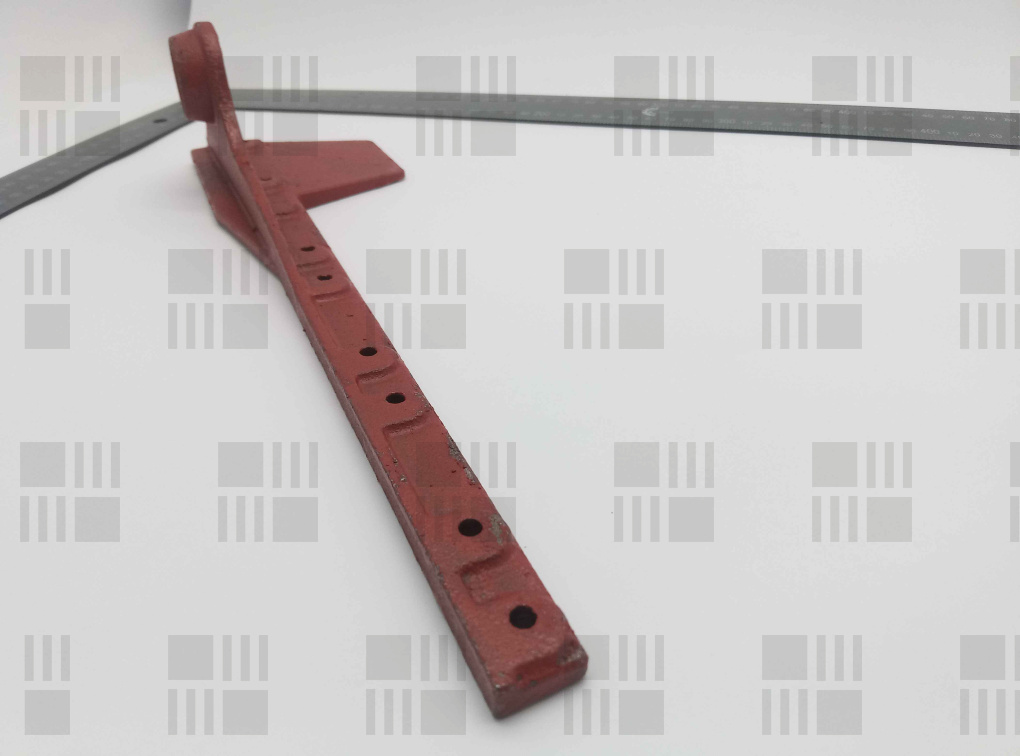

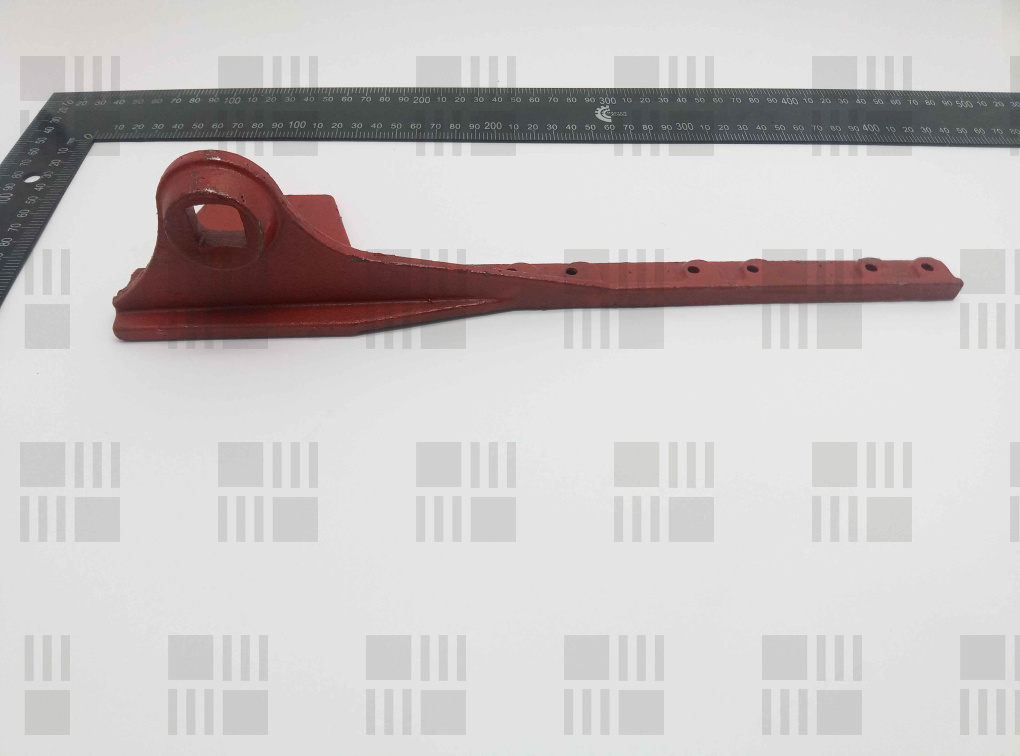

Головка ножа литая отв.5,3мм. КЗНМ 08.302 (КЗНМ 69.030)
- Вес, кг:
- 0.9
- Ширина, м:
- 0.09
- Высота, м:
- 0.05
- Длинна, м:
- 0.35
Описание
КРАТКОЕ ОПИСАНИЕ
Литая головка ножа КЗНМ 08.302 с отверстиями диаметром 5,3 мм служит для передачи возвратно-поступательного движения от шатуна косилки на полосу ножа. Главное отличие узла заключается в исполнении из литой стали с калиброванными отверстиями 5,3 мм под заклепочный крепеж.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Деталь монтируется на левый торец режущего аппарата тракторных сегментно-пальцевых косилок и служит силовым переходным элементом между шатуном привода и полосой ножа. Она преобразует вращательное движение кривошипно-шатунного механизма в продольные колебания ножевого полотна, испытывая непрерывные циклические и ударные нагрузки при срезе стеблей травяной массы.
Конструктивно изделие представляет собой литую фасонную пятку с проушиной под соединительный палец или сферическую головку шатуна и плоской опорной частью под спинку ножа. Опорная площадка имеет четыре монтажных отверстия диаметром 5,3 мм, предназначенных для жесткой фиксации к стальной полосе при помощи заклепок с потайной головкой. Литая конструкция обеспечивает достаточную жесткость на изгиб при встрече сегментов с препятствиями и предотвращает деформацию линии среза.
Узел разработан для стандартных навесных и прицепных косилок серий КС-2,1, КСФ-2,1 и КДП-4,0, работающих на заготовке сена и силоса. При подборе важно контролировать диаметр крепежных отверстий: в отличие от модификаций под полосы системы Шумахер с отверстиями 6,3 мм, данный вариант рассчитан строго под классический заклепочный ряд 5,3 мм. При установке требуется проверять соосность полосы и отсутствие люфта в шарнире шатуна.
ХАРАКТЕРИСТИКИ
- Тип изделия: головка ножа режущего аппарата
- Бренд и модель машины: сегментно-пальцевые косилки КС-2,1, КСФ-2,1, КДП-4,0, КНБ-4,1
- Каталожный номер: КЗНМ 08.302
- Узел и место установки: режущий аппарат, приводной торец ножевого полотна
- Размеры, мм : диаметр крепежных отверстий 5,3 мм, габаритные размеры требуют уточнения по чертежу
- Материал и термообработка: литая сталь
- Тип крепления и крепеж: заклепочное соединение через отверстия диаметром 5,3 мм
- Сторона / направление вращения: левая сторона режущего аппарата по ходу движения агрегата, вращение не применимо
- Количество на машину: 1 шт. на однобрусную косилку
- Масса, кг: 0,550 кг
- Комплектность: головка ножа без крепежа
- Аналоги: КНБ-310, НКН 2225.10.00
ПРИМЕНЯЕМОСТЬ
- Сенокосилка сегментно-пальцевая навесная КС-2,1 — режущий аппарат, привод ножа
- Сенокосилка сегментно-пальцевая навесная КСФ-2,1 — режущий аппарат, привод ножа
- Сенокосилка сегментно-пальцевая прицепная двухбрусная КДП-4,0 — режущий аппарат правого и левого бруса
- Сенокосилка скоростная навесная КНБ-4,1 — режущий аппарат, узел крепления ножа
АНАЛОГИ И КРОСС-НОМЕРА
- КЗНМ, КЗНМ 69.030, OEM, модернизированный каталожный номер детали
КОМПЛЕКТНОСТЬ
- Головка ножа литая КЗНМ 08.302 — 1 шт. Крепежные заклепки в комплект поставки не входят.
ВАЖНО ПРИ ПОДБОРЕ
- Сверка диаметра отверстий: деталь имеет монтажные отверстия диаметром 5,3 мм под заклепки 5,0 мм и не взаимозаменяема с головками под переоборудованный брус типа Шумахер с отверстиями 6,3 мм.
- Совместимость с шарниром привода: проушина рассчитана на сопряжение со стандартной головкой шатуна КДП-11-1 либо пальцем эксцентрика КЗНМ 01.201.
- Правила монтажа: приклепка головки к полосе ножа должна производиться с контролем прямолинейности спинки полотна, без перекосов и деформаций опорной плоскости.
ТРЕБУЕТ УТОЧНЕНИЯ
- Каковы точные габаритные размеры детали: общая длина, ширина посадочной полки под полосу ножа и толщина проушины?
- Каково межцентровое расстояние между четырьмя монтажными отверстиями диаметром 5,3 мм?
- Предусмотрено ли защитное антикоррозийное покрытие или деталь поставляется в консервационном масле?
Характеристики
- Вес, кг:
- 0.9
- Ширина, м:
- 0.09
- Высота, м:
- 0.05
- Длинна, м:
- 0.35
Данные:
- Производитель
- Неизвестно
- Код:
- 00011127
- ШтрихКод
