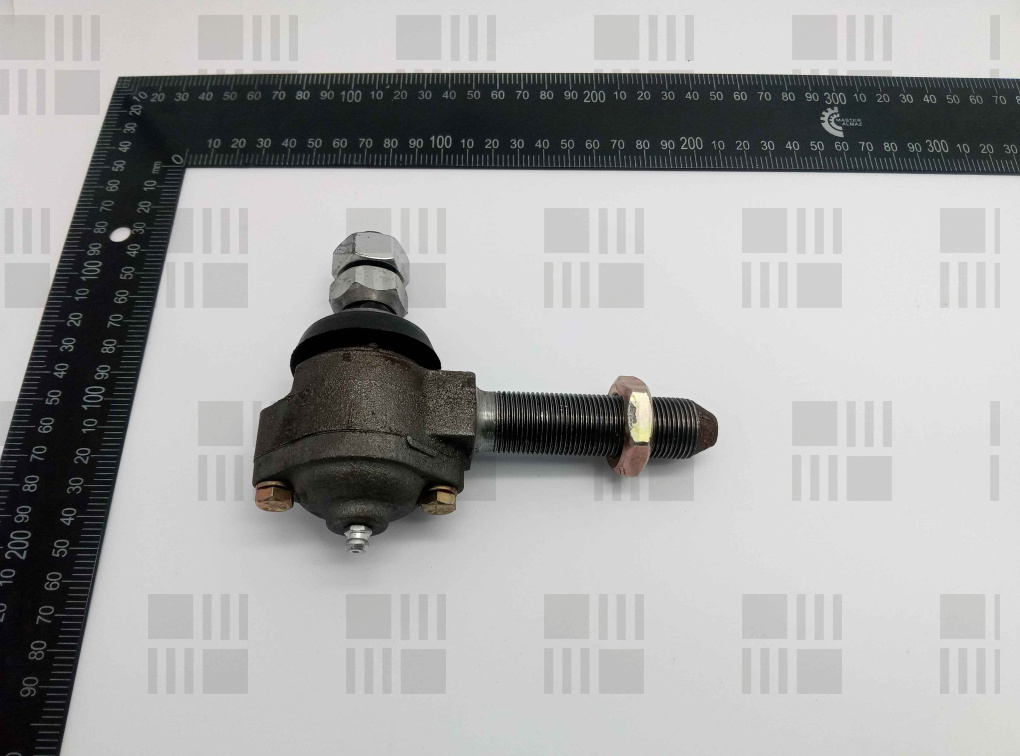

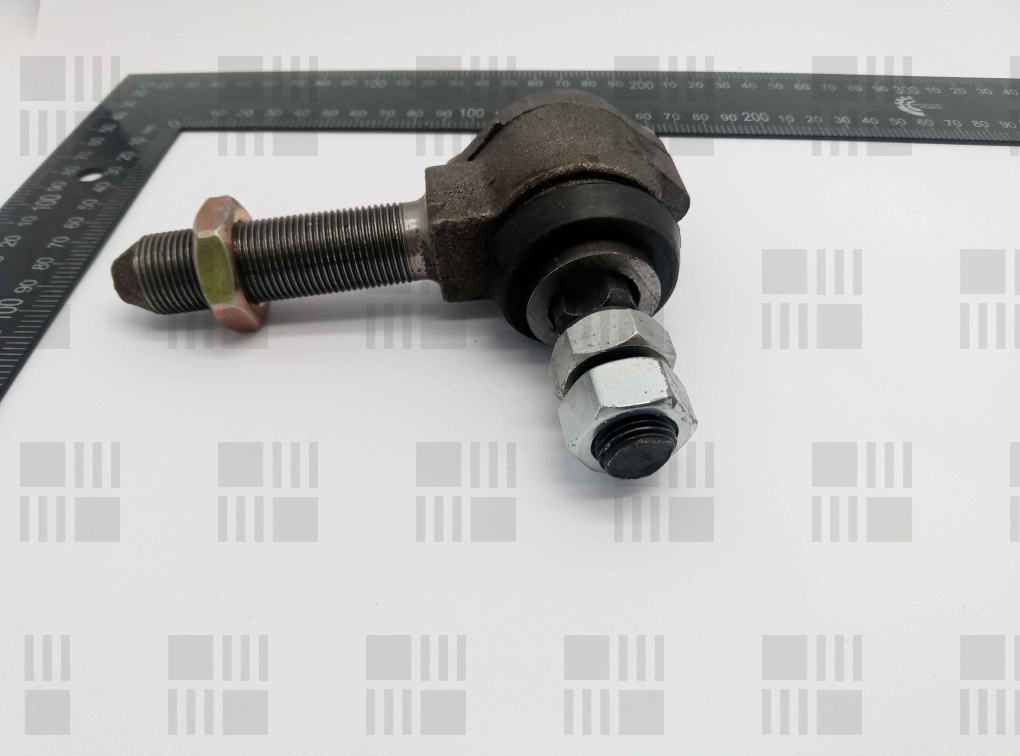

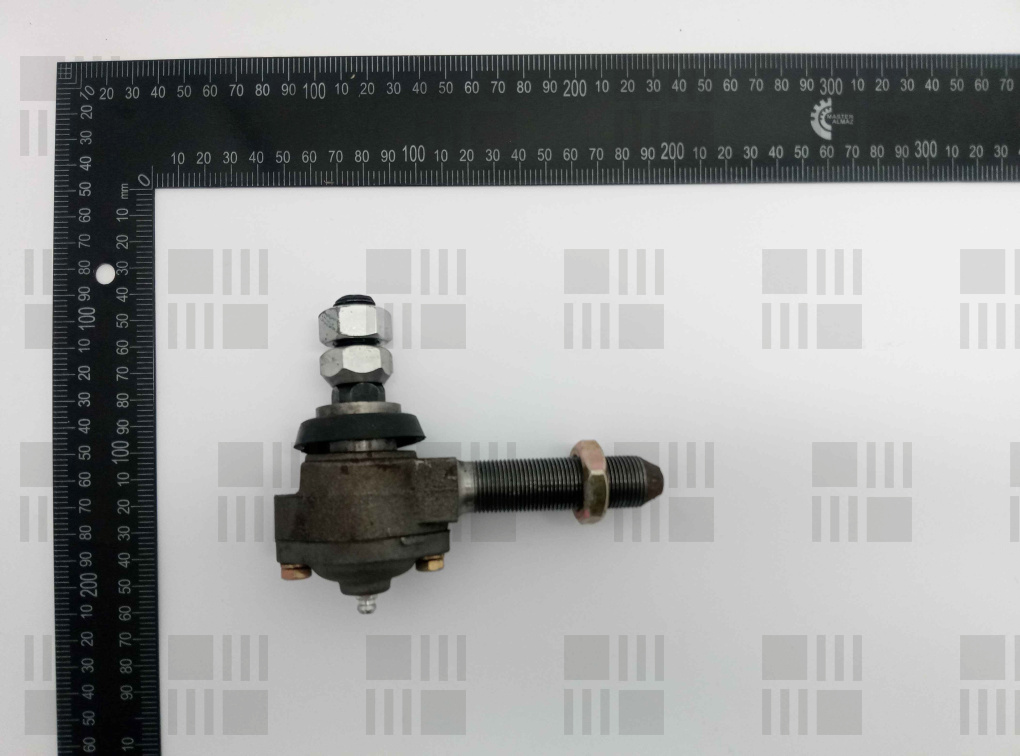

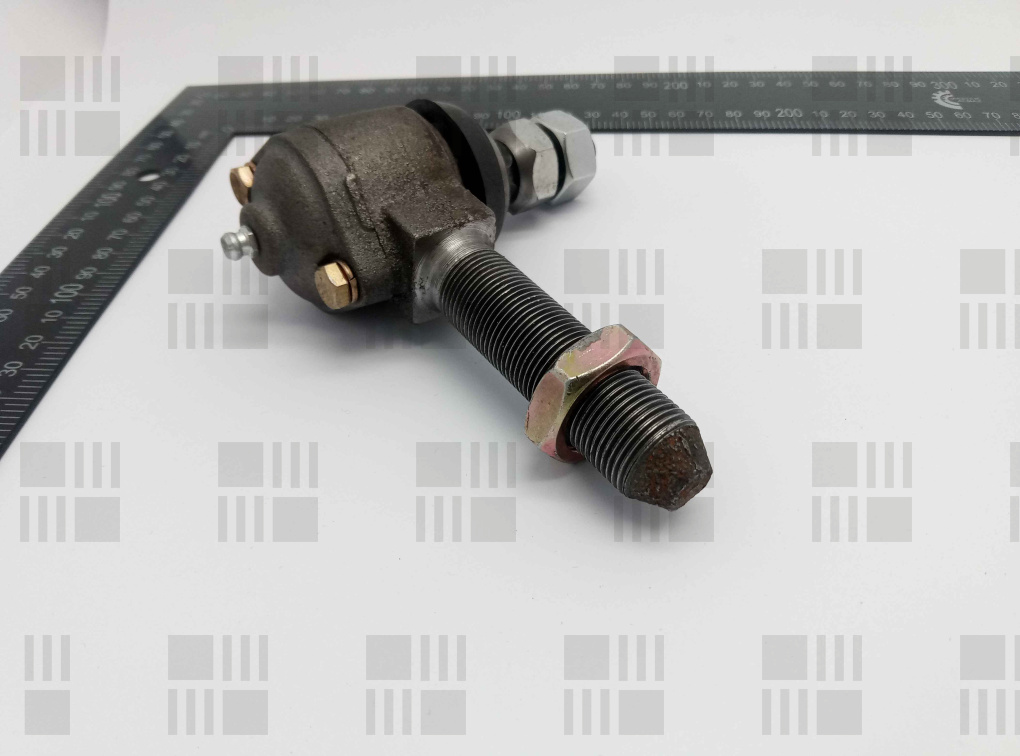

Головка шатуна (разборная с подшипником Ш-20) КДП 11-1
- Вес, кг:
- 0.82
- Ширина, м:
- 0.045
- Высота, м:
- 0.135
- Длинна, м:
- 0.11
Описание
КРАТКОЕ ОПИСАНИЕ
Разборная головка шатуна КДП 11-1 с радиальным сферическим подшипником Ш-20 предназначена для шарнирной передачи возвратно-поступательного движения от кривошипно-шатунного механизма к режущему аппарату сегментно-пальцевых косилок. Оснащена съемной крышкой для быстрой замены шарнира.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Узел устанавливается в приводе режущего аппарата сенокосилок и связывает шток шатуна с пальцем головки подвижного ножа. Изделие преобразует вращательное движение эксцентрика приводного механизма в возвратно-поступательное перемещение режущего полотна. Встроенный радиальный сферический подшипник скольжения Ш-20 компенсирует перекосы и несоосность штока относительно траектории движения ножа, исключая заклинивание при вибрациях и изгибающих нагрузках бруса.
Конструкция включает литой стальной корпус с резьбовым хвостовиком М20x1,5, съемную чугунную или стальную крышку и стяжные болты. Разборное исполнение обеспечивает быстрый монтаж, обслуживание и замену изношенного шарнирного подшипника без выбраковки всего шатуна. Деталь работает в условиях высоких знакопеременных динамических нагрузок, повышенной запыленности и воздействия влаги при скашивании естественных и сеяных трав.
Регулировка положения ножа осуществляется вращением головки по резьбе штока с обязательной фиксацией контргайкой. При крайних мертвых точках кривошипа осевые линии сегментов ножа должны точно совпадать с осевыми линиями пальцев бруса. В процессе эксплуатации и при сборке требуется регулярная смазка сферической пары и контроль люфта в шарнире во избежание среза пальца или обрыва спинки ножа.
ХАРАКТЕРИСТИКИ
- Тип изделия: головка шатуна режущего аппарата разборная
- Бренд и модель машины: косилки КСФ-2,1, КС-2,1, КСП-2,1, КДП-4,0
- Каталожный номер: КДП 11-1
- Узел и место установки: привод режущего аппарата, шатун КЗНМ 16.000 / КДП-11
- Размеры, мм: длина 110-120 мм, ширина 45 мм, высота 135 мм, внутренний диаметр подшипника 20 мм
- Присоединительная резьба хвостовика: М20x1,5
- Установленный подшипник: Ш-20
- Резьба сопрягаемого пальца: М16x1,5
- Материал и термообработка: сталь
- Тип крепления и крепеж: резьбовое соединение М20x1,5 с контргайкой к шатуну, 2 стяжных болта крышки
- Сторона / направление вращения: симметричная деталь, сторона установки не регламентирована
- Количество на машину: 1 шт. на однобрусную косилку
- Масса, кг: 0,82-1,00 кг
- Комплектность: корпус головки, съемная крышка, стяжные болты с гайками, сферический подшипник Ш-20
- Аналоги: КЗНМ 17.010
ПРИМЕНЯЕМОСТЬ
- Сегментно-пальцевая косилка навесная КСФ-2,1, все годы выпуска — привод режущего аппарата
- Сегментно-пальцевая косилка навесная КС-2,1, все годы выпуска — механизм привода ножа
- Сегментно-пальцевая косилка навесная КСП-2,1, все годы выпуска — привод ножа режущего полотна
- Сегментно-пальцевая прицепная косилка КДП-4,0 , все годы выпуска — приводы левого и правого режущих аппаратов
АНАЛОГИ И КРОСС-НОМЕРА
- КЗНМ, КЗНМ 17.010, OEM, заводской функциональный номер сборочной единицы головки шатуна
- Сельхозмаш, КДП-11-1, OEM, взаимозаменяемый каталожный номер разборной головки
КОМПЛЕКТНОСТЬ
- Корпус головки шатуна с резьбовым наконечником М20x1,5: 1 шт.
- Крышка корпуса разборная: 1 шт.
- Подшипник шарнирный сферический скольжения Ш-20 : 1 шт.
- Болты стяжные крышки с гайками: 2 шт.
ВАЖНО ПРИ ПОДБОРЕ
- Контроль шага и диаметра резьбы: стандартная присоединительная резьба хвостовика составляет М20x1,5, перед монтажом требуется проверить резьбовую часть шатуна косилки.
- Проверка посадочного диаметра подшипника под сопрягаемый палец: подшипник Ш-20 имеет внутренний диаметр 20 мм под цилиндрический поясок пальца КДП-604 .
- Центровка сегментов ножа: после наворачивания головки на шатун требуется отрегулировать длину шатуна так, чтобы в крайних мертвых точках эксцентрика центры сегментов ножа строго совпадали с центрами пальцев бруса косилки.
- Затяжка контргайки: ослабление затяжки контргайки приводит к ударным знакопеременным нагрузкам, разрушению резьбы М20x1,5 и излому шатуна в работе.
ТРЕБУЕТ УТОЧНЕНИЯ
1. Какой завод-изготовитель и страна производства заявлены для конкретной партии поставки?
2. Входит ли стопорная контргайка М20x1,5 в комплектацию поставки или поставляется отдельно?
3. Установлен ли в головке открытый обслуживаемый подшипник ШСП-20 или необслуживаемый шарнир?
4. Входит ли палец головки ножа в комплект или деталь поставляется строго без пальца?
Характеристики
- Вес, кг:
- 0.82
- Ширина, м:
- 0.045
- Высота, м:
- 0.135
- Длинна, м:
- 0.11
Данные:
- Производитель
- Неизвестно
- Код:
- 1-051544
- ШтрихКод
