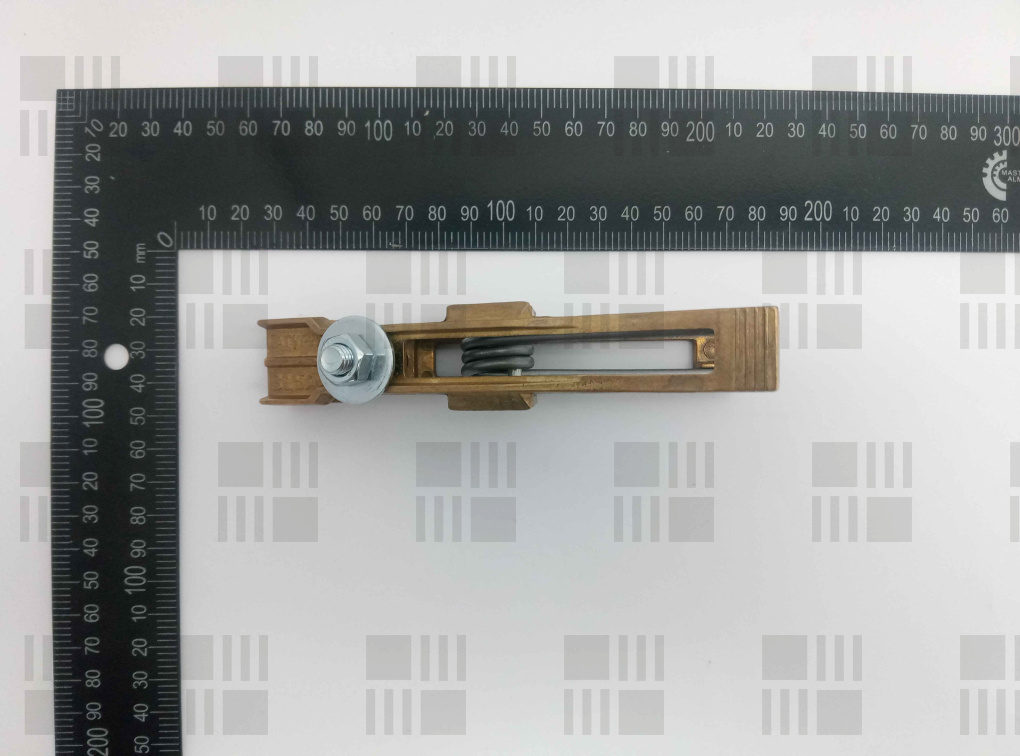

Клемма заземления КЗ-31/300
- Вес, кг:
- 0.13
- Ширина, м:
- 0.06
- Высота, м:
- 0.03
- Длинна, м:
- 0.17
Описание
КРАТКОЕ ОПИСАНИЕ
Пружинный зажим заземления на номинальный ток 300 А предназначен для надежного замыкания сварочной цепи на свариваемой детали. Изделие оснащено стальным корпусом с защитным гальваническим покрытием, гибкой медной контактной шиной между губками и винтовым узлом фиксации кабеля.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Устройство служит для фиксации обратного сварочного кабеля непосредственно на свариваемой конструкции или рабочем столе при проведении ручной дуговой сварки. Обеспечивает минимальное переходное электрическое сопротивление в точке контакта с металлом, предотвращая падение напряжения, нагрев места соединения и подгорание рабочей поверхности.
Конструкция выполнена по типу подпружиненных клещей из штампованной стали. Для исключения протекания сварочного тока через пружину и ее термического отпуска губки соединены гибкой плетеной медной перемычкой. Кабель заземления подсоединяется через наконечник с помощью резьбового соединения, что обеспечивает механическую прочность крепления при постоянных перемещениях кабеля.
Устройство рассчитано на эксплуатацию в условиях мастерских, автохозяйств, строительных площадок и ремонтных зон при температуре окружающего воздуха от -40 до 45 градусов C. При подборе и монтаже важно убедиться в соответствии сечения кабельной жилы допустимым параметрам зажима, а также контролировать чистоту контактных губок и прилегающей зоны свариваемой детали от ржавчины, краски и окалины.
ХАРАКТЕРИСТИКИ
- Артикул: КЗ-31/300
- Тип инструмента: зажим заземления пружинного типа
- Назначение: замыкание сварочной цепи на свариваемом изделии
- Номинальный сварочный ток: 300 А
- Продолжительность включения : 60% при токе 300 А
- Раствор губок : 50 мм
- Присоединение кабеля: болтовое соединение под кабельный наконечник
- Рекомендуемое сечение сварочного кабеля: от 25 до 50 мм2
- Материал корпуса: сталь штампованная
- Материал токопроводящих элементов: медь или сплав латуни
- Покрытие корпуса: цинковое или омедненное антикоррозийное
- Ударный или безударный: не применимо
- Мощность, напряжение: не применимо
- Обороты: не применимо
- Масса: 0,230 кг
- Стандарт: климатическое исполнение У1 по ГОСТ 15150-69
ПРИМЕНЯЕМОСТЬ
- Сварочные аппараты и выпрямители MMA, MIG/MAG, TIG с рабочим током до 300 А — кабельная силовая цепь заземления.
- Сварочные кабели марок КГ, КГ-ХЛ, КОГ сечением от 25 до 50 мм2 — оконцевание кабеля заземления.
- Металлоконструкции, профильный и листовой прокат толщиной до 50 мм — зона контактного закрепления.
АНАЛОГИ И КРОСС-НОМЕРА
- Корд, КЗ-31, аналог, отечественное исполнение на ток 300-315 А
- ПТК, 005.010.111, аналог, клемма заземления КЗ-31 серии Сатурн Профи на 300 А
КОМПЛЕКТНОСТЬ
- Клемма заземления в сборе с прижимным крепежом кабеля — 1 шт.
ВАЖНО ПРИ ПОДБОРЕ
- Соответствие максимального тока сварочного источника: продолжительная работа на токах свыше 300 А приводит к перегреву губок и ослаблению пружины.
- Сечение жилы кабеля: зажим рассчитан на кабели сечением 25-50 мм2; монтаж кабелей меньшего сечения вызывает нагрев в узле фиксации.
- Наличие гибкой медной косы между губками: отсутствие перемычки направляет ток через прижимную стальную пружину, что вызывает ее отпуск и потерю жесткости захвата.
- Толщина зажимаемой детали: раскрытие губок составляет до 50 мм, для более массивных конструкций требуется применение струбцинного зажима массы.
ТРЕБУЕТ УТОЧНЕНИЯ
- Завод-изготовитель конкретной партии .
- Точный диаметр резьбового крепления кабеля и наличие кабельного наконечника в комплекте.
- Материал контактных губок .
Характеристики
- Вес, кг:
- 0.13
- Ширина, м:
- 0.06
- Высота, м:
- 0.03
- Длинна, м:
- 0.17
Данные:
- Производитель
- Неизвестно
- Код:
- ТТ-00038264
- ШтрихКод
