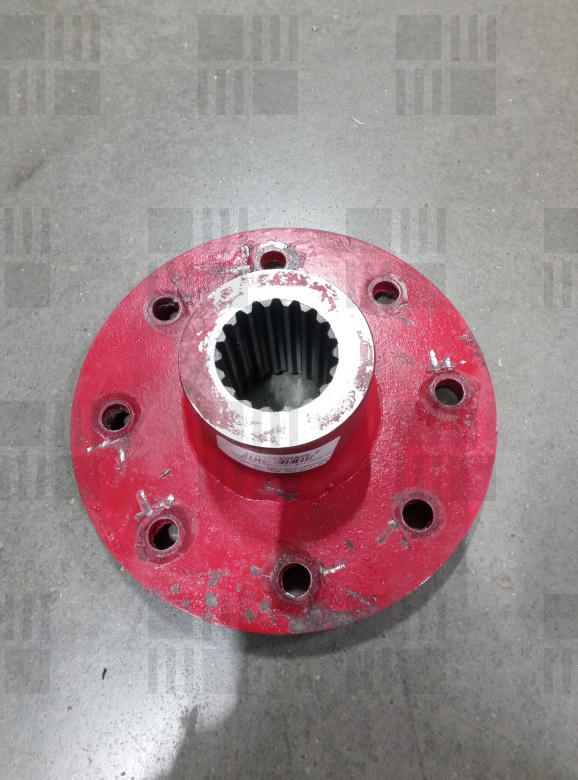

Фланец БЖ 14.03.100
- Вес, кг:
- 2.45
- Ширина, м:
- 0.17
- Высота, м:
- 0.07
- Длинна, м:
- 0.17
Описание
КРАТКОЕ ОПИСАНИЕ
Фланец шкива ведомого вала БЖ 14.03.100 предназначен для монтажа и жесткой фиксации приводного шкива на ведомом валу жаток для уборки подсолнечника НАШ. Главное конструктивное отличие детали — внутреннее посадочное отверстие с мелким шлицевым профилем для передачи высокого крутящего момента без проворота.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Деталь служит опорно-соединительным элементом клиноременного привода и устанавливается на ведомый вал жатки в составе сборного узла шкива БЖ 14.03.000. Изделие выполнено из конструкционной стали методом механической обработки и объединяет центральную шлицевую ступицу с дисковым фланцем под крепежные болты. Шлицевое сопряжение обеспечивает надежную передачу вращения от шкива на трансмиссионный вал без риска среза шпонки при резких пиковых и ударных нагрузках.
Узел эксплуатируется в механизмах привода специализированных жаток для уборки подсолнечника НАШ-873, НАШ-673 и НАШ-1273 производства завода Унисибмаш. Во время уборки урожая приводной контур работает в условиях высокой запыленности, повышенных вибраций и налипания растительной массы. Точная геометрия фланца исключает осевое и радиальное биение шкива, сохраняя рабочий ресурс клиновых ремней и опорных подшипников ведомого вала.
При подборе и монтаже фланца необходимо учитывать модификацию установленного ведомого вала, так как на жатках разных серий применяются валы с мелким шлицем, крупным шлицем или шпоночным пазом. Перед установкой обязательно контролируют износ шлицев вала жатки и отсутствие люфта. Эксплуатация узла с разбитыми шлицами приводит к нарушению соосности шкивов, повышенному износу приводного ремня и последующему повреждению вала.
ХАРАКТЕРИСТИКИ
- Тип изделия: фланец шкива ведомого вала привода со шлицевой ступицей
- Тип жатки: специализированная рядковая и безрядковая жатка для уборки подсолнечника
- Бренд и модель жатки: Унисибмаш
- Каталожный номер: БЖ 14.03.100
- Узел и место установки: узел шкива ведомого вала БЖ 14.03.000 в приводе жатки
- Тип посадки: внутреннее шлицевое отверстие
- Основные размеры, мм: не указано
- Материал и термообработка: конструкционная сталь, термообработка шлицевой части
- Сторона / направление: не применимо
- Количество на жатку: 1 шт. на узел ведомого вала
- Комплектность: фланец штучно, крепежные элементы в комплект не входят
- Масса, кг: не указано
- Аналоги: не найдены
ПРИМЕНЯЕМОСТЬ
- Унисибмаш НАШ-673, все годы выпуска — узел шкива ведомого вала БЖ 14.03.000
- Унисибмаш НАШ-873, все годы выпуска — узел шкива ведомого вала БЖ 14.03.000
- Унисибмаш НАШ-1273, все годы выпуска — узел шкива ведомого вала БЖ 14.03.000
АНАЛОГИ И КРОСС-НОМЕРА
- Агросиблизинг / Унисибмаш, БЖ 14.03.100, OEM, оригинальная запчасть под ведомый вал с мелким шлицем
КОМПЛЕКТНОСТЬ
- Фланец шкива ведомого вала БЖ 14.03.100 — 1 шт. Крепежные болты, шайбы и шкив в комплект поставки не входят.
ВАЖНО ПРИ ПОДБОРЕ
- Профиль шлицевого соединения: фланец выполнен под мелкий шлиц и не подходит для валов с крупными шлицами или шпоночным пазом.
- Совместимость ответной части: деталь предназначена для сопряжения с ведомым валом БЖ 14.04.000 и шкивом БЖ 14.03.000 жаток НАШ.
- Контроль износа шлицев: перед сборкой проверить состояние шлицев на ведомом валу, наличие люфта недопустимо.
- Затяжка крепежа: крепление шкива к фланцу выполнять равномерно крест-накрест с контролем момента затяжки во избежание перекоса и торцевого биения шкива.
ТРЕБУЕТ УТОЧНЕНИЯ
- Число и параметры шлицев: точное количество зубьев и посадочный диаметр шлицевого отверстия.
- Внешний диаметр фланца: габаритный размер детали в мм для проверки совместимости со шкивом.
- Межосевое расстояние отверстий: диаметр расположения и количество крепежных отверстий под болты шкива.
Характеристики
- Вес, кг:
- 2.45
- Ширина, м:
- 0.17
- Высота, м:
- 0.07
- Длинна, м:
- 0.17
Данные:
- Производитель
- Неизвестно
- Код:
- ЦБ-00001178
- ШтрихКод
