- Звездочка z=20, t=19,05 d=28

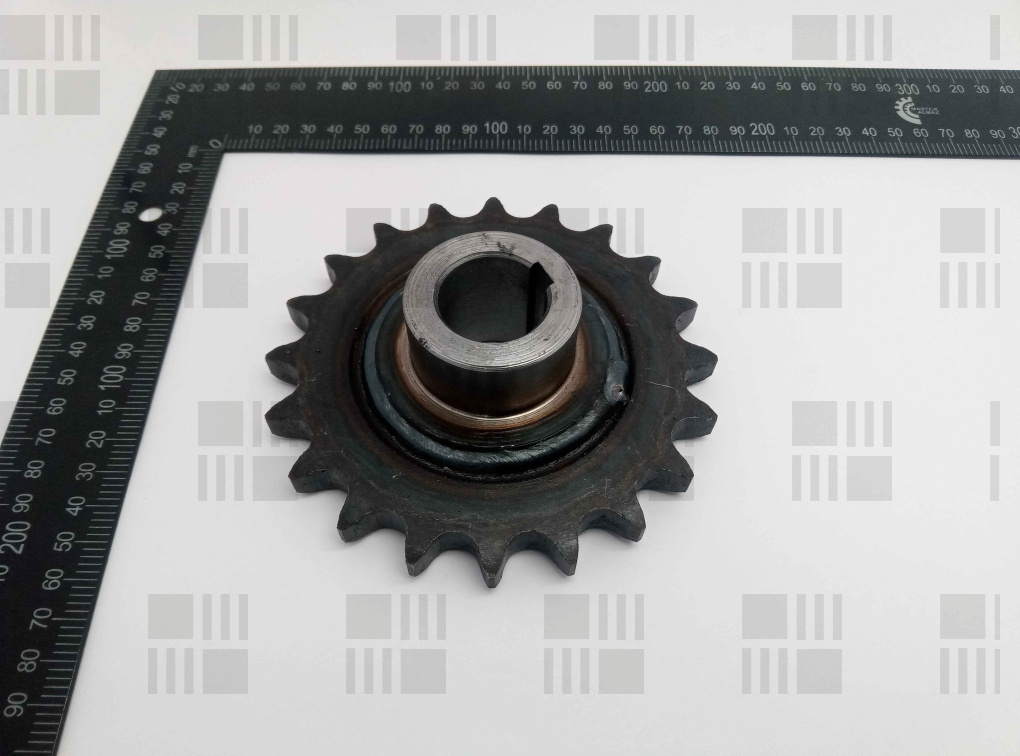

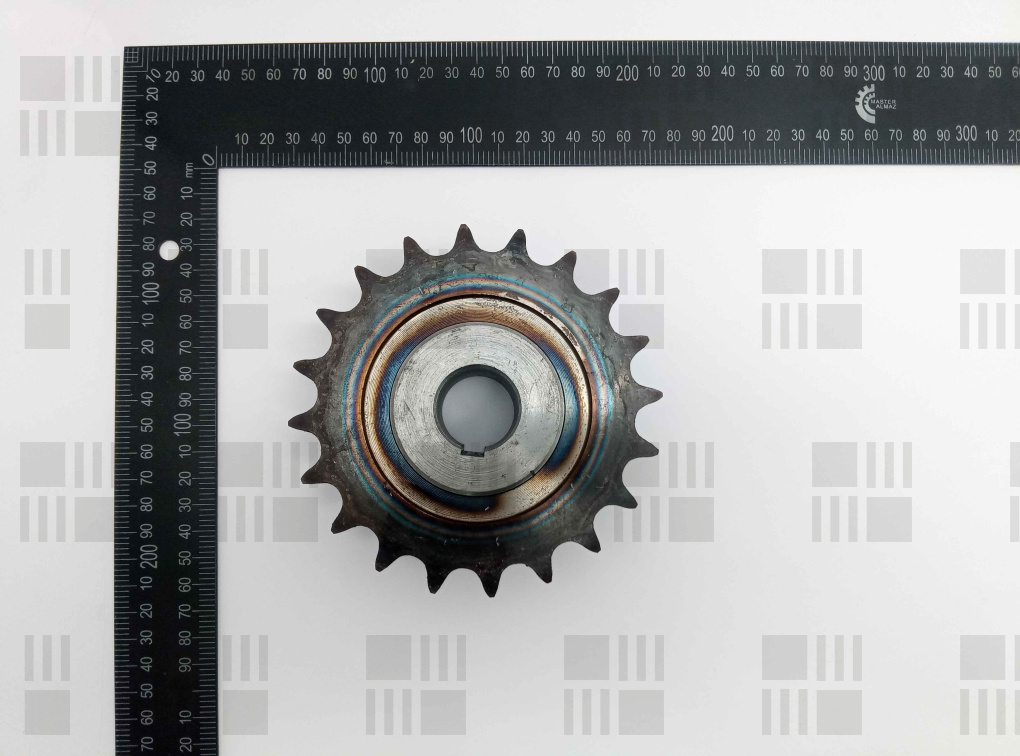

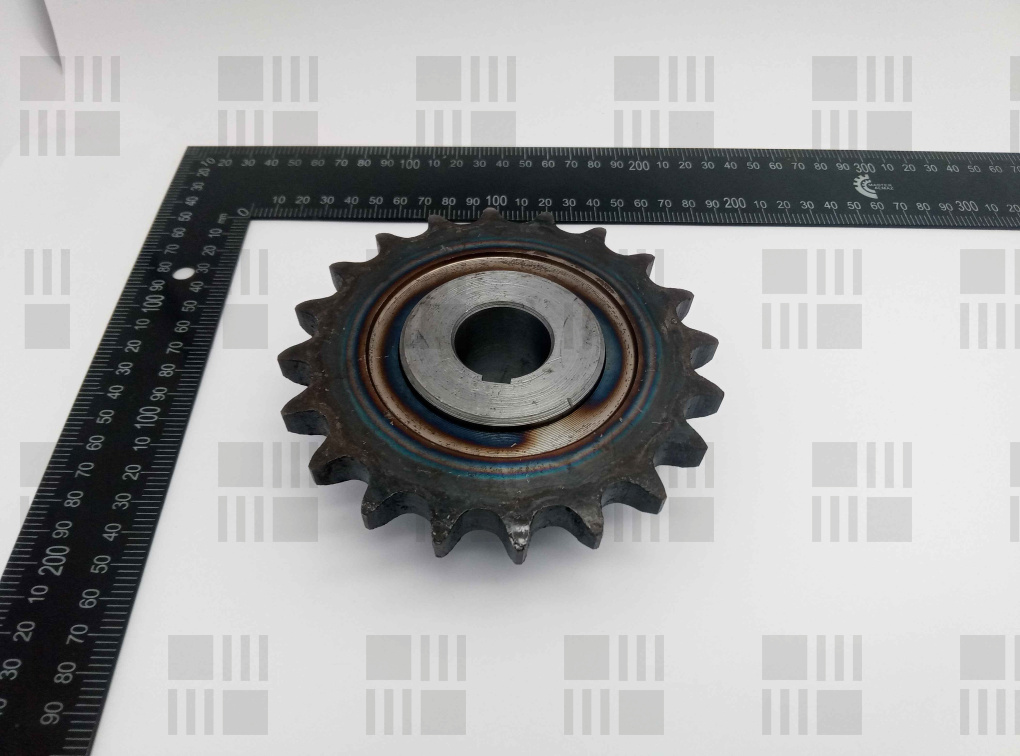

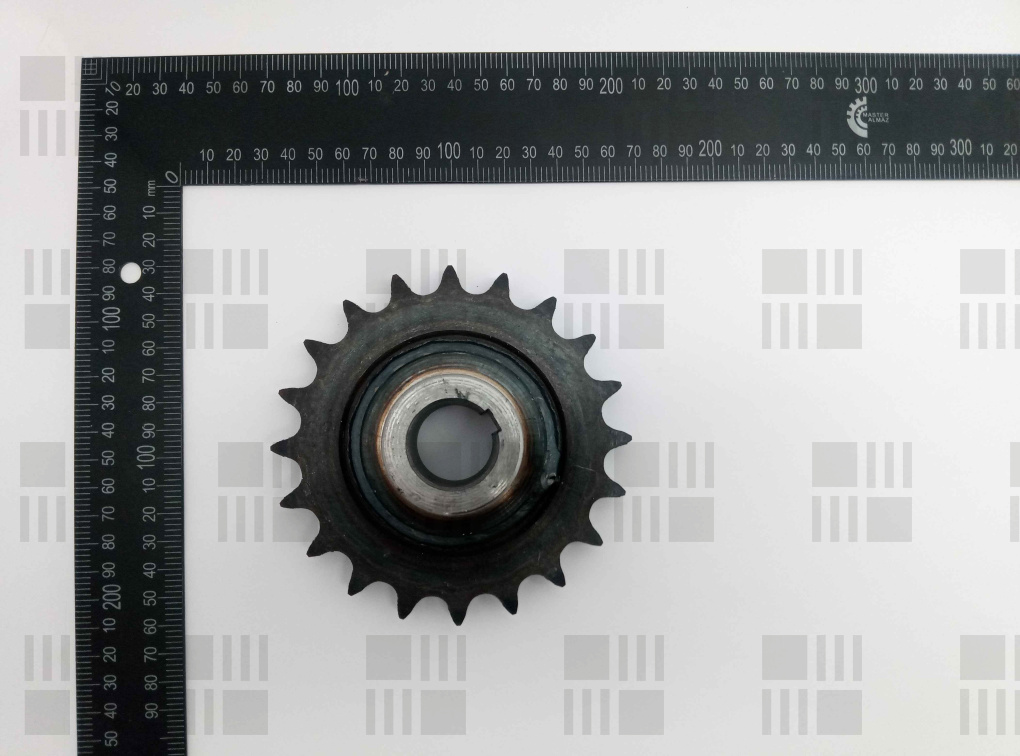

Звездочка z=20, t=19,05 d=28 ПСП 10.00.00.090
- Вес, кг:
- 1.15
- Ширина, м:
- 0.12
- Высота, м:
- 0.05
- Длинна, м:
- 0.12
Описание
КРАТКОЕ ОПИСАНИЕ
Сменная приводная звездочка ПСП 10.00.00.090 с 20 зубьями под роликовую цепь с шагом 19,05 мм и посадочным отверстием 28 мм. Деталь предназначена для понижения рабочих оборотов ротора домолота и колосового элеватора комбайна при уборке подсолнечника жаткой ПСП-10.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Деталь устанавливается на приводной вал ротора домолачивающего устройства или вал привода колосового элеватора зерноуборочного комбайна при монтаже жатки для уборки подсолнечника. Звездочка служит для передачи крутящего момента посредством однорядной роликовой цепи и согласования частоты вращения рабочих органов домолота. Изменение передаточного отношения предотвращает травмирование и дробление семян подсолнечника в процессе уборки урожая.
Изделие изготавливается из конструкционной стали методом механической обработки зубчатого венца с последующей приваркой ступицы или в виде цельнометаллической поковки. Ступица звездочки снабжена цилиндрическим посадочным отверстием диаметром 28 мм со стандартным шпоночным пазом для фиксации на валу от проворачивания. Профиль зубьев рассчитан на длительную работу с приводными цепями типа ПР-19,05 при воздействии вибрационных и динамических нагрузок.
Звездочка входит в комплект переоборудования приспособлений серии ПСП-10 и совместима с зерноуборочными комбайнами Дон-1500, Вектор и Акрос. В условиях полевой эксплуатации узел подвержен абразивному износу растительной пылью, поэтому требуется регулярный контроль натяжения цепи и соосности сопряженных контуров. При установке необходимо очистить посадочное место вала, проверить целостность шпонки и исключить осевой перекос передачи.
ХАРАКТЕРИСТИКИ
- Тип изделия: звездочка цепного привода сменная
- Каталожный номер: ПСП 10.00.00.090
- Тип жатки: приспособление для уборки подсолнечника
- Марка и модель жатки: Ростсельмаш / Клевер ПСП-10, ПСП-10М
- Узел установки: привод ротора домолота и колосового элеватора
- Число зубьев: 20
- Шаг зубьев: 19,05 мм
- Диаметр посадочного отверстия ступицы: 28 мм
- Способ фиксации на валу: призматическая шпонка
- Материал: конструкционная сталь
- Термообработка зубьев: требует уточнения
- Направление вращения: симметричное
- Сторона установки: не регламентируется
- Количество на узел: 1 шт.
- Масса: 1,106 кг
ПРИМЕНЯЕМОСТЬ
- Ростсельмаш / Клевер, ПСП-10, ПСП-10М, все годы выпуска — привод домолота и колосового элеватора
- Ростсельмаш, Дон-1500А, Дон-1500Б, все годы выпуска — вал ротора домолота, привод колосового элеватора
- Ростсельмаш, Вектор
АНАЛОГИ И КРОСС-НОМЕРА
- Ростсельмаш / Клевер, ПСП-10.00.00.090, OEM, оригинальный номер с дефисным написанием
- Радар, ПСП-10.00.00.090, аналог, сварное исполнение со ступицей
КОМПЛЕКТНОСТЬ
- Звездочка цепного привода ПСП 10.00.00.090 — 1 шт. Крепежные изделия и приводная цепь в комплект поставки не входят.
ВАЖНО ПРИ ПОДБОРЕ
- Сверить внутренний посадочный диаметр ступицы и параметры шпоночного паза с ответным валом ротора домолота комбайна.
- Проверить шаг приводной роликовой цепи: деталь предназначена исключительно для цепей с шагом 19,05 мм ; установка на шаг 25,4 мм технически невозможна.
- Оценить степень износа и вытяжки цепи: монтаж новой детали на изношенную цепь ускоряет истирание профиля зубьев.
- Обеспечить строгую соосность ведущей и ведомой звездочек передачи для предотвращения схода цепи и торцевого износа венца.
ТРЕБУЕТ УТОЧНЕНИЯ
1. Каковы точные геометрические размеры шпоночного паза в ступице под вал 28 мм?
2. Какова точная ширина венца и общая длина ступицы вдоль оси вращения?
Характеристики
- Вес, кг:
- 1.15
- Ширина, м:
- 0.12
- Высота, м:
- 0.05
- Длинна, м:
- 0.12
Данные:
- Производитель
- Неизвестно
- Код:
- ТТ-00048018
- ШтрихКод
