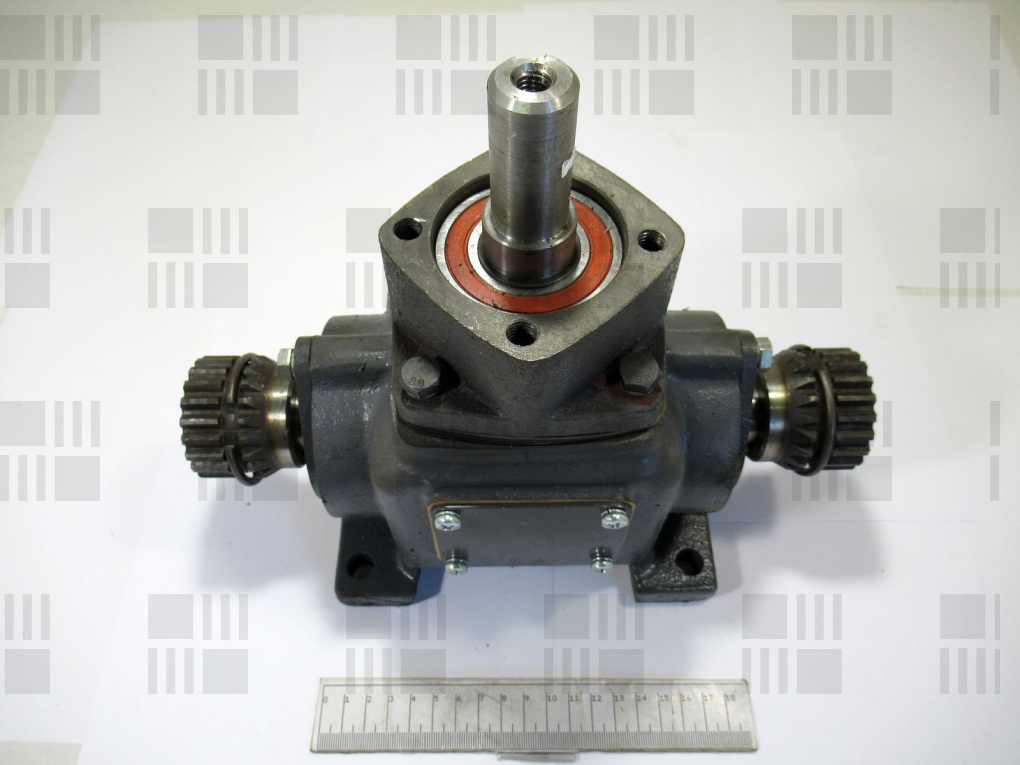

Редуктор центральный (венец+венец) ПСП-10.01.01.080

Артикул: ПСП-10.01.01.080
Код: ТТ-00041573
16 747 ₽
Количество
-
шт будет добавлено
+

Описание

КРАТКОЕ ОПИСАНИЕ
Центральный двухсторонний конический редуктор ПСП-10.01.01.080 предназначен для передачи вращения в приводе рабочих органов жатки. Главное отличие исполнения — наличие двух зубчатых венцов на сквозном горизонтальном валу для сочленения со смежными контурами привода.

ДЕТАЛЬНОЕ ОПИСАНИЕ
Узел устанавливается на несущем брусе жатки для уборки подсолнечника и предназначен для распределения вращающего момента в центральной линии привода на транспортеры семян и стеблей, а также на режущий аппарат. Конструктивно редуктор включает литой чугунный корпус со стаканом, горизонтальный сквозной и вертикальный выходной валы, коническую зубчатую передачу с передаточным отношением 1:1, а также радиальные шарикоподшипники 306К и уплотнительные манжеты 1,2-30x52-1. На обоих выступающих концах горизонтального вала смонтированы зубчатые венцы ПСХ-03.003 с модулем 2,5 мм и 20 зубьями, зафиксированные шпонками и пружинными стопорными кольцами ПСХ-01.021.

Агрегат эксплуатируется в составе рядковых жаток для уборки подсолнечника ПСП-10, ПСП-10МУ и Falcon в условиях запыленности, вибраций и переменных знакопеременных нагрузок при срезе жестких стеблей. Для предотвращения ускоренного износа зубчатого зацепления и перегрева подшипников внутреннюю полость корпуса заполняют трансмиссионным маслом, проверяя герметичность торцевых крышек и манжет перед началом уборочной кампании.

При техническом обслуживании и замене необходимо контролировать целостность зубьев конической пары и внешних венцов, отсутствие радиального люфта валов и состояние шпоночных соединений. Изменение направления вращения вертикального вала при сборке узла достигается перестановкой конической шестерни на валу, что требуется учитывать при монтаже на жатку.

ХАРАКТЕРИСТИКИ
- Тип изделия: редуктор конический промежуточный  двухсторонний
- Тип жатки: рядковая жатка для уборки подсолнечника
- Бренд и модель жатки: Ростсельмаш / Клевер ПСП-10, ПСП-10МУ, ПСП-810 Falcon
- Каталожный номер: ПСП-10.01.01.080
- Узел и место установки: привод режущего аппарата и транспортеров, центральная часть бруса жатки
- Основные размеры, мм: посадочный диаметр вала под манжету 30 мм, параметры венцов z=20, m=2,5 мм, габариты узла 300x300x300 мм
- Передаточное отношение: 1:1
- Материал корпуса: серый чугун СЧ20
- Материал шестерен и валов: сталь 45
- Сторона / направление: двухсторонний симметричный, направление вращения вертикального вала задается положением конической шестерни
- Количество на жатку: 5 шт. на жатку ПСП-10
- Комплектность: редуктор в сборе с двумя венцами ПСХ-03.003 и пружинными кольцами
- Масса, кг: 13,5-15,0 кг

ПРИМЕНЯЕМОСТЬ
- Ростсельмаш, ПСП-10, с 1989 года — привод режущего аппарата и транспортеров семян
- Ростсельмаш / Клевер, ПСП-10МУ Falcon, годы выпуска не указаны — центральный привод рабочих органов
- Клевер, ПСП-810 Falcon 870, годы выпуска не указаны — привод рабочих органов
- Клевер, ПСП-1210 Falcon, годы выпуска не указаны — центральный привод жатки
- Унисибмаш, НАШ-873, годы выпуска не указаны — привод шнека и режущих аппаратов
- Унисибмаш, НАШ-1273, годы выпуска не указаны — привод рабочих органов

АНАЛОГИ И КРОСС-НОМЕРА
- Клевер / Ростсельмаш, ПСП 10МГ.01.01.080, OEM, модификация центрального редуктора жатки Falcon
- Клевер / Ростсельмаш, 03.004.161, OEM, базовый конический редуктор без установленных внешних венцов
- Comer Industries, ПСП 9.259.151.10, аналог, угловой редуктор привода жаток серии Falcon
- Comer Industries, S 0101956, аналог, угловой конический редуктор жатки

КОМПЛЕКТНОСТЬ
- Корпус редуктора ПСХ-03.001: 1 шт.
- Стакан подшипника ПСХ-03.190: 1 шт.
- Вал горизонтальный сквозной ПСХ-03.002: 1 шт.
- Вал вертикальный: 1 шт.
- Колеса зубчатые конические ПСХ-03.009: 2 шт.
- Венцы приводные зубчатые ПСХ-03.003: 2 шт.
- Кольца пружинные стопорные ПСХ-01.021: 2 шт.
- Крышки редуктора ПСП-10.01.01.101: 2 шт.
- Подшипники радиальные шариковые 306К: 2 шт.
- Манжеты армированные 1,2-30x52-1: 2 шт.
- Комплект крепежа и шпонок: болт М8x20

ВАЖНО ПРИ ПОДБОРЕ
- Конфигурация выходных валов: редуктор ПСП-10.01.01.080 имеет исполнение «венец + венец» со сквозным валом и двумя приводными венцами ПСХ-03.003 .
- Направление вращения выходного вала: ориентация вращения вертикального вала привода задается положением посадки конической шестерни на горизонтальном валу, что обязательно проверяется перед монтажом на жатку.
- Состояние ответных полумуфт: при замене узла необходима выбраковка соединительных шлицевых муфт и пружинных колец ПСХ-01.021, поскольку выработка в зацеплении ускоряет износ зубьев венца.
- Контроль смазки: эксплуатация редуктора без заливки трансмиссионного масла не допускается; уровень проверяется по контрольной пробке картера перед вводом жатки в эксплуатацию.

ТРЕБУЕТ УТОЧНЕНИЯ
- Какая смазка залита производителем: поставляется ли редуктор заправленным рабочим маслом или законсервирован сухим?
- Какой профиль зубьев выполнен на конической передаче ?
- Какой класс прочности болтов крепления крышек использован изготовителем ?
