Нож режущего аппарата ПСП-10.01.01.403
- Вес, кг:
- 0.24
- Ширина, м:
- 0.08
- Высота, м:
- 0.005
- Длинна, м:
- 0.12
Описание
КРАТКОЕ ОПИСАНИЕ
Сменный нож-сегмент дискового режущего аппарата жатки для уборки подсолнечника. Представляет собой плоскую клиновидную пластину из стали 65Г с двумя режущими гранями и тремя отверстиями под заклепки для жесткой фиксации на ножевом диске русла.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Деталь предназначена для срезания стеблей подсолнечника и монтируется на вращающийся ножевой диск режущего узла русла жатки. Сегмент изготовлен в виде клиновидной пластины с двумя остро заточенными шлифованными кромками, обеспечивающими чистый срез растительной массы без заминания стеблей. Для производства применяется рессорно-пружинная сталь 65Г с последующей термической закалкой, что обеспечивает стойкость к абразивному износу и сопротивляемость ударным нагрузкам при попадании посторонних предметов.
Изделие работает в составе дискового режущего механизма рядковых подсолнечниковых жаток в условиях повышенной запыленности и постоянных вибраций. На каждый ножевой диск приклепывается четыре ножа, образуя единый вращающийся роторный режущий контур для каждого рядка жатки. При интенсивной эксплуатации рабочие кромки подвергаются естественному истиранию, затуплению и выкрашиванию при контакте с грунтом, сорняками или инородными включениями.
Перед установкой и заменой необходимо проверить плоскостность сопрягаемой поверхности диска и соосность монтажных отверстий. Для предотвращения дисбаланса ротора и биения вала режущего аппарата замену сегментов рекомендуется выполнять комплектом на диск или попарно противоположными элементами одинаковой массы. Монтаж осуществляется на заклепки с обязательным контролем прочности посадки без люфта.
ХАРАКТЕРИСТИКИ
- Тип изделия: нож режущего аппарата
- Тип жатки: рядковая жатка для уборки подсолнечника
- Бренд и модель жатки: Ростсельмаш ПСП-10, ПСП-10М, Klever Falcon
- Каталожный номер: ПСП-10.01.01.403
- Узел и место установки: аппарат режущий русла, диск ножевой ПСП-10.01.01.170 / ПСП 810.01.01.160

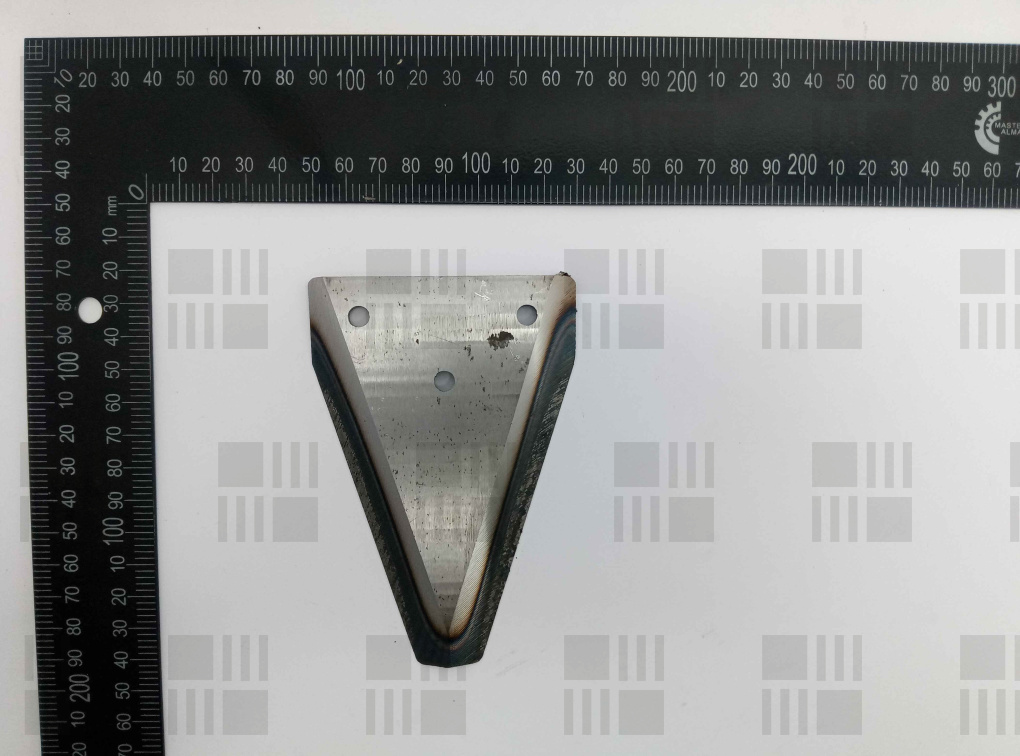

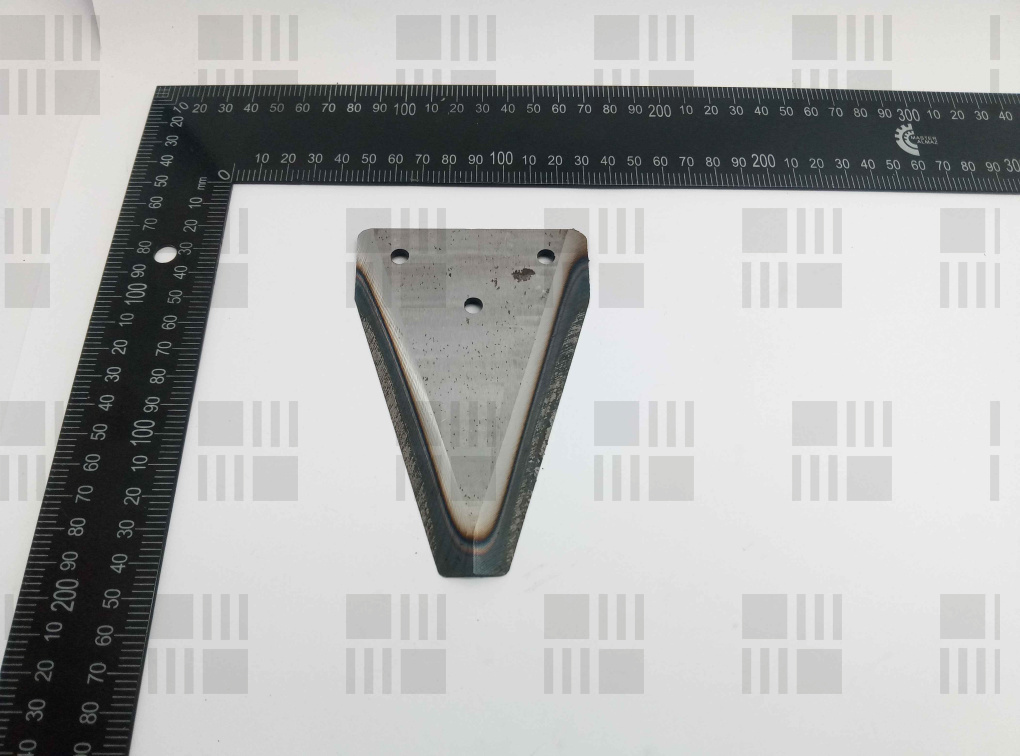

- Основные размеры: длина 120-122 мм, ширина основания 83 мм, толщина 5,0 мм
- Шаг ножа: неприменимо
- Диаметр крепежных отверстий: 6,2 мм
- Количество крепежных отверстий: 3 шт.
- Количество режущих кромок: 2 шт.
- Материал: рессорно-пружинная сталь 65Г
- Термообработка: термическая закалка
- Сторона / направление: симметричный
- Количество на жатку: 32 шт.
- Комплектность: нож поштучно
- Масса: 0,24 кг
- Аналоги: ПСП 810.01.01.435
ПРИМЕНЯЕМОСТЬ
- Ростсельмаш, жатка для подсолнечника ПСП-10, 1985-2010 — режущий аппарат русла
- Ростсельмаш, жатка для подсолнечника ПСП-10М, с 2005 — режущий аппарат русла
- Klever, жатка для подсолнечника Falcon , с 2010 — режущий аппарат русла
АНАЛОГИ И КРОСС-НОМЕРА
- Klever, ПСП 810.01.01.435, OEM, каталожный номер для модернизированных жаток Falcon
- Ростсельмаш, ПСП 10.01.01.403, OEM, каталожное написание без разделительных дефисов
КОМПЛЕКТНОСТЬ
Нож режущего аппарата ПСП-10.01.01.403 — 1 шт. Крепеж в стандартную поставку не входит.
ВАЖНО ПРИ ПОДБОРЕ
- Крепление и метизы: сегмент фиксируется тремя стальными заклепками диаметром 6 мм; перед монтажом требуется проверить диаметр и отсутствие эллипсности отверстий на диске.
- Балансировка ножевого узла: во избежание разрушительных вибраций и выхода из строя подшипников режущего аппарата замену сегментов необходимо проводить полным комплектом либо строго диаметрально противоположными парами одной весовой категории.
- Состояние несущего диска: перед приклепыванием ножей следует проверить сам диск на отсутствие трещин, радиального и торцевого биения.
ТРЕБУЕТ УТОЧНЕНИЯ
1. Требуется ли включение в поставку комплекта стальных заклепок диаметром 6 мм для монтажа?
2. Какая модификация жатки установлена на комбайне: классическая ПСП-10 или модернизированная версия Falcon ПСП-810?
Характеристики
- Вес, кг:
- 0.24
- Ширина, м:
- 0.08
- Высота, м:
- 0.005
- Длинна, м:
- 0.12
