Транспортер стеблей ПСП-10.01.00.300
- Вес, кг:
- 3.39
- Ширина, м:
- 0.26
- Высота, м:
- 0.02
- Длинна, м:
- 0.26
Описание
КРАТКОЕ ОПИСАНИЕ

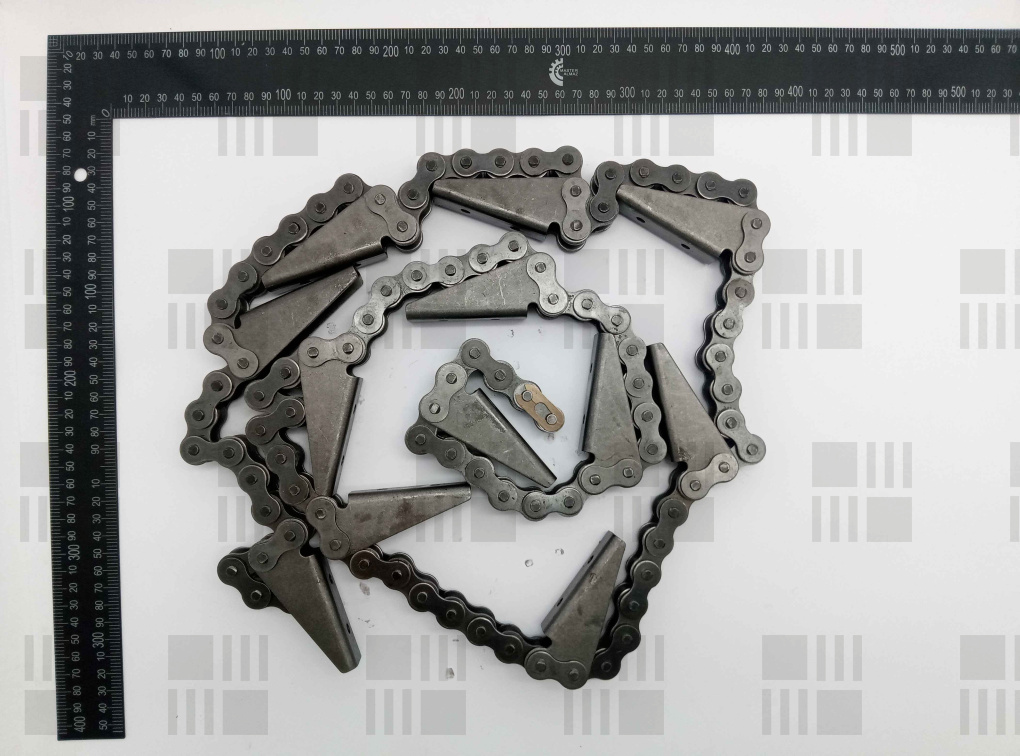

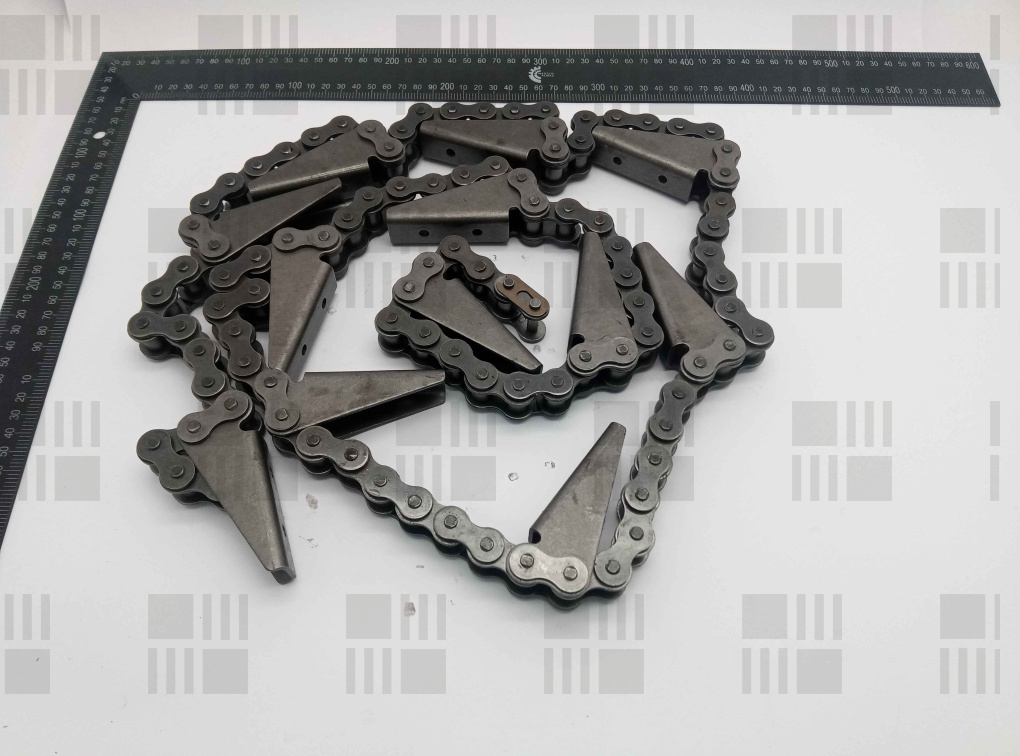

Цепной транспортер стеблей ПСП-10.01.00.300 представляет собой роликовую цепь шага 19,05 мм с двенадцатью транспортирующими лапками для русел подсолнечниковых жаток серии ПСП. Изделие обеспечивает синхронный захват, наклон стеблей и подачу срезанных корзинок к шнеку приставки.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Транспортер стеблей монтируется в русловых каналах приспособления для уборки подсолнечника и служит для непрерывного захвата стеблей, их наклона к режущему аппарату и транспортировки корзинок к шнеку жатки. За счет подобранной линейной скорости лапки транспортера отклоняют стебли перед ножом, что уменьшает длину срезаемого стебля и снижает загрузку молотильного аппарата комбайна.

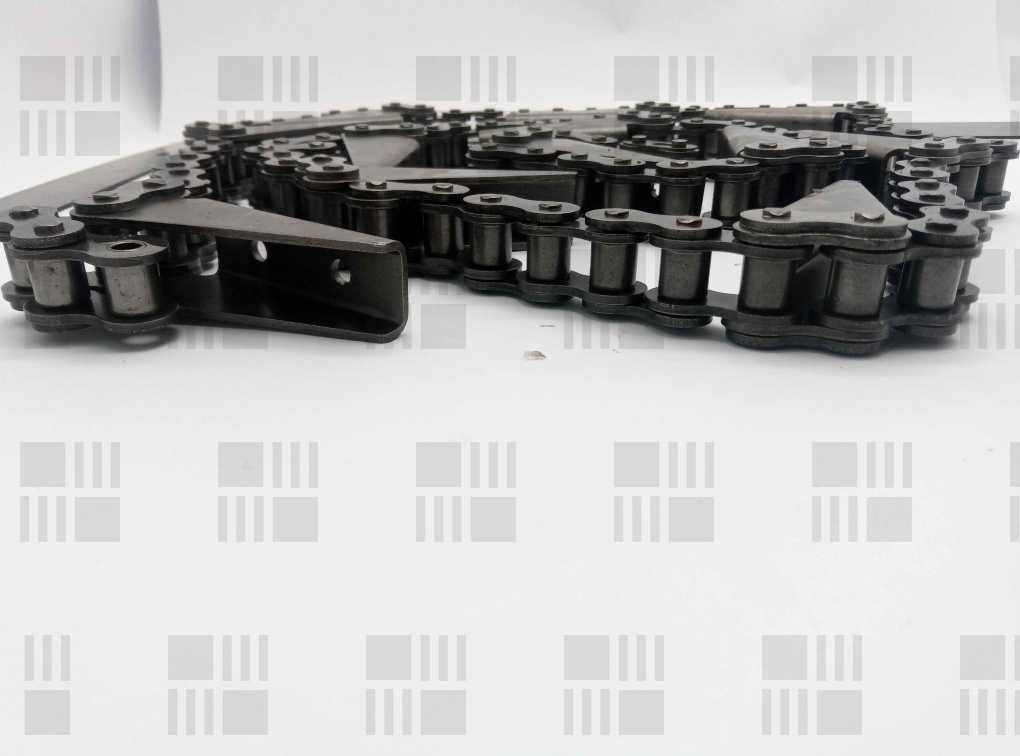

Основой изделия служит однорядная роликовая цепь ПР-19,05 с шагом 19,05 мм, содержащая 96 звеньев при рабочей длине 1829 мм. На цепи методом клепки установлены 12 жестких металлических лапок-скребков специального профиля. Детали контура выполнены из конструкционной стали с термической обработкой валиков и втулок, что снижает абразивный износ цепной передачи при работе в запыленной среде.
Транспортер предназначен для рядковых подсолнечниковых приставок ПСП-10, ПСП-10МУ Falcon и ряда унифицированных жаток. При установке требуется отрегулировать натяжение цепи в русле и оценить профиль зубьев приводных звездочек, так как их выработка вызывает перекос скребков и рывки. Замену цепей на одной жатке рекомендуется выполнять полными комплектами для предотвращения неравномерности подачи и забивания русел растительной массой.
ХАРАКТЕРИСТИКИ
- Тип изделия: цепной транспортер стеблей
- Тип жатки: рядковая жатка
- Каталожный номер: ПСП-10.01.00.300
- Узел и место установки: русловой канал жатки, контур протяжки стеблей
- Тип базовой цепи: ПР-19,05
- Шаг цепи: 19,05 мм
- Длина цепи: 1829 мм
- Количество звеньев: 96 шт.
- Количество скребков : 12 шт.
- Способ крепления лапок: заклепочное соединение
- Сторона установки: универсальная
- Количество на 8-рядную жатку: 8 шт.
- Материал цепи и лапок: сталь углеродистая термообработанная
- Масса изделия: 4,16 кг
ПРИМЕНЯЕМОСТЬ
- Ростсельмаш / Клевер, ПСП-10, с 1989 года по настоящее время — русло жатки
- Ростсельмаш / Клевер, ПСП-10МУ Falcon, с 2004 года по настоящее время — русло жатки
- Агроцентр / НАШ, НАШ-673, НАШ-873, НАШ-1273, годы выпуска не указаны — русло жатки
- ПКД, ПКД-873, годы выпуска не указаны — русло жатки
АНАЛОГИ И КРОСС-НОМЕРА
- Клевер, ПСП 10.01.00.300 Т, OEM, оригинальный сборочный узел производства РФ
- Choho, 66081, аналог, цепь мысовая со скребками в сборе
КОМПЛЕКТНОСТЬ
- Цепь роликовая со смонтированными транспортирующими лапками : 1 шт.
- Соединительное звено цепи
ВАЖНО ПРИ ПОДБОРЕ
- Сверка шага цепи и количества звеньев. Базовый типоразмер контура — ПР-19,05 на 96 звеньев; установка цепи с другим шагом или числом звеньев приведет к поломке привода и невозможности регулировки натяжения.
- Проверка числа и шага установки лапок. На полотне должно быть установлено ровно 12 транспортирующих скребков, иначе нарушится равномерность наклона и среза корзинок подсолнечника.
- Комплектная замена на машине. Вследствие естественной вытяжки цепей заменять их рекомендуется одновременно во всех руслах жатки, обязательно оценивая износ приводных и ведомых звездочек.
ТРЕБУЕТ УТОЧНЕНИЯ
1. Входит ли соединительное звено в заводскую комплектацию поставляемого артикула?
2. Какова фактическая толщина пластин цепи и скребков в данной партии ?
3. Требуется ли поставка цепей штучно либо полным комплектом из 8 штук на всю 8-рядную жатку?
4. Соответствует ли геометрия лапок-скребков направляющим пластинам русел модификации комбайна заказчика?
Характеристики
- Вес, кг:
- 3.39
- Ширина, м:
- 0.26
- Высота, м:
- 0.02
- Длинна, м:
- 0.26
Данные:
- Производитель
- Неизвестно
- Код:
- ТТ-00041162
- ШтрихКод
