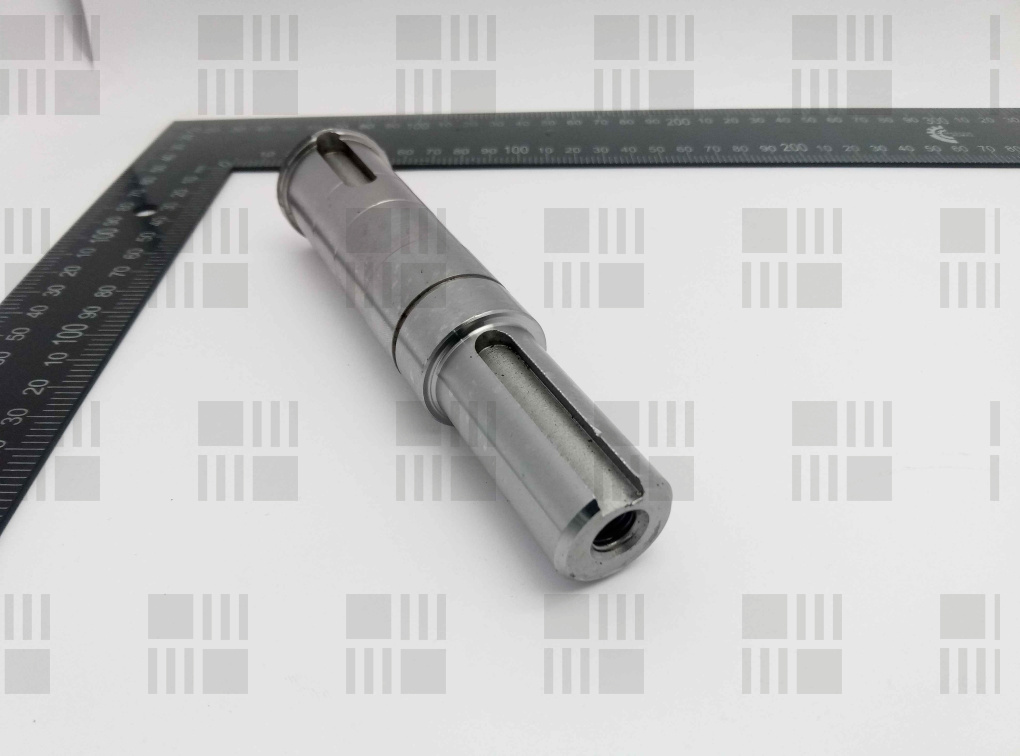

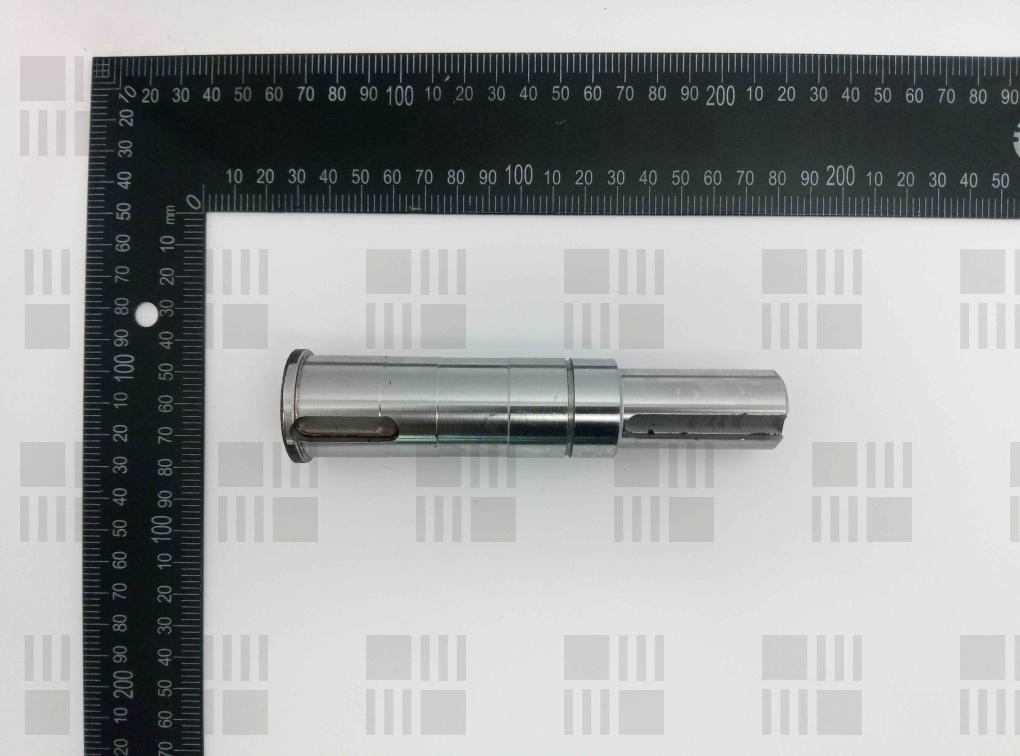

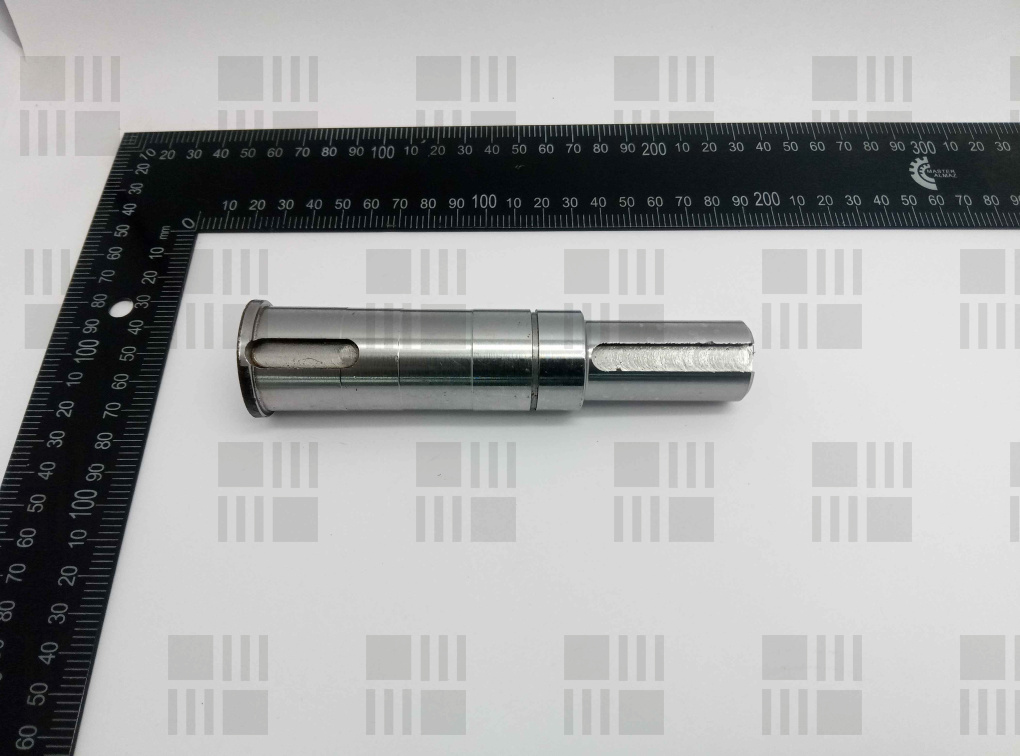

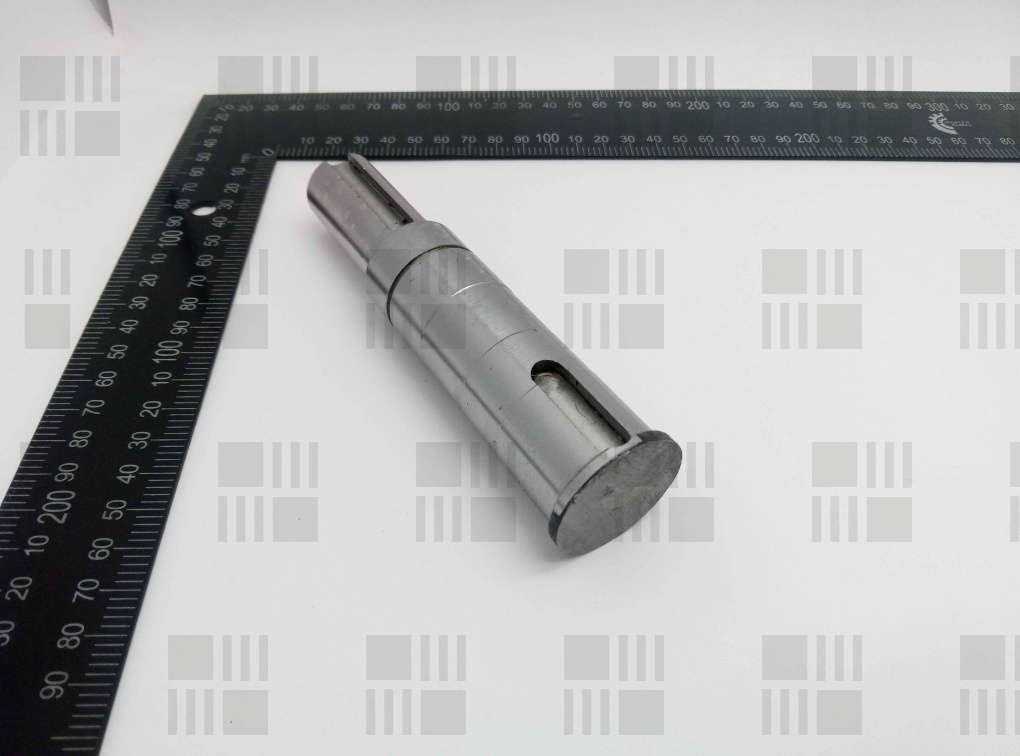

Вал вертикальный конического редуктора 2-600.243/ПСХ 03.007
- Вес, кг:
- 0.67
- Ширина, м:
- 0.035
- Высота, м:
- 0.035
- Длинна, м:
- 0.14
Описание
КРАТКОЕ ОПИСАНИЕ
Вертикальный ступенчатый вал конического редуктора русла подсолнечниковых жаток НАШ-873 и ПСП-10. Передает крутящий момент от конической передачи на режущий аппарат. Оснащен шпоночными пазами и канавками под стопорные кольца для надежной фиксации зубчатых колес.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Деталь предназначена для передачи крутящего момента внутри конического редуктора привода режущего аппарата жаток для уборки подсолнечника. Узел монтируется вертикально в корпусе редуктора каждого уборочного русла, связывая ведомую коническую шестерню и нижнюю приводную звездочку ножа. Конструкция рассчитана на восприятие постоянных знакопеременных радиальных и осевых нагрузок при срезе толстостебельных культур.
Вал представляет собой цельнометаллическую ступенчатую ось круглого сечения, изготовленную из конструкционной стали 45. На теле детали выполнены посадочные поверхности под радиальные шарикоподшипники, буртик для ограничения продольного смещения, а также шпоночные пазы для передачи вращения сопрягаемым шестерням. Защита от осевого сдвига рабочих органов обеспечивается проточками под пружинные упорные кольца.
Изделие эксплуатируется в редукторных блоках русел жаток НАШ-873 завода Унисибмаш и ПСП-10 в условиях запыленности и высокой вибрации. При проведении технического обслуживания редуктора необходимо контролировать состояние посадочных шеек под подшипники, целостность шпоночных пазов и торцевых поверхностей. Появление люфта или смятие кромок паза требует обязательной выбраковки и замены детали для предотвращения среза шпонки и заклинивания привода ножа.
ХАРАКТЕРИСТИКИ
- Тип изделия: вал вертикальный конического редуктора
- Тип жатки: рядковая жатка для уборки подсолнечника
- Каталожный номер: 2-600.243/ПСХ 03.007
- Узел и место установки: редуктор конический привода режущего аппарата русла, вертикальная опора
- Общая длина: 141 мм
- Максимальный диаметр: 34 мм
- Посадочные диаметры под подшипники: 24 мм, 30 мм
- Материал: сталь 45
- Термообработка: требует уточнения
- Сторона установки и направление вращения: симметричное исполнение, универсален для левых и правых русел
- Опоры вращения: радиальные шарикоподшипники 180206
- Количество на жатку: 8 шт. для восьмирядных модификаций
- Масса: 0,61-0,65 кг
ПРИМЕНЯЕМОСТЬ
- Унисибмаш, жатки НАШ-873 — конический редуктор русла
- Ростсельмаш / Миллеровосельмаш, жатки ПСП-10, ПСП-1,5 — конический редуктор привода русла
- Клевер, жатки Falcon — конический редуктор русла
АНАЛОГИ И КРОСС-НОМЕРА
- Унисибмаш, 2-600.243, OEM, оригинальный номер детали в каталоге НАШ-873
- Ростсельмаш, ПСХ 03.007, OEM, оригинальный каталожный номер жаток серии ПСП
- Comer Industries, 0.259.3014.00, OEM, вертикальный вал редукторов 9.259.150.10 и 9.259.151.10
- Радар, ПСХ-03.007-У, аналог, усиленное исполнение под подшипник 207 с посадочным диаметром 35 мм
КОМПЛЕКТНОСТЬ
- Вал вертикальный редуктора: 1 шт.
- Шпонки призматические: не входят в комплект
- Подшипники и стопорные кольца: не входят в комплект
ВАЖНО ПРИ ПОДБОРЕ
- Контроль диаметра посадочных мест: стандартный вал имеет диаметр под подшипники 30 мм , тогда как усиленные версии ПСХ-03.007-У имеют диаметр шейки 35 мм под подшипник 207.
- Проверка ответных деталей: при замене вала необходимо контролировать состояние шпоночных пазов конической шестерни ПСХ 03.009 и звездочки привода, так как выработка пазов приводит к скорому срезу новой шпонки.
- Сопутствующая замена: рекомендуется менять вал совместно с подшипниками 180206 и резиновыми уплотнениями корпуса для исключения утечек трансмиссионного масла.
ТРЕБУЕТ УТОЧНЕНИЯ
- Диаметр посадочной шейки: составляет ли фактический размер под подшипник 30 мм .
- Комплектация крепежом: укомплектована ли деталь призматическими шпонками и стопорными кольцами или они приобретаются отдельно.
Характеристики
- Вес, кг:
- 0.67
- Ширина, м:
- 0.035
- Высота, м:
- 0.035
- Длинна, м:
- 0.14
Данные:
- Производитель
- Неизвестно
- Код:
- ТТ-00041159
- ШтрихКод
