Венец (ПСП) ПСХ 03.003
- Вес, кг:
- 0.44
- Ширина, м:
- 0.055
- Высота, м:
- 0.045
- Длинна, м:
- 0.055
Описание
КРАТКОЕ ОПИСАНИЕ

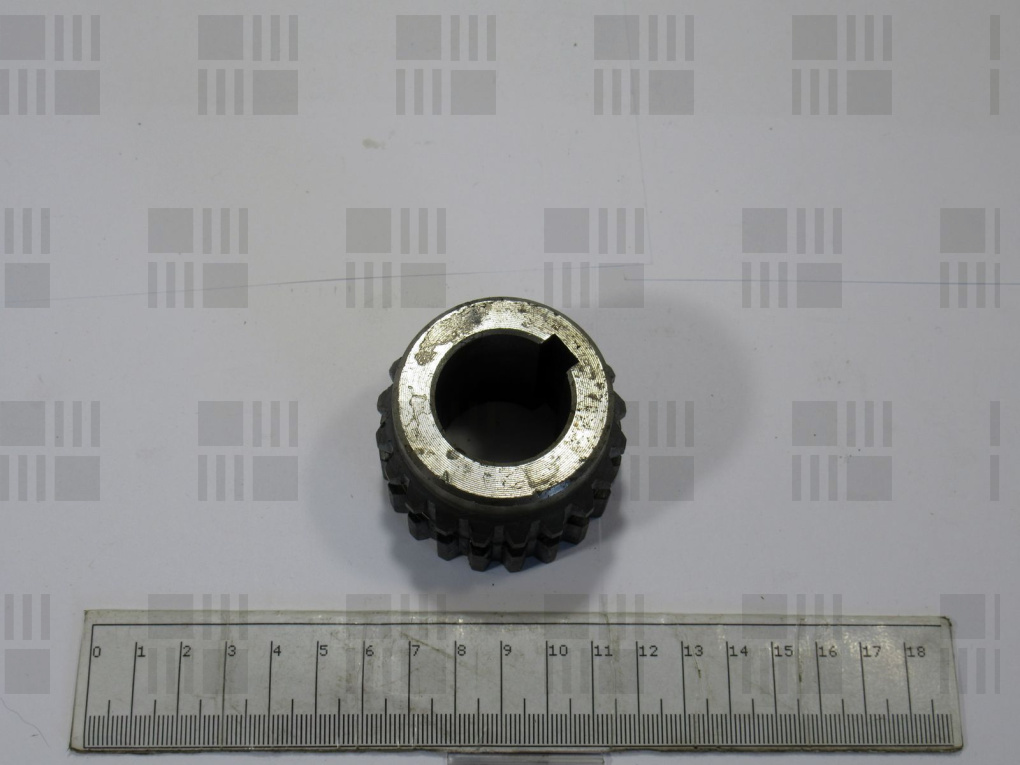

Венец шлицевой редуктора ПСХ 03.003 представляет собой зубчатую деталь конического редуктора жаток для уборки подсолнечника серии ПСП. Изделие передает крутящий момент на рабочие органы мысовых транспортеров и режущих аппаратов привода русел жатки через внутреннее шлицевое соединение.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Зубчатый шлицевой венец устанавливается в конические редукторы привода русел приспособлений для уборки подсолнечника. Деталь служит для передачи вращательного движения и кинематической связи валов в промежуточных и крайних редукторах рабочих органов жатки, приводящих в движение дисковые режущие аппараты и мысовые цепи транспортеров стеблей.
Конструктивно деталь выполнена в виде зубчатого венца, оснащенного внутренним шлицевым отверстием для жесткой посадки на приводной вал без проворачивания. Изделие изготавливается из конструкционной углеродистой стали 45 с последующей объемной термообработкой рабочих поверхностей зубьев для сопротивления абразивному износу и циклическим контактным напряжениям. Деталь рассчитана на постоянные знакопеременные нагрузки при срезе толстостебельных масличных культур и попадании сорной растительности.
Применяется на приставках и жатках для уборки подсолнечника ПСП-10, ПСП-10М и ПСП-1,5 производства Клевер и Ростсельмаш. В процессе дефектовки и технического обслуживания редуктора необходимо контролировать состояние шлицев, отсутствие сколов и равномерность износа зубчатого венца. При замене рекомендуется выполнять регулировку пятна контакта зацепления и устанавливать новое упорное кольцо венца шестерни ПСХ-03.021.
ХАРАКТЕРИСТИКИ
- Тип изделия: венец редуктора шлицевой
- Тип жатки: специализированная рядковая жатка для уборки подсолнечника
- Бренд и модель жатки: Клевер , Ростсельмаш, жатки ПСП-10, ПСП-10М, ПСП-1,5
- Каталожный номер: ПСХ 03.003
- Узел и место установки: конический редуктор привода рабочих органов
- Основные размеры, мм: длина детали 44 мм, число зубьев z=20, модуль m=2,5
- Материал и термообработка: сталь 45, закалка рабочих поверхностей зубьев
- Сторона / направление: не применимо
- Количество на жатку: до 15 шт.
- Комплектность: венец шлицевой 1 шт.
- Масса, кг: 0,368 кг
- Аналоги: ПСХ-03.003
ПРИМЕНЯЕМОСТЬ
- Ростсельмаш / Клевер, ПСП-10, все годы выпуска — конический редуктор привода русел
- Ростсельмаш / Клевер, ПСП-10М, все годы выпуска — конический редуктор привода русел
- Ростсельмаш / Клевер, ПСП-1,5, все годы выпуска — конический редуктор привода русел
АНАЛОГИ И КРОСС-НОМЕРА
- Клевер / Ростсельмаш, ПСХ 03.003, OEM, оригинальный венец редуктора шлицевой
- Клевер / Ростсельмаш, ПСХ-03.003, OEM, альтернативное написание каталожного номера
КОМПЛЕКТНОСТЬ
- Венец шлицевой редуктора ПСХ 03.003: 1 шт.
ВАЖНО ПРИ ПОДБОРЕ
- Сверить параметры зубчатого венца: число зубьев z=20 и модуль зацепления m=2,5.
- Оценить состояние шлицевого отверстия венца и соответствие ответных шлицев вала редуктора во избежание повышенного углового люфта.
- Выполнять замену совместно с проверкой состояния сопряженного упорного кольца ПСХ-03.021 и регулировкой зацепления набором пластин ПСХ 03.013.
ТРЕБУЕТ УТОЧНЕНИЯ
- Каковы параметры внутреннего шлицевого профиля ?
- Требуется ли парная замена сопрягаемого зубчатого колеса ПСХ 03.009 при текущем ремонте редуктора?
Характеристики
- Вес, кг:
- 0.44
- Ширина, м:
- 0.055
- Высота, м:
- 0.045
- Длинна, м:
- 0.055
Данные:
- Производитель
- Неизвестно
- Код:
- ТТ-00015741
- ШтрихКод
