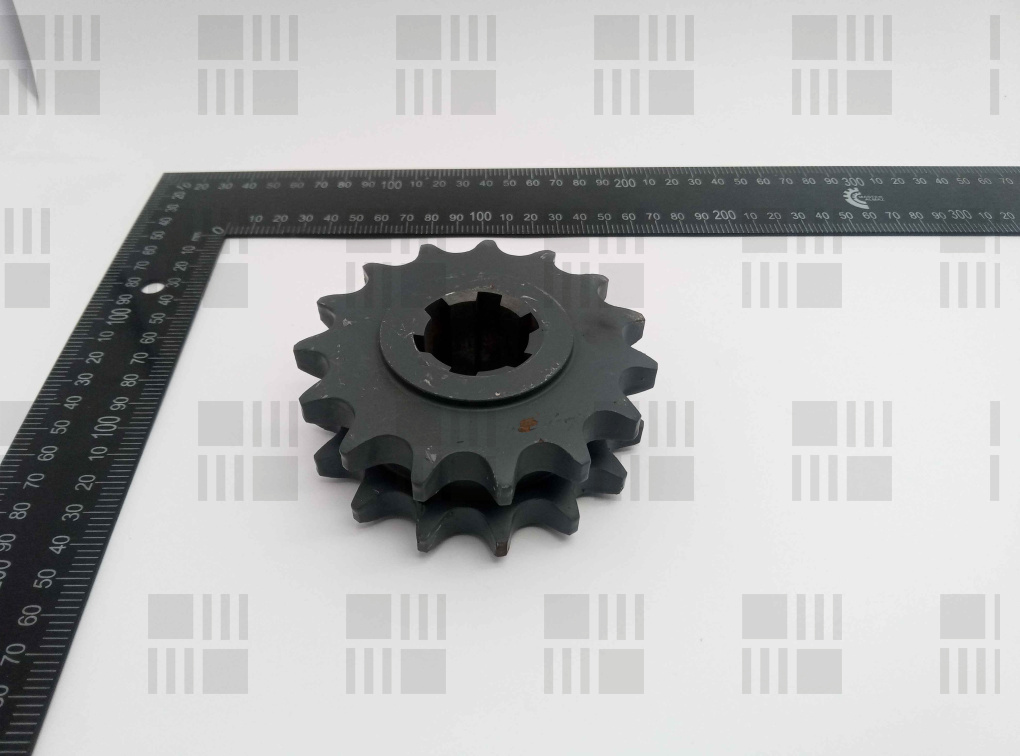

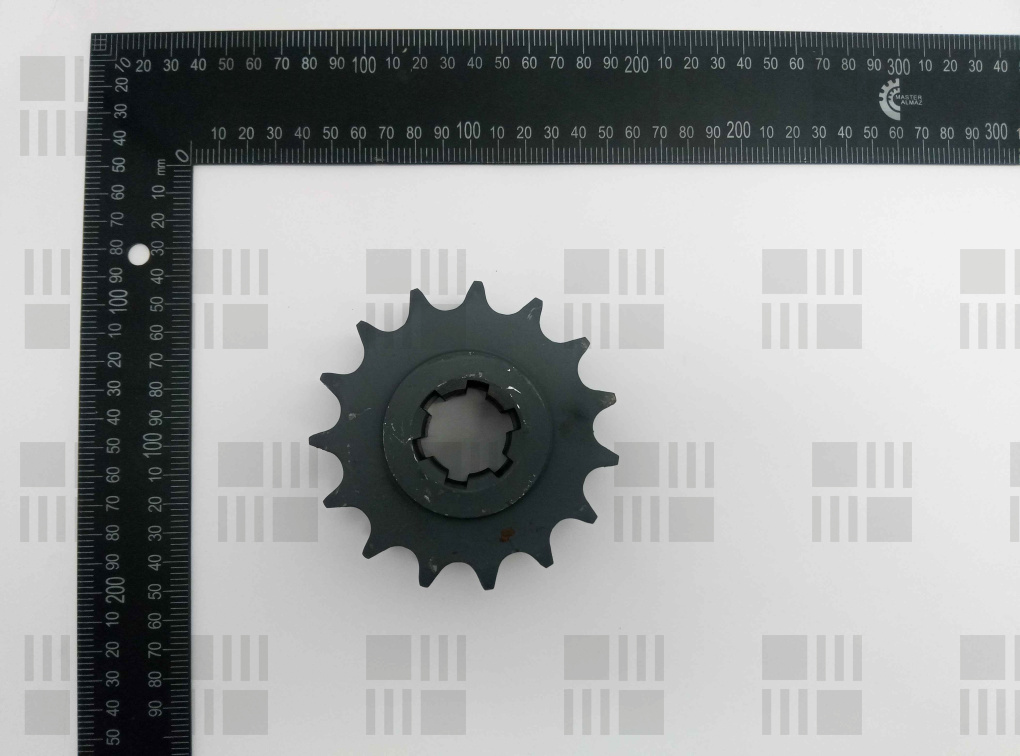

Звездочка двухрядная (z=15, t=19,05) 24.005.828

Артикул: 24.005.828
Код: ТТ-00041598
1 788 ₽
Количество
-
шт будет добавлено
+

Описание

КРАТКОЕ ОПИСАНИЕ
Звездочка двухрядная 24.005.828 передаточного вала предназначена для цепного контура привода шнека и режущих аппаратов специализированных рядковых жаток для уборки подсолнечника серии НАШ. Имеет 15 зубьев под двухрядную роликовую цепь с шагом 19,05 мм .

ДЕТАЛЬНОЕ ОПИСАНИЕ
Деталь устанавливается на передаточный вал контрпривода жатки и передает крутящий момент в приводе шнека и роторных режущих аппаратов через двухрядную роликовую цепь. Узел работает в условиях непрерывных циклических нагрузок, вибраций и повышенной запыленности измельченными растительными остатками во время уборки корзинок подсолнечника.

Изделие представляет собой цельнометаллический сдвоенный зубчатый венец на общей ступице, изготовленный из конструкционной углеродистой стали марки 45. Профиль зубьев проходит термическую обработку токами высокой частоты , что повышает износостойкость рабочих поверхностей при контакте с роликами приводной цепи. Фиксация на передаточном валу осуществляется с помощью шпоночного соединения, предотвращающего проворачивание звездочки при пиковых нагрузках.

Звездочка применяется на рядковых подсолнечниковых жатках НАШ-673, НАШ-873 и НАШ-1273 производства завода Унисибмаш. При проведении дефектовки узла привода необходимо оценивать выработку профиля зубьев, проверять соосность ведущей и ведомой звездочек, а также контролировать степень растяжения цепи для предотвращения ее соскока или обрыва в процессе уборки.

ХАРАКТЕРИСТИКИ
- Тип изделия: звездочка двухрядная передаточного вала
- Каталожный номер: 24.005.828
- Тип жатки: рядковая жатка для уборки подсолнечника
- Производитель оригинальной техники: Унисибмаш
- Узел и место установки: привод шнека и режущих аппаратов, вал передаточный
- Число зубьев: z=15
- Шаг цепи: 19,05 мм
- Стандарт сопрягаемой цепи: ГОСТ 13568-97
- Длина ступицы: 40 мм
- Диаметр посадочного отверстия: требует уточнения
- Способ фиксации на валу: шпоночный паз
- Материал: сталь 45
- Термообработка: закалка зубьев ТВЧ
- Сторона установки: симметричная
- Направление вращения: реверсивное
- Количество на жатку: 1-2 шт.
- Масса: 1,200 кг

ПРИМЕНЯЕМОСТЬ
- Унисибмаш, НАШ-673, все годы выпуска — привод шнека и режущих аппаратов, передаточный вал
- Унисибмаш, НАШ-873 , все годы выпуска — привод шнека и режущих аппаратов, передаточный вал
- Унисибмаш, НАШ-1273, все годы выпуска — привод шнека и режущих аппаратов, передаточный вал

АНАЛОГИ И КРОСС-НОМЕРА
- Унисибмаш, 24.005.828, OEM, оригинальный каталожный номер завода-изготовителя жаток НАШ
- Унисибмаш, 24-005.828, OEM, вариант дефисного написания номера в каталогах запчастей
- Унисибмаш, 24005828, OEM, вариант слитного написания в электронных базах

КОМПЛЕКТНОСТЬ
Звездочка двухрядная 24.005.828 — 1 шт. Призматическая шпонка и стопорные элементы в комплект поставки не входят.

ВАЖНО ПРИ ПОДБОРЕ
- Сверить шаг цепи и рядность: деталь рассчитана исключительно на двухрядную роликовую цепь 2ПР-19,05 и не взаимозаменяема со звездочками под однорядную цепь ПР-19,05.
- Проверить номинальный диаметр посадочного отверстия и ширину шпоночного паза на соответствие посадочному месту передаточного вала.
- Оценить состояние цепи 2ПР-19,05 и сопряженных звездочек привода: монтаж новой звездочки на изношенную цепь с увеличенным шагом приводит к интенсивному износу зубьев.
- Обеспечить строгую соосность звездочек в цепном контуре при сборке для исключения бокового трения пластин двухрядной цепи и перекоса привода.

ТРЕБУЕТ УТОЧНЕНИЯ
1. Каков точный номинальный посадочный диаметр внутреннего отверстия ступицы под вал  и поле допуска?
2. Предусмотрено ли в ступице радиальное резьбовое отверстие под стопорный установочный винт?
