- Звездочка (z=12, t=19,05, d=28)

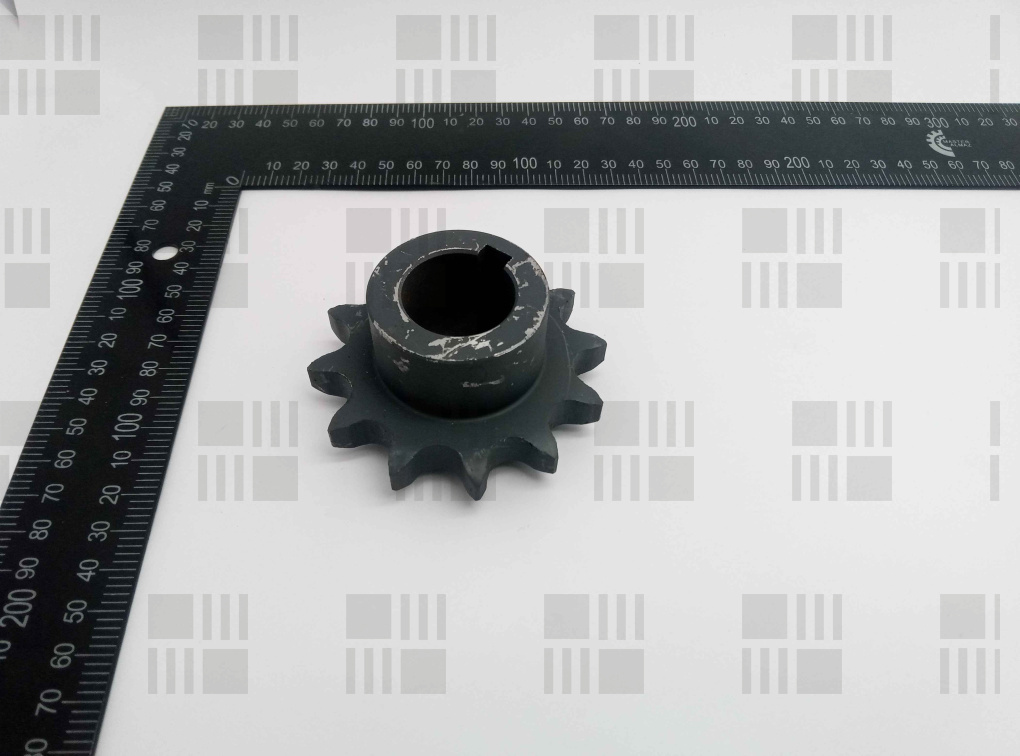

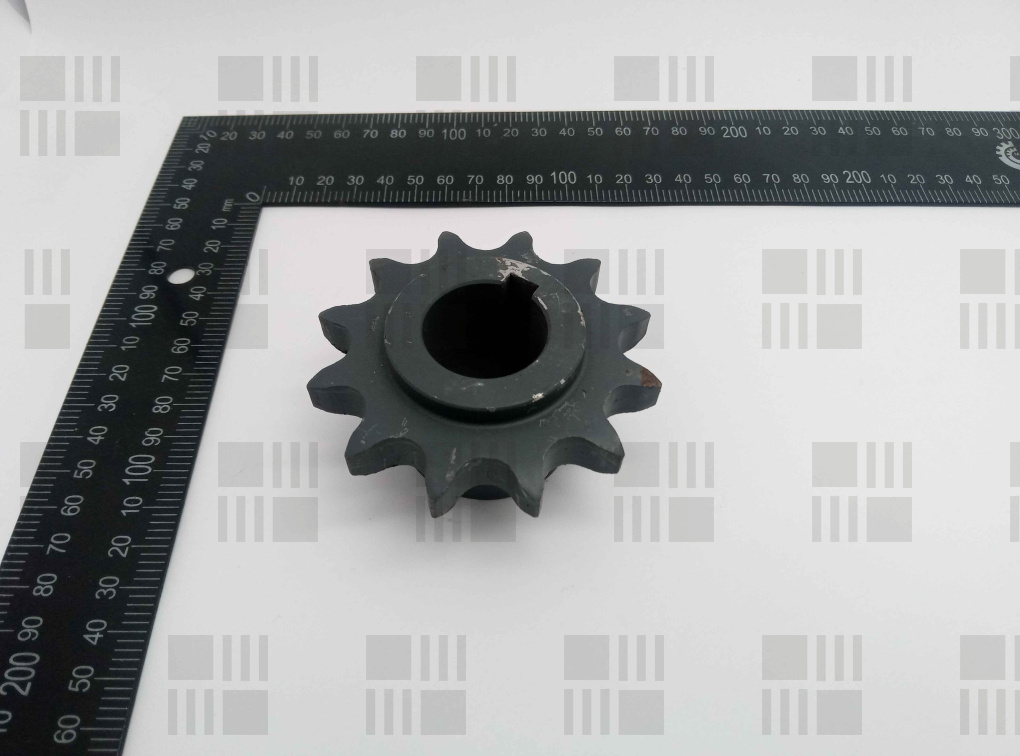

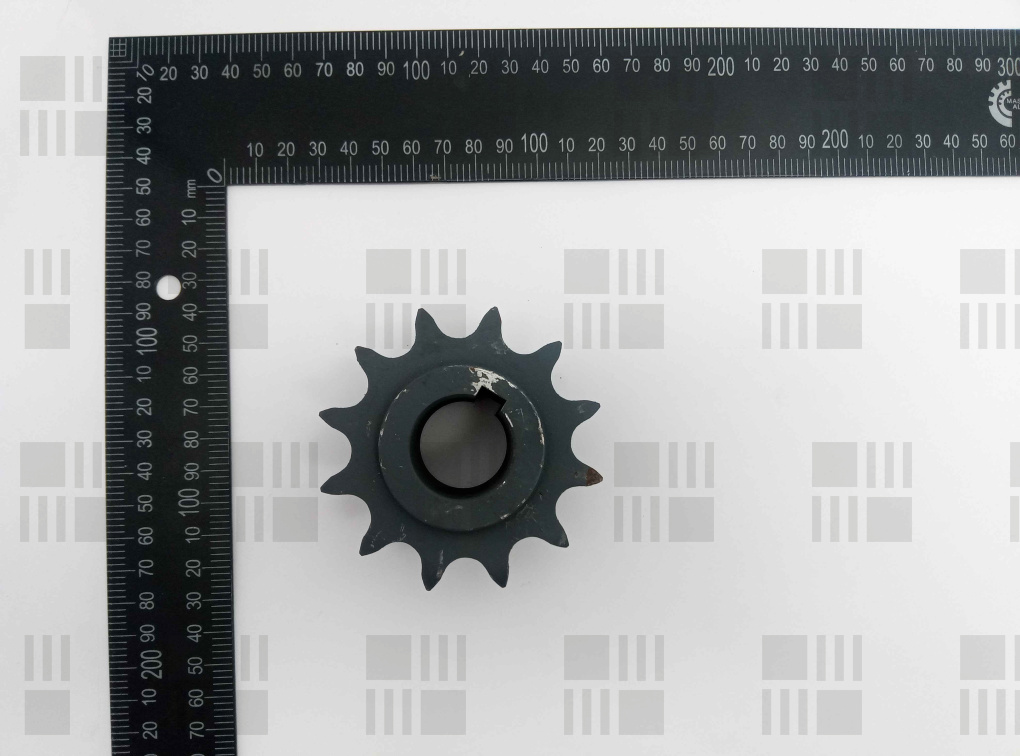

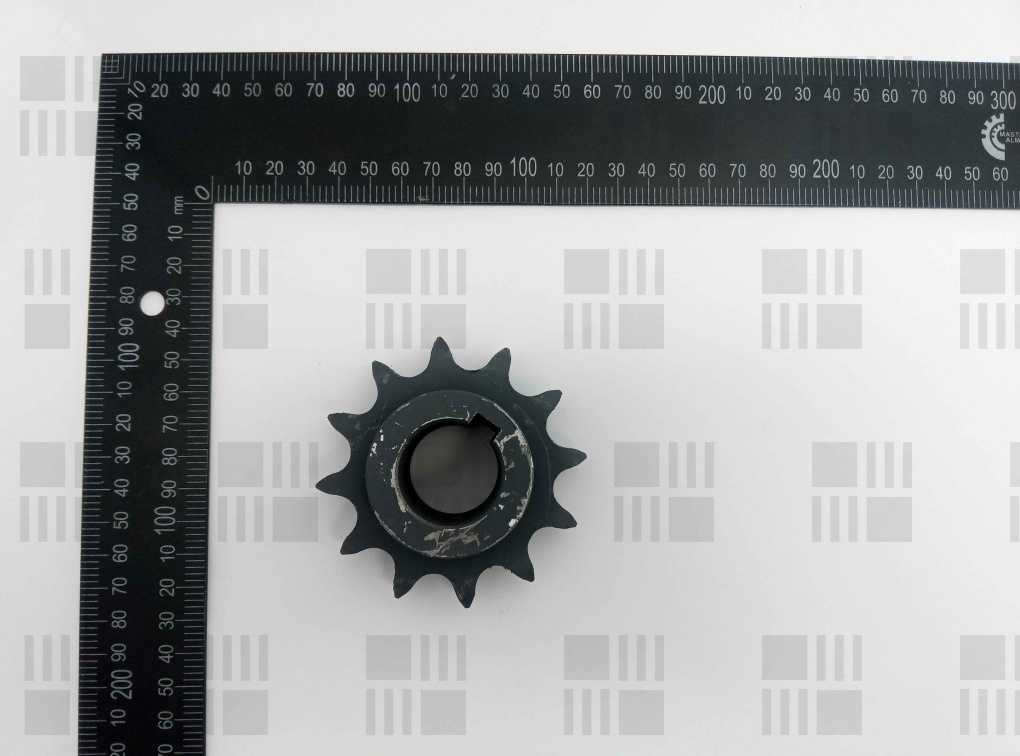

Звездочка (z=12, t=19,05, d=28) 24.004.212
- Вес, кг:
- 0.48
- Ширина, м:
- 0.08
- Высота, м:
- 0.04
- Длинна, м:
- 0.08
Описание
КРАТКОЕ ОПИСАНИЕ
Приводная соединительная звездочка цепной передачи с 12 зубьями под цепь шага 19,05 мм предназначена для монтажа на цилиндрический вал диаметром 28 мм. Деталь обеспечивает передачу крутящего момента в цепных контурах привода рабочих органов рядковых подсолнечниковых жаток.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Узел установки детали расположен в цепном приводе конических редукторов и межкаскадных соединений русел рядковых жаток для уборки подсолнечника. Звездочка обеспечивает кинематическую связь между смежными редукторами русел, синхронизируя вращение протягивающих и транспортерных механизмов уборочного агрегата.
Изделие изготавливается из конструкционной углеродистой стали с последующей термообработкой рабочих поверхностей зубьев токами высокой частоты для снижения абразивного износа при работе в запыленной среде. Посадочное отверстие выполнено со шпоночным пазом, обеспечивающим жесткую передачу крутящего момента на вал без проворачивания под переменными нагрузками.
Деталь эксплуатируется на подсолнечниковых жатках серии НАШ при высокой запыленности и постоянных циклических нагрузках. При плановом техническом обслуживании или замене изношенной звездочки необходимо проверять соосность смежных звездочек контура, величину прогиба цепи и состояние шпоночного паза сопрягаемого вала редуктора.
ХАРАКТЕРИСТИКИ
- Тип изделия: звездочка приводная соединительная
- Тип жатки: рядковая жатка для уборки подсолнечника
- Бренд и модель жатки: Унисибмаш, НАШ-673, НАШ-873, НАШ-1273
- Каталожный номер: 24.004.212
- Узел и место установки: привод редукторов русел жатки
- Число зубьев : 12
- Шаг цепи
- Посадочный диаметр вала : 28 мм
- Тип соединения с валом: призматическая шпонка со шпоночным пазом
- Материал: конструкционная сталь с индукционной закалкой венца
- Сторона / направление: симметричная, двунаправленная
- Количество на жатку: до 15 шт.
- Комплектность: штучная деталь без крепежа
- Масса: 0,46 кг
ПРИМЕНЯЕМОСТЬ
- Унисибмаш, НАШ-873 , с 2010 года по настоящее время - привод конических редукторов русел
- Унисибмаш, НАШ-673, все годы выпуска - привод конических редукторов русел
- Унисибмаш, НАШ-1273, все годы выпуска - привод конических редукторов русел
АНАЛОГИ И КРОСС-НОМЕРА
- Унисибмаш, 24-004.212, OEM, оригинальное написание по каталогам разных лет выпуска
- Унисибмаш, 24004212, OEM, кросс-номер без разделительных точек
- Прочие прямые аналоги: не найдены
КОМПЛЕКТНОСТЬ
Звездочка цепная приводная - 1 шт. Шпонка и крепежные метизы в комплект поставки не входят.
ВАЖНО ПРИ ПОДБОРЕ
- Диаметр посадочного отверстия: строго 28 мм, не путать с модификациями на валы диаметром 25 мм и 30 мм.
- Тип цепи: шаг 19,05 мм , эксплуатация со звездочками под шаг 15,875 мм недопустима.
- Состояние привода: при сильном износе зубьев рекомендуется парная замена приводной цепи и смежных соединительных звездочек контура во избежание ускоренной выбраковки новых деталей.
ТРЕБУЕТ УТОЧНЕНИЯ
1. Точная ширина и глубина шпоночного паза в ступице звездочки по рабочему чертежу .
2. Наличие или отсутствие резьбового отверстия в ступице под стопорный винт для осевой фиксации на валу.
Характеристики
- Вес, кг:
- 0.48
- Ширина, м:
- 0.08
- Высота, м:
- 0.04
- Длинна, м:
- 0.08
Данные:
- Производитель
- Неизвестно
- Код:
- ТТ-00047973
- ШтрихКод
