- Крестовина W2400 (32х76)

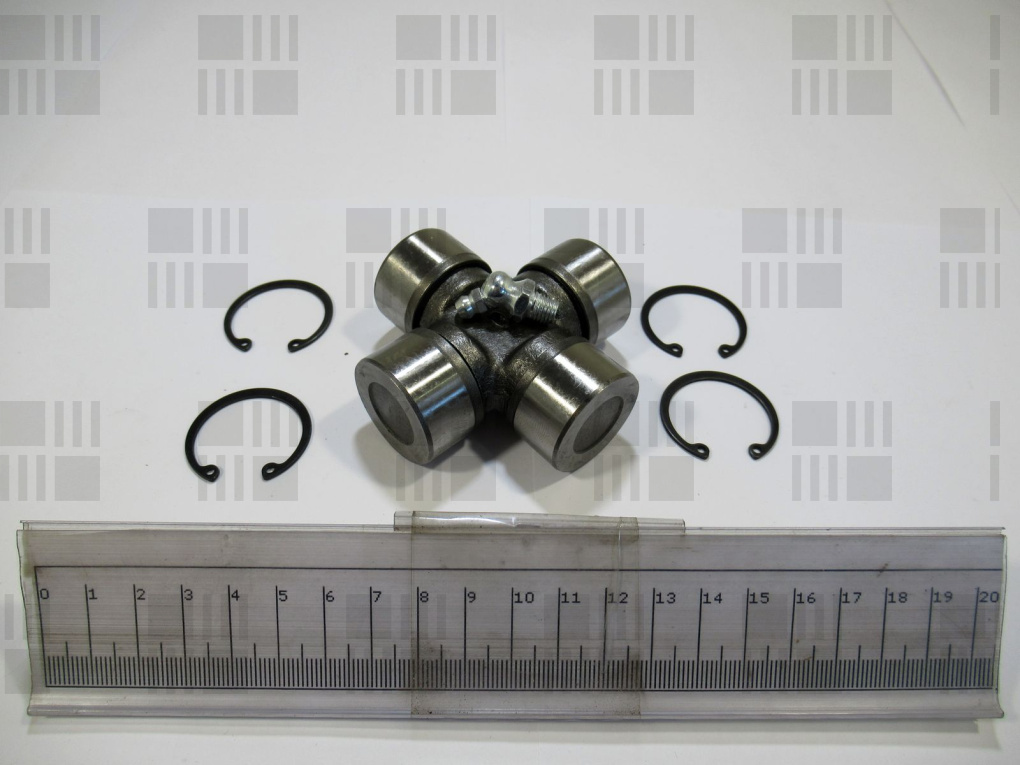

Крестовина W2400 (32х76) 32S.01
- Вес, кг:
- 0.64
- Ширина, м:
- 0.09
- Высота, м:
- 0.03
- Длинна, м:
- 0.09
Описание
КРАТКОЕ ОПИСАНИЕ
Крестовина шарнира карданного вала серии W2400 с диаметром подшипниковых чашек 32 мм и габаритной длиной 76 мм. Изделие предназначено для шарнирного соединения вилок привода ВОМ и передачи высокого крутящего момента на рабочие органы навесной и прицепной сельхозтехники.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Крестовина карданного вала служит центральным подвижным элементом карданного шарнира в трансмиссии привода агрегатов от вала отбора мощности трактора. Узел воспринимает знакопеременные динамические и крутильные нагрузки, обеспечивая плавную передачу вращения между несоосными валами под изменяющимся рабочим углом шарнира.
Конструктивно изделие состоит из кованого стального креста с четырьмя прецизионно обработанными шипами, радиальных игольчатых подшипников в чашках и полимерных защитных уплотнений. Тела качения подшипников изолированы от пыли, влаги и растительных остатков резинометаллическими манжетами. Корпус крестовины оснащен каналом смазки и тавотницей для регулярного шприцевания консистентными смазками под давлением. Чашки фиксируются в проушинах вилок внешними стопорными кольцами.
Деталь предназначена для карданных передач типоразмера 32 серии профиля W2400 стандарта Walterscheid, широко используемых на дисковых и роторных косилках, рулонных и тюковых пресс-подборщиках, роторных граблях и мульчерах. При монтаже критически важно исключить перекос чашек при запрессовке, не допускать замятия иголок подшипника и обязательно проверять защелкивание всех стопорных колец в канавках вилки.
ХАРАКТЕРИСТИКИ
- Тип изделия: крестовина шарнира карданного вала
- Бренд и модель машины: сельхозмашины Claas, John Deere, Kuhn, Krone, Kverneland с карданными валами типоразмера Walterscheid W2400
- Каталожный номер: 32S.01
- Узел и место установки: карданный вал привода ВОМ, одинарный или широкоугольный карданный шарнир со стороны трактора или орудия
- Размеры, мм: диаметр чашки подшипника 32 мм, общая длина по торцам чашек 76 мм, толщина стопорных колец 1,2 мм
- Материал и термообработка: легированная конструкционная подшипниковая сталь, поверхностная цементация и закалка рабочих поверхностей шипов
- Тип крепления и крепеж: внешние стопорные пружинные кольца в канавки проушин вилок
- Сторона / направление вращения: симметричная, двунаправленное вращение
- Количество на машину: 2 шт. на стандартный одинарный карданный вал
- Масса, кг: 0,650 кг
- Комплектность: крестовина в сборе с 4 чашками, комплект внешних стопорных колец , пресс-масленка
- Аналоги: Walterscheid 35.00.00, Walterscheid 1312410, Claas 0009410950, John Deere AW23611
ПРИМЕНЯЕМОСТЬ
- Сельскохозяйственные карданные валы стандарта Walterscheid типоразмера серии W2400, W2480 — карданный привод ВОМ
- Косилки дисковые Kuhn GMD, FC — привод режущего бруса
- Косилки дисковые Claas Disco — основной карданный вал привода
- Косилки дисковые Krone EasyCut — промежуточный и основной карданный вал
- Пресс-подборщики Claas Rollant, Variant — карданная передача главного редуктора
- Пресс-подборщики John Deere 582, 592, 854 — карданный привод трансмиссии
- Грабли роторные Kuhn GA, Krone Swadro — вал привода роторов
АНАЛОГИ И КРОСС-НОМЕРА
- Walterscheid, 35.00.00, OEM, базовый заводской номер серии W2400
- Walterscheid, 1312410, OEM, номер комплекта поставки
- Walterscheid, 312410, OEM, сервисный кросс-код
- Claas, 0009410950, OEM, карданный шарнир сельхозмашин Claas
- Claas, 941095.0, OEM, дублирующий номер по каталогу Claas
- John Deere, AW23611, OEM, узел карданного привода пресс-подборщиков и косилок
- Weasler, AW35, аналог, взаимозаменяемый ремонтный комплект 32x76 мм
- Della Concordia, CR29, аналог, крестовина карданного вала 32x76 мм
- Аксайкардандеталь, К02.035-01, аналог, крестовина карданного вала 32x76 мм
КОМПЛЕКТНОСТЬ
Крестовина карданного вала в сборе с игольчатыми подшипниками в чашках .
ВАЖНО ПРИ ПОДБОРЕ
- Обязательно измерить штангенциркулем наружный диаметр чашки подшипника , так как внешне близкие крестовины серии W2300 имеют другие присоединительные размеры.
- Убедиться в типе фиксации: данная серия фиксируется внешними кольцами в канавках ушек вилки, внутренние стопорные полукольца не применяются.
- При замене в сдвоенных широкоугольных шарнирах рекомендуется заменять крестовины комплектно во избежание возникновения дисбаланса и биения на высоких оборотах ВОМ .
- Перед запрессовкой в проушины вилок проверить состояние посадочных отверстий на отсутствие эллипсности, коррозии и забоин.
ТРЕБУЕТ УТОЧНЕНИЯ
- Требуется уточнить точную модель орудия и каталожный номер привода для проверки допустимого передаваемого крутящего момента узла.
