Зуб грабельный (ГПГ) ГА-1007

Артикул: ГА-1007
Код: ТТ-00049030
250 ₽
Количество
-
шт будет добавлено
+

Описание

КРАТКОЕ ОПИСАНИЕ

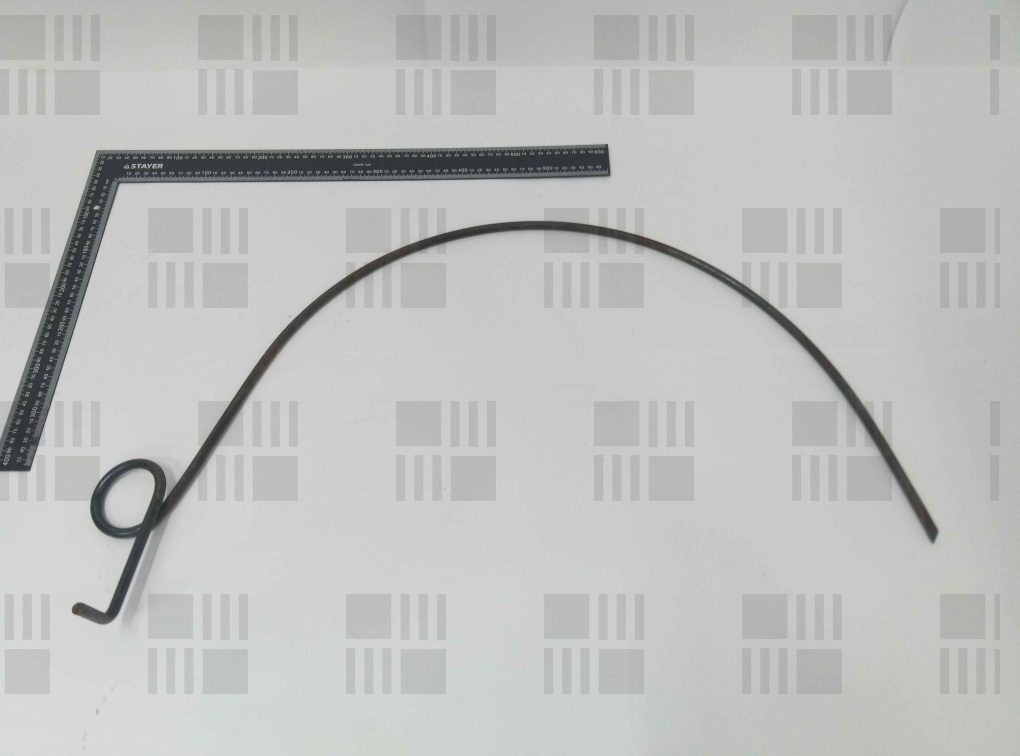

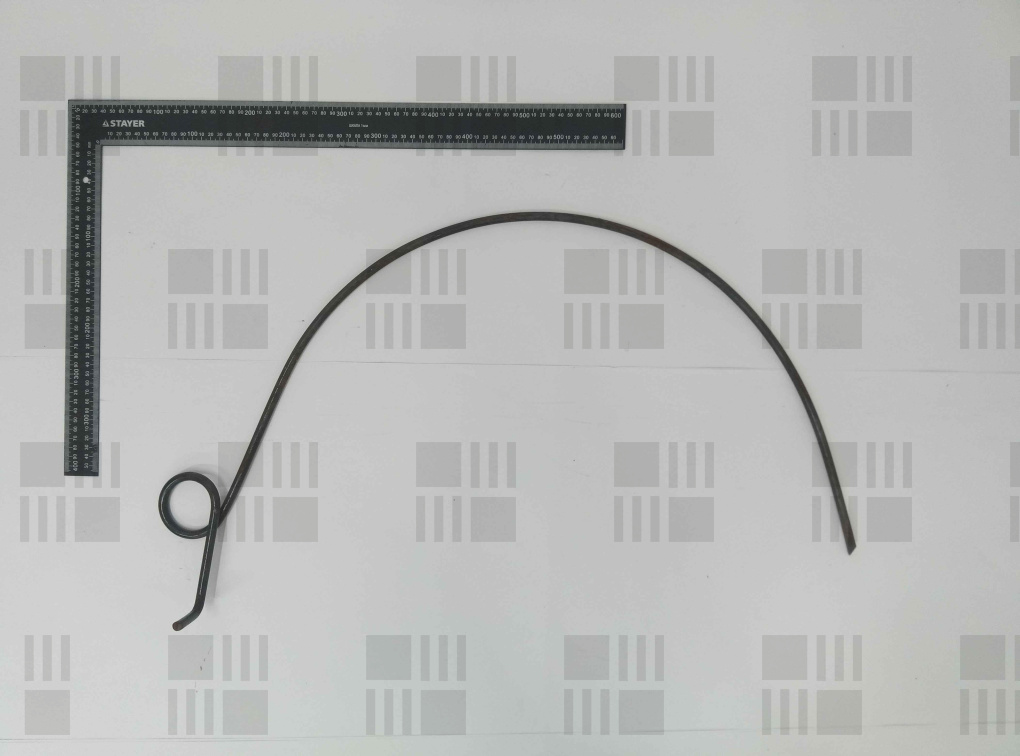

Зуб грабельный ГА-1007 производства ПК Пружинный проект представляет собой дугообразный пружинный палец диаметром 10 мм с посадочной петлей 54 мм. Деталь служит рабочим органом гидрофицированных поперечных граблей для сгребания сена в валки и ворошения травяной массы.

ДЕТАЛЬНОЕ ОПИСАНИЕ
Рабочий орган монтируется на брус грабельного аппарата и предназначен для сгребания скошенной подвяленной травы в валки, а также для ворошения растительной массы в прокосах. Деталь работает в условиях регулярного трения о почву и циклических ударов о стерню и неровности поля. Дугообразная форма полумесяца с уменьшающимся радиусом обеспечивает удержание сена внутри дугового пространства граблин с последующим сбросом валка при подъеме рамы гидросистемой трактора.

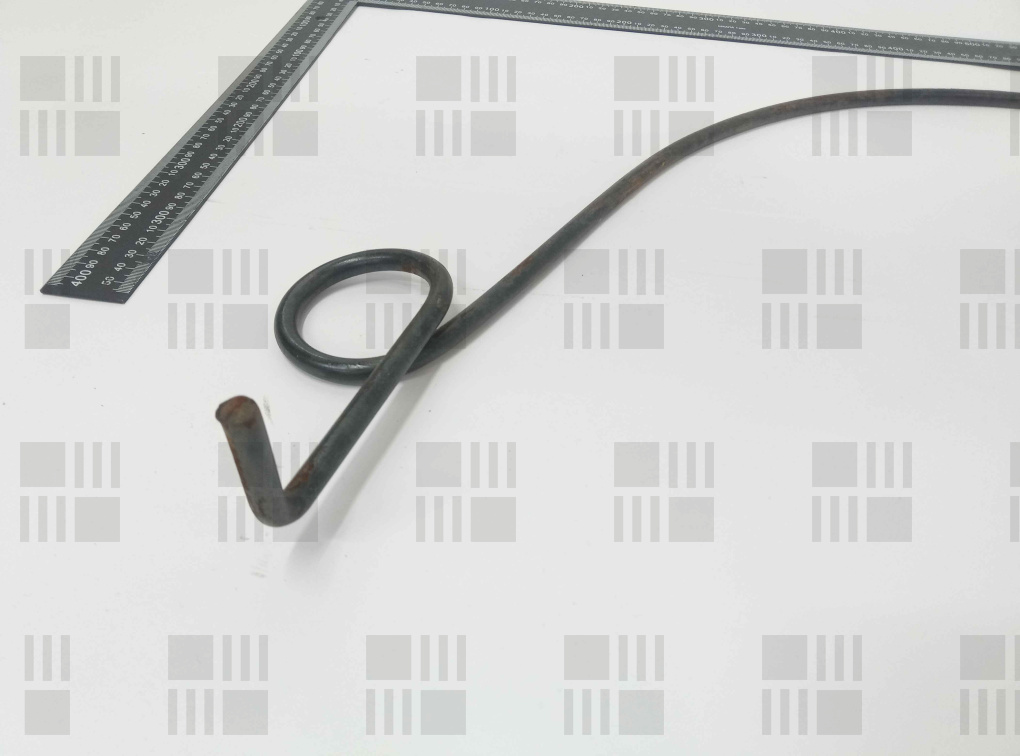

Изделие выполнено из рессорно-пружинной стали марок 60С2А, 65Г или 69Г по ГОСТ 14959-79 из проволоки круглого сечения диаметром 10 мм. Объемная термообработка с закалкой и отпуском придает прутку высокую упругость, устраняет внутренние напряжения и предотвращает появление усталостных трещин при циклических нагрузках. На крепежном конце сформирована посадочная петля с внутренним диаметром 54 мм для шарнирного монтажа на поперечную штангу через прижимные зубодержатели.

Деталь совместима с широким рядом отечественных гидрофицированных поперечных граблей серий ГП, ГПГ и ГПП. При подборе и установке граблин требуется проверять соответствие посадочного диаметра петли размеру несущей штанги, а также надежность фиксации стопорными гребенками. Деформированные и сломанные зубья рекомендуется заменять без промедления, чтобы сохранить равномерность копирования рельефа поля и исключить потери кормов.

ХАРАКТЕРИСТИКИ
- Тип изделия: зуб грабельный пружинный
- Производитель: ООО ПК Пружинный проект, Россия, г. Казань
- Каталожный номер: ГА-1007
- Бренд и модель машины: грабли поперечные тракторные прицепные и гидрофицированные ГПГ-4, ГПГ-6, ГПГ-10, ГПГ-12, ГПГ-14, ГП-14, ГП-14Б, ГП-1.4, ГП2-1.4А, ГПП-6, ГПП-6Г, ПНП-3
- Узел и место установки: грабельный аппарат, монтаж на поперечную трубчатую штангу через зубодержатель
- Размеры, мм : диаметр прутка 10 мм; внутренний диаметр крепежной петли 54 мм; развернутая длина по дуге 1140-1250 мм; габаритная длина по хорде 750 мм; длина прямого рабочего конца не менее 135 мм
- Материал и термообработка: сталь рессорно-пружинная 60С2А, 65Г, 69Г по ГОСТ 14959-79; объемная закалка с последующим отпуском
- Тип крепления и крепёж: насадка петлей на штангу с фиксацией зубодержателем ГИ 06.410 , шарнирное качание
- Сторона / направление вращения: не применимо
- Количество на машину: от 30 до 120 штук
- Масса, кг: 0,88-1,000 кг
- Комплектность: штучная поставка
- Аналоги: указаны в соответствующем разделе

ПРИМЕНЯЕМОСТЬ
- Грабли поперечные гидравлические ГПГ-4, все годы выпуска — грабельный аппарат
- Грабли поперечные гидравлические ГПГ-6, все годы выпуска — грабельный аппарат
- Грабли поперечные гидравлические ГПГ-10, все годы выпуска — грабельный аппарат
- Грабли поперечные гидравлические ГПГ-12, все годы выпуска — грабельный аппарат
- Грабли поперечные гидравлические ГПГ-14, все годы выпуска — грабельный аппарат
- Грабли поперечные тракторные ГП-14, все годы выпуска — грабельный аппарат
- Грабли поперечные тракторные ГП-14Б, все годы выпуска — грабельный аппарат
- Грабли поперечные прицепные ГП-1.4, все годы выпуска — грабельный аппарат
- Грабли поперечные прицепные ГП2-1.4А, все годы выпуска — грабельный аппарат
- Грабли поперечные прицепные ГПП-6, все годы выпуска — грабельный аппарат
- Грабли поперечные прицепные ГПП-6Г, все годы выпуска — грабельный аппарат
- Грабли поперечные навесные ПНП-3, все годы выпуска — грабельный аппарат

АНАЛОГИ И КРОСС-НОМЕРА
- Белинсксельмаш, ГА-1007, OEM, оригинальный каталожный номер рабочего органа граблей
- ПК Пружинный проект, ГА-1007, аналог, отечественное производство из пружинной стали с термообработкой
- Агрокомплект, ГП-14-ГА-1007, аналог, взаимозаменяемый пружинный зуб по стандарту ГП-14

КОМПЛЕКТНОСТЬ
- Зуб грабельный пружинный ГА-1007: 1 шт. Крепеж и зубодержатели в комплект поставки не входят.

ВАЖНО ПРИ ПОДБОРЕ
- Совместимость по диаметру посадочной петли: внутренний размер проушины составляет 54 мм, что строго соответствует диаметру несущей штанги и посадочному гнезду зубодержателя ГИ 06.410.
- Недопустимость смешивания с роторными и колесно-пальцевыми граблинами: данный зуб предназначен исключительно для поперечных граблей грабельного типа  и работает за счет дугового накопления сена.
- Контроль геометрии и длины вылета: при замене изношенных или деформированных зубьев необходимо подбирать изделия одинаковой длины и кривизны по всей секции, чтобы исключить оставление нескошенной массы на поле.
- Качество термообработки: рабочий орган должен быть изготовлен из закаленной рессорно-пружинной стали , исключающей остаточный изгиб при контакте со стерней и неровностями почвы.

ТРЕБУЕТ УТОЧНЕНИЯ
1. Предусмотрено ли защитное антикоррозионное покрытие на поставляемых зубьях ?
2. Какова точная развернутая длина прутка по наружной дуге для заказываемой партии ?
3. Какова минимальная кратность заводской упаковки при отгрузке ?
