Зуб пружинный (ПРФ, ППТ, ППР, Дон-680, КСК) ПБ 16.01.607
- Вес, кг:
- 0.36
- Ширина, м:
- 0.09
- Высота, м:
- 0.05
- Длинна, м:
- 0.24
Описание
КРАТКОЕ ОПИСАНИЕ
Двухлучевой пружинный зуб ПБ 16.01.607 диаметром 6,0 мм предназначен для барабанов подборщиков кормозаготовительной техники. Изделие выполнено из закаленной пружинной стали и служит для чистого подбора валков сена и соломы без засорения растительной массы грунтом.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Деталь монтируется на граблины барабана подборщика и обеспечивает подбор валков скошенных трав, сена или соломы с последующей передачей массы в прессовальную камеру или к питающему аппарату комбайна.

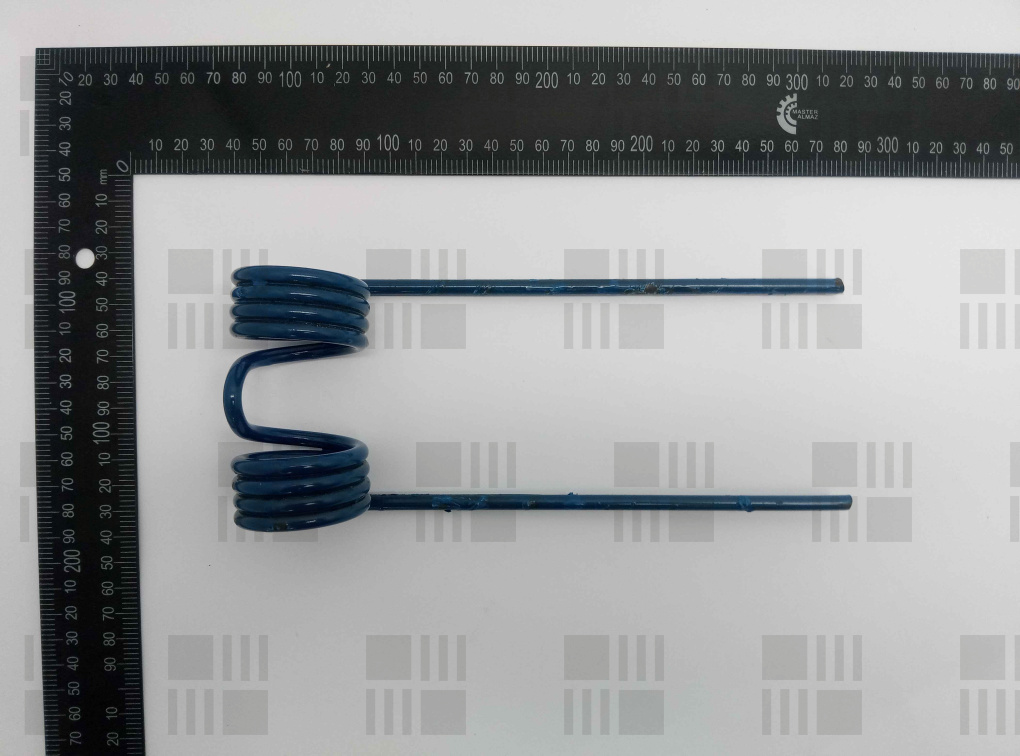

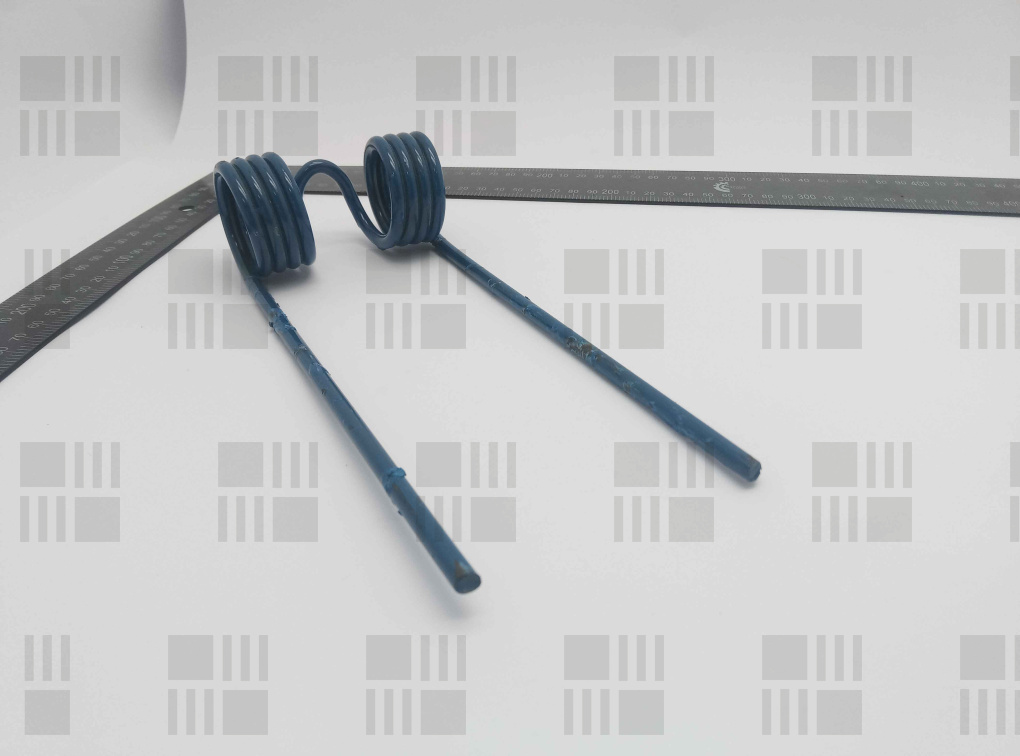

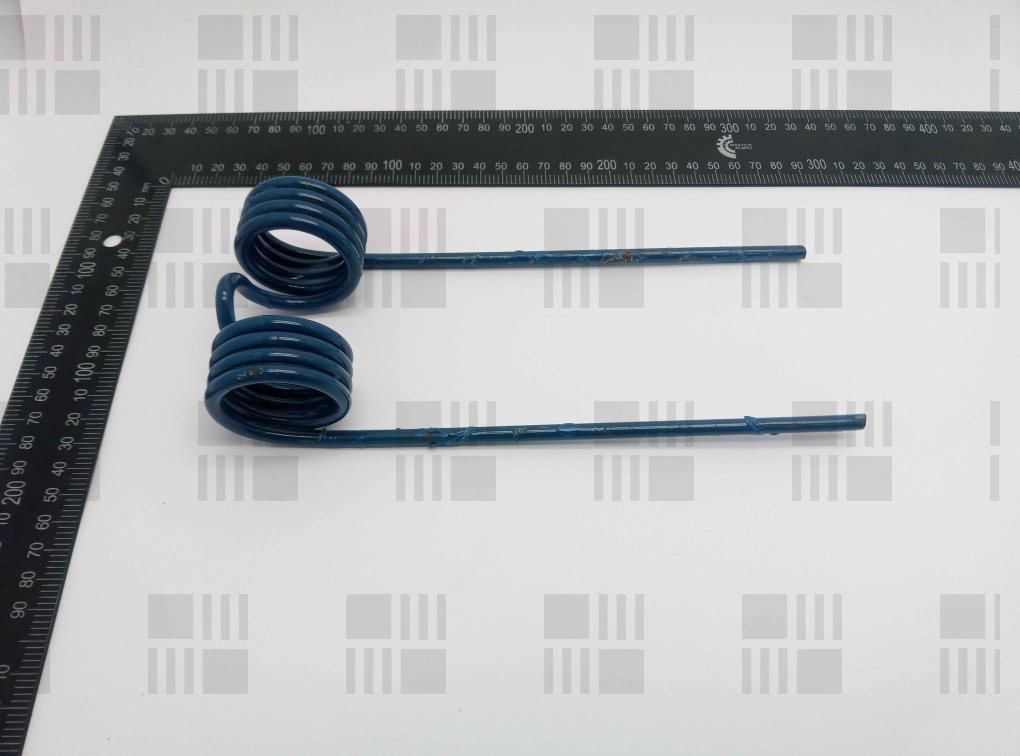

Конструкция представляет собой симметричный двухпальцевый рабочий орган с двумя витками кручения и центральной монтажной петлей под прижимную планку. Зуб изготавливается методом навивки из углеродистой пружинной проволоки диаметром 6,0 мм по ГОСТ 9389-75 с последующей термообработкой для достижения упругости и стойкости к циклическим изгибающим нагрузкам. Защитное полимерно-порошковое покрытие предохраняет сталь от коррозии при контакте с растительным соком и влагой.
Деталь эксплуатируется в составе рулонных пресс-подборщиков серии ПР-Ф, тюковых машин ППТ-160, а также подборщиков кормоуборочных комбайнов Дон-680 и КСК-100. Во время уборки рабочие концы пальцев подвергаются высоким динамическим нагрузкам при контакте с неровностями почвы и стерней.
При замене изношенных или деформированных зубьев необходимо проверять состояние прижимных пластин и момент затяжки крепежных болтов. Рекомендуется менять поврежденные пальцы группами или полными рядами на одной граблине, чтобы исключить неравномерность подбора валка и перекос технологического потока массы.
ХАРАКТЕРИСТИКИ
- Тип изделия: зуб пружинный подборщика
- Бренд и модель машины: Бобруйскагромаш ПР-Ф-110, ПР-Ф-145, ПР-Ф-180; Бежецксельмаш ПРП-1,6; Ростсельмаш Дон-680, ППТ-160; Гомсельмаш КСК-100
- Каталожный номер: ПБ 16.01.607
- Узел и место установки: барабан подборщика, вал граблины
- Размеры, мм : диаметр проволоки 6,0 мм; длина габаритная 229-239 мм; ширина 90-94 мм; внутренний диаметр витка пружины 35-36 мм
- Материал и термообработка: сталь пружинная углеродистая ГОСТ 9389-75 , объемная термообработка, полимерно-порошковое покрытие
- Тип крепления и крепеж: болтовое прижимное через центральную петлю с прижимной планкой на трубу граблины
- Сторона / направление вращения: симметричная конструкция, устанавливается без деления на левую и правую стороны
- Количество на машину: 32-40 шт. на подборщик в зависимости от модели и ширины захвата
- Масса, кг: 0,35 кг
- Комплектность: зуб пружинный 1 шт. без крепежных деталей
- Аналоги: представлены в разделе кросс-номеров
ПРИМЕНЯЕМОСТЬ
- Бобруйскагромаш, ПР-Ф-110, все годы выпуска — подборщик, граблина
- Бобруйскагромаш, ПР-Ф-145 , все годы выпуска — подборщик, граблина
- Бобруйскагромаш, ПР-Ф-180, все годы выпуска — подборщик, граблина
- Бежецксельмаш, ПРП-1,6, все годы выпуска — подборщик, граблина
- Ростсельмаш, Дон-680 / Дон-680М, все годы выпуска — подборщик валков
- Ростсельмаш, ППТ-160 Пеликан, все годы выпуска — подборщик тюкового пресс-подборщика
- Гомсельмаш, КСК-100 / КСК-100А, все годы выпуска — подборщик кормоуборочного комбайна
АНАЛОГИ И КРОСС-НОМЕРА
- Бобруйскагромаш, ПБ 16.01.607, OEM, оригинальный каталожный номер рулонных пресс-подборщиков
- Бежецксельмаш, ПБ.16.01.607Б, OEM, исполнение с защитным полимерным покрытием
- Гомсельмаш, КИС0903609, OEM, каталожный номер подборщика кормоуборочного комбайна
- Пружинный проект, ПБ 16.01.607, аналог, производство ПК Пружинный проект г. Казань
КОМПЛЕКТНОСТЬ
- Зуб пружинный ПБ 16.01.607 — 1 шт.
- Крепежные элементы — не входят в комплект поставки.
ВАЖНО ПРИ ПОДБОРЕ
- Соответствие диаметра витка: внутренний диаметр спиралей составляет 35-36 мм, что должно строго соответствовать наружному диаметру несущей трубы граблины подборщика.
- Калибр проволоки: стандартный диаметр прутка равен 6,0 мм; установка зубьев меньшего сечения ведет к пропуску валка, а большего — к поломке прижимных планок.
- Порядок замены: замену деформированных или сломанных зубьев рекомендуется проводить комплектом на всей планке граблины для выдерживания одинаковой высоты рабочих концов над поверхностью поля.
- Проверка крепежа: при монтаже необходимо очистить посадочное место на трубе от грязи и затянуть крепежные болты с усилием, исключающим люфт и проворот зуба.
ТРЕБУЕТ УТОЧНЕНИЯ
1. В строке запроса наименование, артикул и изготовитель объединены в общую фразу; определен артикул ПБ 16.01.607 и производитель ПРУЖИННЫЙ ПРОЕКТ .
2. Какой точный внутренний диаметр витка пружины выполнен в текущей производственной партии?
3. Какова общая габаритная длина зуба по технологическому чертежу изготовителя?
4. Требуется ли поставка прижимных пластин и крепежных болтов вместе с зубьями?
5. Какое точное количество зубьев требуется для полной комплектации подборщика заказчика?
Характеристики
- Вес, кг:
- 0.36
- Ширина, м:
- 0.09
- Высота, м:
- 0.05
- Длинна, м:
- 0.24
Данные:
- Производитель
- ПРУЖИННЫЙ ПРОЕКТ
- Код:
- ТТ-00049031
- ШтрихКод
