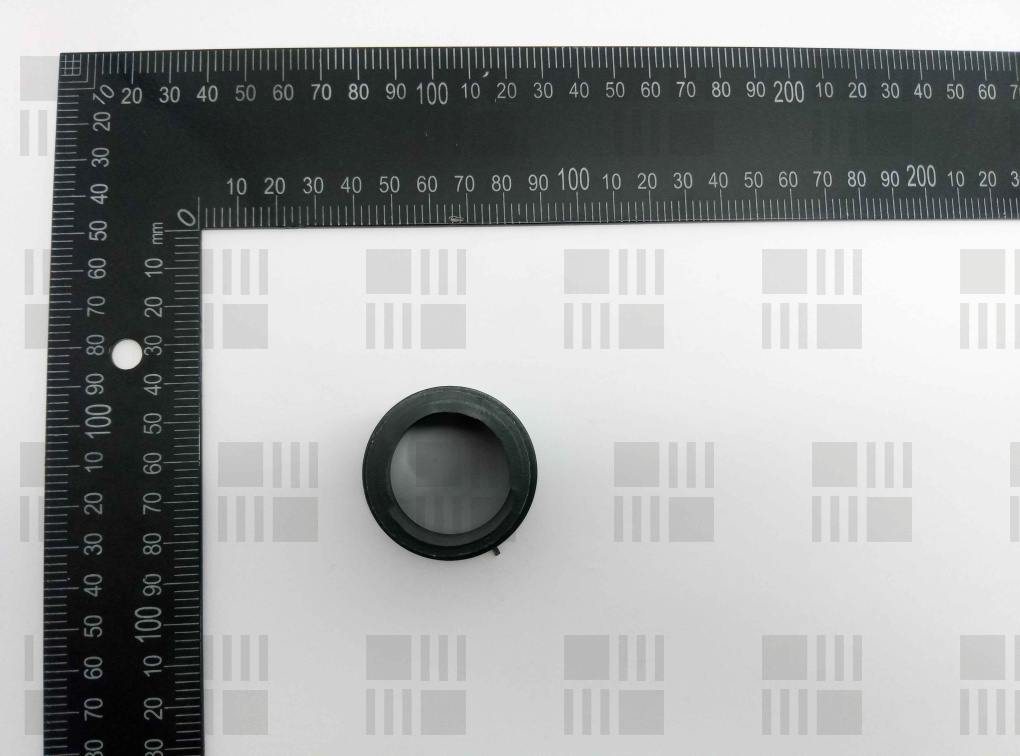

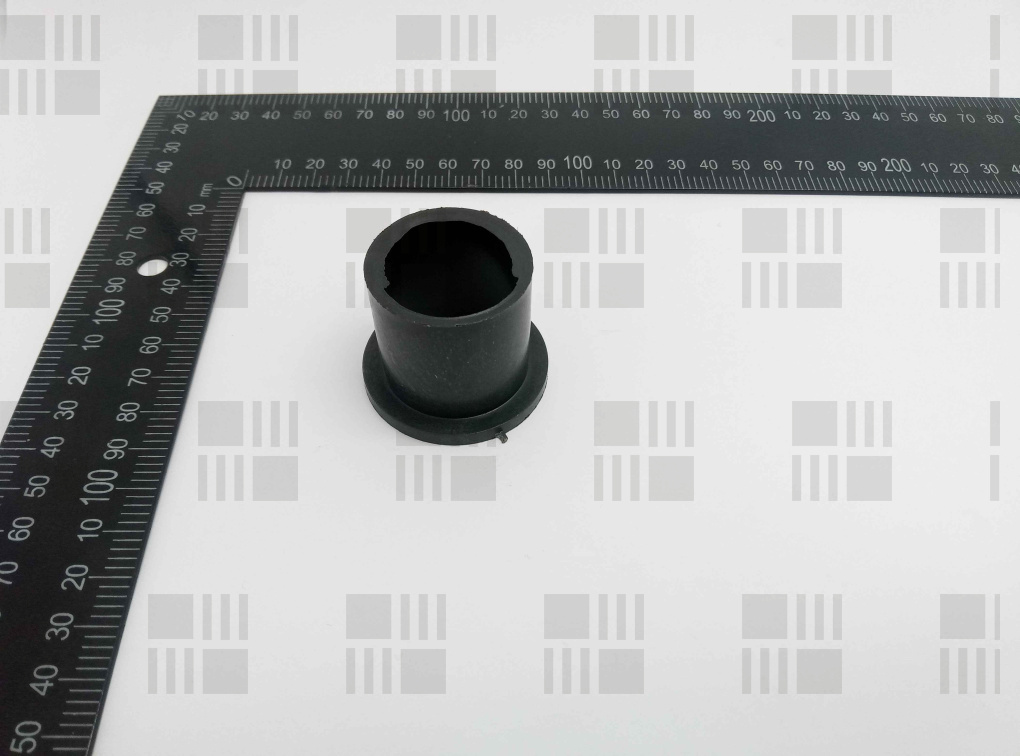

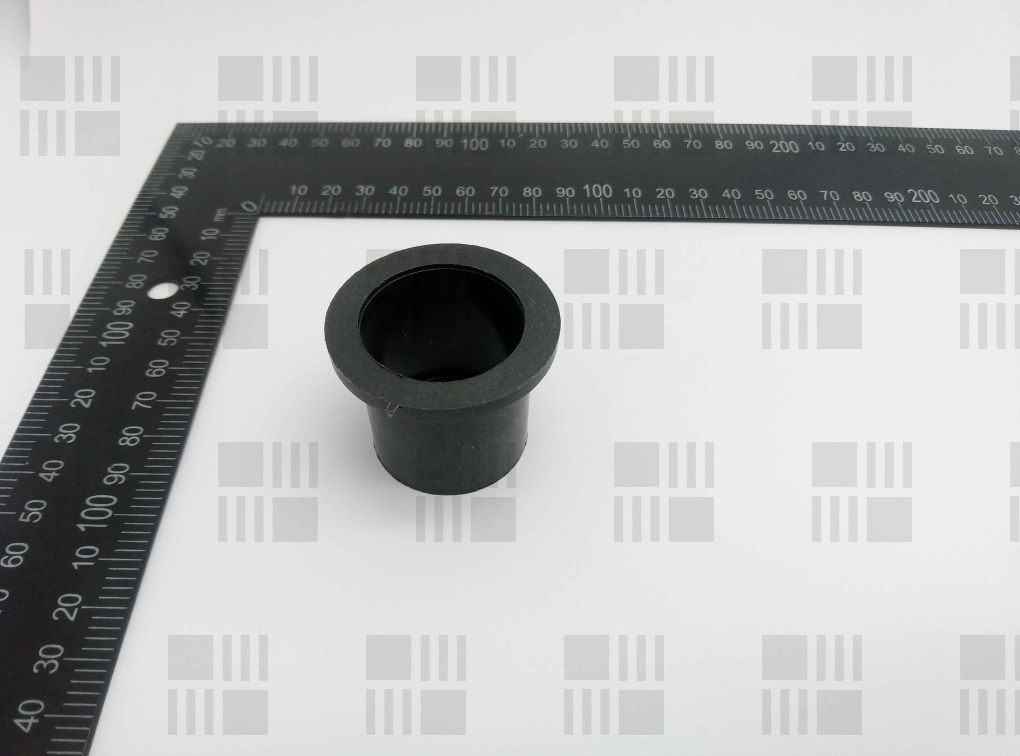

Втулка ГВК-6 ГВК-006

Артикул: ГВК-006
Код: 1-052761
25 ₽
Количество
-
шт будет добавлено
+

Описание

КРАТКОЕ ОПИСАНИЕ
Втулка ГВК-006 представляет собой антифрикционный подшипник скольжения для ступицы пальцевого колеса граблей ГВК-6. Деталь изготовлена из износостойкого полиамида ПА-6, защищает ось от прямого трения и гарантирует свободное вращение рабочих органов без применения смазки.

ДЕТАЛЬНОЕ ОПИСАНИЕ
Узел ступицы рабочего пальцевого колеса колесно-пальцевых граблей включает данную деталь в качестве радиального подшипника скольжения для посадки колеса на консольную ось. Изделие центрирует колесо относительно оси вращения и воспринимает радиальные нагрузки, возникающие при контакте пружинных зубьев со скошенной травой и микрорельефом поля. Применение полиамида исключает заклинивание при попадании пыли и мелких растительных остатков, а также обеспечивает устойчивую работу узла без постоянного жидкого смазывания.

Конструкция выполнена в виде гладкой цилиндрической втулки стандартного размера со сквозным осевым отверстием диаметром 32 мм и наружным диаметром 35 мм при монтажной длине 36 мм. Материал детали, полиамид ПА-6, обладает высокой ударной вязкостью, низким коэффициентом трения по стали и стойкостью к абразивному износу в условиях высокой запыленности сенокоса. Втулка не подвержена коррозии под действием влаги и сока кормовых трав, сохраняя стабильную геометрию в диапазоне рабочих температур от -40 до 80 градусов C.

Деталь предназначена для колесно-пальцевых прицепных граблей серий ГВК-6, ГВК-6,0А, ГВК-6Г и совместимых модификаций типа ГВВ-6. При техническом обслуживании колес перед началом сенокосного сезона необходимо проверять радиальный зазор в ступице и заменять изношенные полиамидные втулки парами на каждой рабочей секции. При сильной выработке посадочного места металлической ступицы вместо стандартной детали устанавливают ремонтную втулку с увеличенным наружным диаметром.

ХАРАКТЕРИСТИКИ
- Тип изделия: подшипник скольжения
- Бренд и модель машины: колесно-пальцевые грабли ГВК-6, ГВК-6,0А, ГВК-6Г, ГВВ-6
- Каталожный номер: ГВК-006
- Узел и место установки: ступица пальцевого рабочего колеса, посадка на ось колеса
- Размеры: внутренний диаметр 32 мм, наружный диаметр 35 мм, длина 36 мм
- Материал и термообработка: полиамид ПА-6, термообработка отсутствует
- Тип крепления и крепёж: запрессовка с натягом в посадочное отверстие ступицы
- Сторона / направление вращения: симметричная, подходит для левых и правых рабочих колес
- Количество на машину: от 16 до 24 шт.
- Масса, кг: 0,010 кг
- Комплектность: втулка - 1 шт.
- Аналоги: ГВК 006, 006 ГВК, ГВК-601, ГВК 00.006

ПРИМЕНЯЕМОСТЬ
- Бежецксельмаш ГВК-6, с 1975 года по настоящее время — ступица рабочего пальцевого колеса
- Бежецксельмаш ГВК-6,0А, с 1982 года по настоящее время — ступица рабочего пальцевого колеса
- Бежецксельмаш ГВК-6Г, с 1988 года по настоящее время — ступица рабочего пальцевого колеса
- Грабли колесно-пальцевые прицепные ГВВ-6, с 1995 года по настоящее время — ступица рабочего пальцевого колеса

АНАЛОГИ И КРОСС-НОМЕРА
- Завод Бежецксельмаш, ГВК-006, OEM, оригинальный каталожный номер детали рабочего колеса
- Завод Бежецксельмаш, ГВК 00.006, OEM, обозначение детали в сборочных каталогах
- Завод Бежецксельмаш, ГВК-601, OEM, заводской индекс взаимозаменяемой втулки колеса
- Торговые производители РФ, 006 ГВК, аналог, полиамидная втулка ступицы

КОМПЛЕКТНОСТЬ
- Втулка рабочего колеса ГВК-006: 1 шт.

ВАЖНО ПРИ ПОДБОРЕ
- Назначение по типу машины: деталь рассчитана только на колесно-пальцевые грабли серий ГВК и ГВВ и не подходит для роторных граблей ГВР-6, оснащенных иными подшипниковыми узлами граблин.
- Разграничение по каталогу: не путать со смежной втулкой ГВК-005, которая имеет другие геометрические размеры и монтируется в механизме подъема секций, а не в колесах.
- Контроль износа ступицы: перед установкой требуется проверить внутреннее гнездо ступицы; при наличии радиальной выработки стандартная втулка диаметром 35 мм будет проворачиваться, что требует применения ремонтной детали с наружным диаметром 35,5 мм или 37,4 мм.
- Парность установки: в каждом рабочем пальцевом колесе монтируются две втулки, их замену необходимо производить исключительно парой для исключения перекоса колеса на оси.

ТРЕБУЕТ УТОЧНЕНИЯ
- Требуется стандартный наружный размер втулки ?
- Предполагается поштучная поставка детали или заводская упаковка ?
