Зуб грабельный (ГПГ) ГА-1007
- Вес, кг:
- 0.9
- Ширина, м:
- 0.33
- Высота, м:
- 0.01
- Длинна, м:
- 0.76
Описание
КРАТКОЕ ОПИСАНИЕ

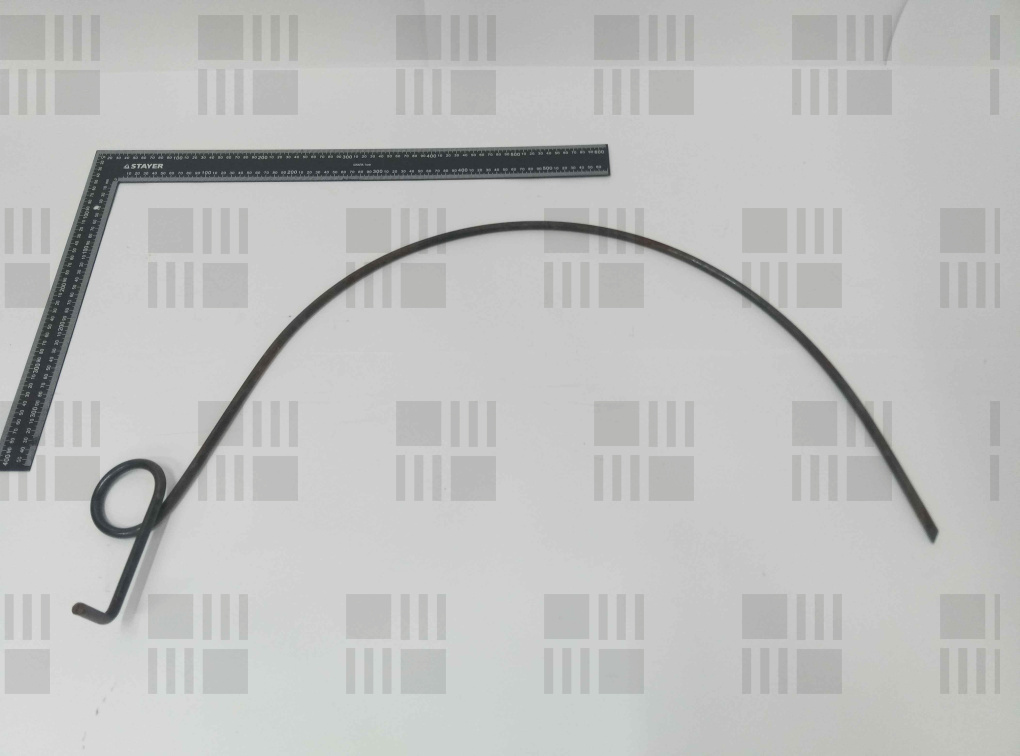

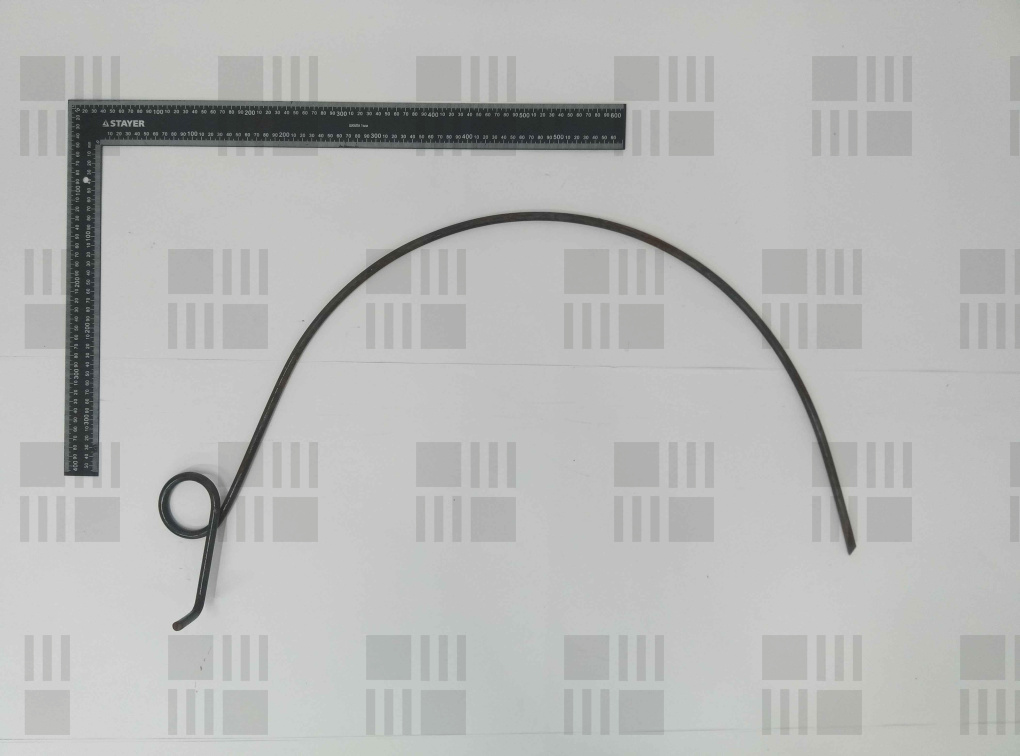

Пружинный дугообразный зуб ГА-1007 диаметром 10 мм с посадочной петлей 54 мм предназначен для поперечных гидрофицированных граблей серий ГП, ГПГ и ГПП. Рабочий орган формирует валок оптимальной плотности и копирует микрорельеф поля без повреждения дернины.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Рабочий орган устанавливается на несущую штангу бруса поперечных гидрофицированных граблей и служит для сгребания провяленной или сухой травяной массы в валки, а также для ворошения сена в прокосах. При поступательном движении агрегата скошенная масса собирается во внутреннем пространстве дуги, после чего гидросистема трактора поднимает брус, и сено сбрасывается через решетку на поверхность поля.

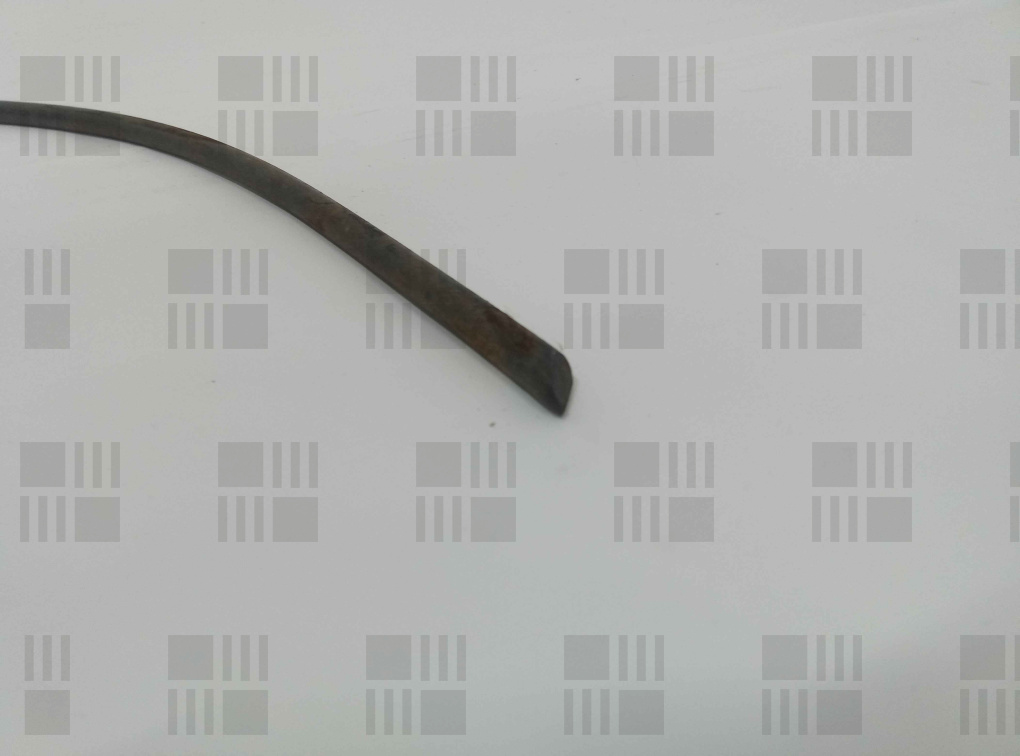

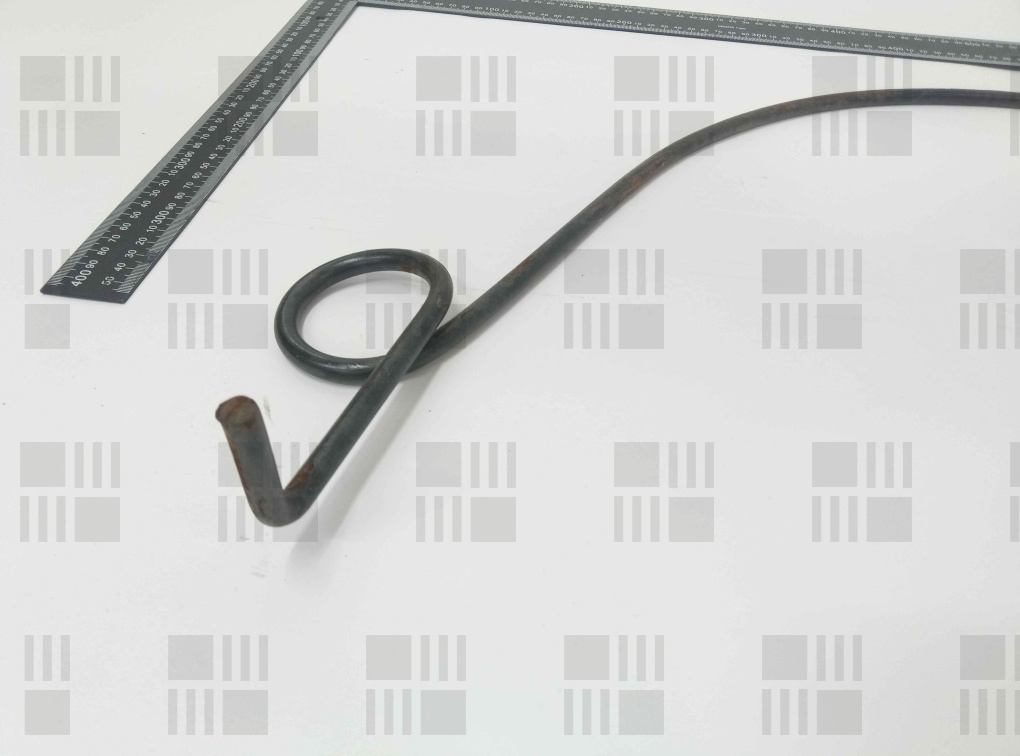

Деталь изготавливается из высокоуглеродистой рессорно-пружинной стали марок 60С2А, 65Г или 69Г по ГОСТ 14959-79 из круглого прутка диаметром 10 мм. Термическая обработка методом закалки и отпуска обеспечивает высокую упругость, устраняет остаточные механические напряжения и препятствует пластической деформации при ударах о неровности почвы и стерню. Форма в виде серпа с сужающимся к концу радиусом кривизны гарантирует удерживание объема сена и сход массы при разгрузке. На верхнем конце граблины сформирована монтажная петля внутренним диаметром 54 мм для свободного шарнирного качания на несущей трубе.
Зуб рассчитан на эксплуатацию при постоянном трении о грунт и циклических изгибающих нагрузках в составе отечественных прицепных и навесных граблей серий ГП, ГПГ, ГПП и ПНП. При монтаже проверяется свободный ход петли на штанге и исправность зубодержателей, а деформированные пальцы подлежат замене для поддержания единой высоты валка.
ХАРАКТЕРИСТИКИ
- Тип изделия: зуб грабельный пружинный
- Бренд и модель машины: грабли поперечные тракторные прицепные, навесные и гидрофицированные ГПГ-4, ГПГ-6, ГПГ-12, ГПГ-14, ГП-14, ГП2-14А, ГПП-6,0, ГП-10, ПНП-3, ГП-Ф-6,0, ГП-Ф-10, ГП-Ф-16
- Каталожный номер: ГА-1007
- Узел и место установки: грабельный аппарат, несущая штанга бруса
- Размеры, мм : диаметр прутка 10 мм, внутренний диаметр крепежной петли 54 мм, длина по дуге 1140-1210 мм, габариты проекции 800x400x10 мм
- Материал и термообработка: сталь рессорно-пружинная 60С2А, 65Г, 69Г , объемная закалка с последующим отпуском
- Тип крепления и крепёж: шарнирный на штангу через петлю, фиксация зубодержателем типа ГИ 0641
- Сторона / направление вращения: не применимо
- Количество на машину: 80 шт.
- Масса, кг: 0,88-0,91 кг
- Комплектность: зуб грабельный штучный без крепежных элементов
- Аналоги: не найдены
ПРИМЕНЯЕМОСТЬ
- Грабли поперечные гидравлические ГПГ-4, ГПГ-6, ГПГ-12, ГПГ-14 — грабельный брус
- Грабли поперечные прицепные ГП-10, ГП-14, ГП2-14А — грабельный брус
- Грабли поперечные полунавесные ГПП-6,0, ГПП-6,0Г — грабельный брус
- Грабли поперечные фуражные ГП-Ф-6,0, ГП-Ф-10, ГП-Ф-16 — грабельный брус
- Грабли поперечные навесные ПНП-3 — грабельный брус
АНАЛОГИ И КРОСС-НОМЕРА
- Отечественные заводы сельхозмашиностроения, ГА-1007, OEM, оригинальный каталожный номер пружинного пальца поперечных граблей
- Альтернативные кросс-номера: не найдены
КОМПЛЕКТНОСТЬ
- Зуб грабельный ГА-1007 — 1 шт. Прижимные скобы, гребенки и крепежные болты в поставку не входят.
ВАЖНО ПРИ ПОДБОРЕ
- Сверить внутренний диаметр крепежной петли с наружным диаметром несущей трубы грабельного аппарата.
- Проверить диаметр прутка , не допуская одновременной установки в один рабочий ряд стандартных зубьев и облегченных версий диаметром 8 мм во избежание неравномерной нагрузки.
- Осмотреть посадочные зубодержатели ГИ 0641 на наличие выработки: люфт держателя вызывает заклинивание петли и последующий излом зуба.
- После монтажа отрегулировать нижние концы зубьев в одну линию по горизонту для предотвращения подрывания грунта и исключения потерь сена.
ТРЕБУЕТ УТОЧНЕНИЯ
- Необходимость поставки держателей зуба ГИ 0641 совместно с пружинными зубьями.
