Зуб пружинный (ПРФ, ППТ, ППР, Дон-680, КСК) ПБ 16.01.607
- Вес, кг:
- 0.35
- Ширина, м:
- 0.09
- Высота, м:
- 0.01
- Длинна, м:
- 0.24
Описание
КРАТКОЕ ОПИСАНИЕ
Рабочий орган барабанного подборщика сельскохозяйственных машин, предназначенный для чистого сбора валков сена или соломы и перемещения массы в камеру прессования. Изготовлен из пружинной проволоки диаметром 6,0 мм с витковой амортизационной зоной для гашения ударных нагрузок.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Деталь устанавливается на граблины подбирающего барабана пресс-подборщиков и кормоуборочных комбайнов для непрерывного захвата растительной массы из валка и ее транспортировки в рабочую камеру. Во время вращения барабана палец контактирует со стеблями и стерней, испытывая постоянные знакопеременные нагрузки и точечные удары о почву.

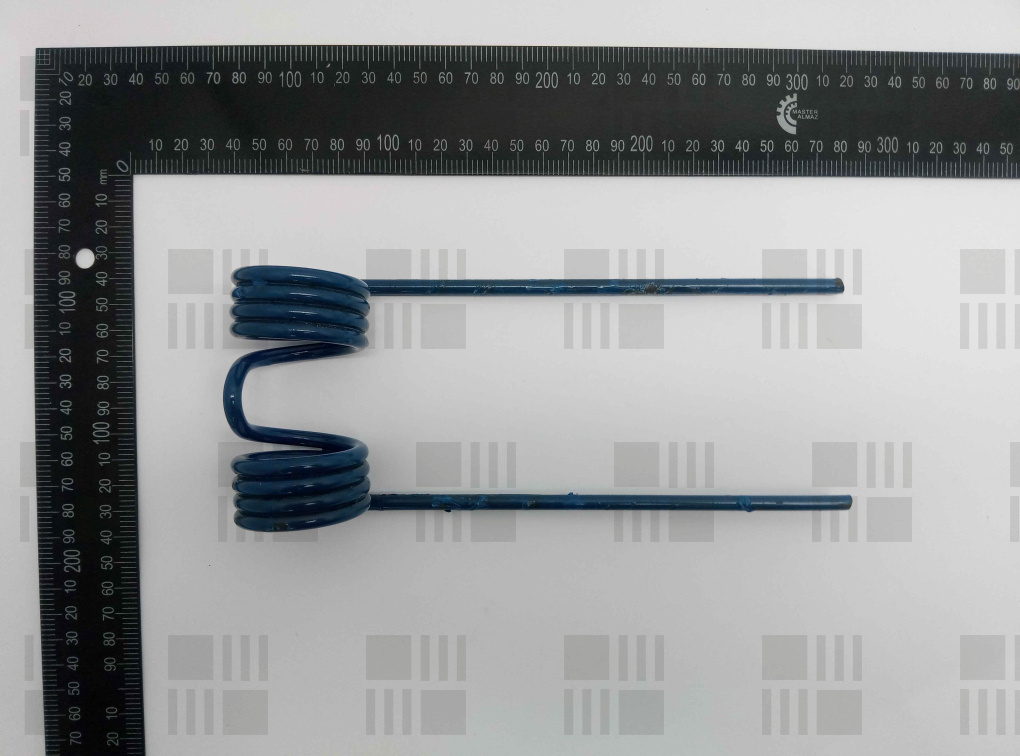

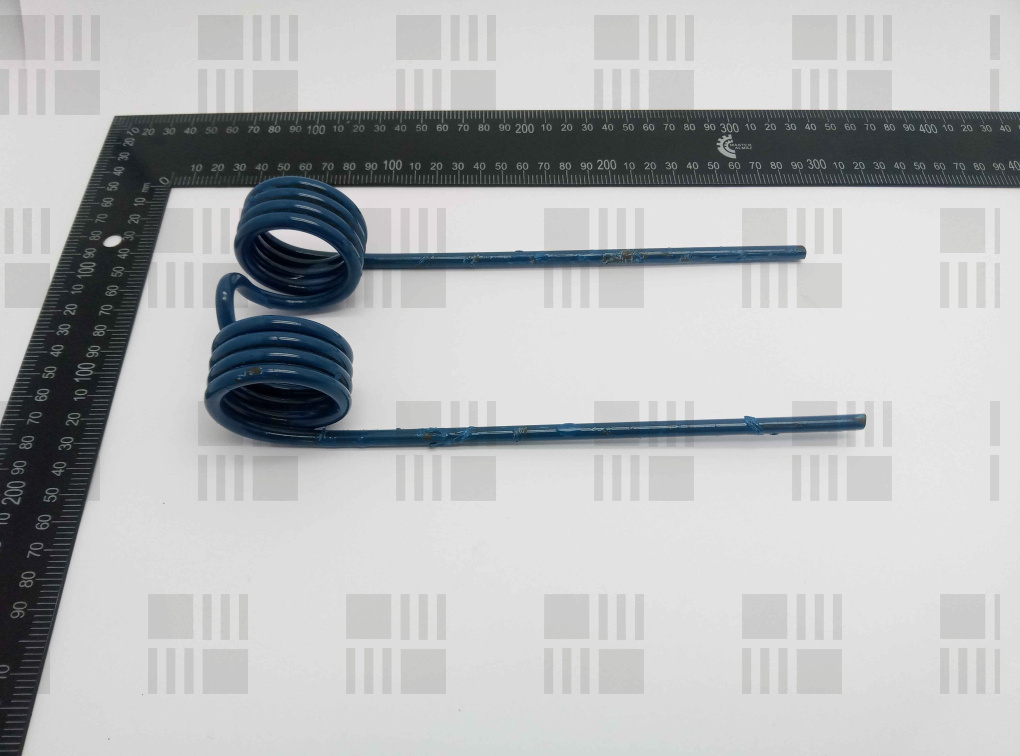

Изделие изготавливается из высокоуглеродистой стали марки 65Г и проходит полную термическую обработку для достижения оптимального баланса упругости и твердости. Конструкция включает прямой подбирающий палец, спиральную часть с внутренним диаметром 35-36 мм, работающую на кручение, и петлевой хвостовик для прижима к несущей трубе. Наружная поверхность детали покрыта защитным полимерно-порошковым слоем для эффективного предотвращения коррозии при работе во влажной среде.
Зуб монтируется на машинах серий ПР-Ф, ППТ, ППР, а также на подборщиках комбайнов Дон-680 и КСК-100 с помощью болта М8 и специальной шайбы зуба ПБ 16.01.418. При подборе важно соблюдать диаметр прутка 6,0 мм и внутренний диаметр витка, а при монтаже проверять отсутствие трения пальца о кромки металлических скатов. Эксплуатация с деформированными или заклинившими зубьями ведет к повреждению кожуха подборщика и нарушению равномерности подачи корма.
ХАРАКТЕРИСТИКИ
- Тип изделия: зуб пружинный подборщика
- Марка техники: Бобруйскагромаш, Ростсельмаш, Гомсельмаш, Бежецксельмаш, Унисибмаш
- Модель техники: ПР-Ф-110, ПР-Ф-145, ПР-Ф-180, ПР-Ф-750, ППТ-041, ППР-Ф-1,8, КСК-100, Дон-680
- Каталожный номер: ПБ 16.01.607
- Узел и место установки: барабан подборщика, граблина
- Диаметр прутка: 6,0 мм
- Длина общая: 229-239 мм
- Ширина общая: 90-94 мм
- Внутренний диаметр витка пружины: 35-36 мм
- Материал: пружинная сталь 65Г
- Термообработка: закалка с отпуском
- Защитное покрытие: полимерно-порошковое
- Тип крепления: прижимное болтовое соединение через фасонную шайбу зуба ПБ 16.01.418
- Применяемый крепёж: болт М8x40 или М8x45 с гайкой и пружинной шайбой
- Сторона установки: универсальная
- Количество на машину: 35 шт. ; на комбайнах КСК-100 и Дон-680 зависит от ширины захвата подборщика
- Масса: 0,340-0,350 кг
- Комплектность: деталь штучная
- Аналоги: представлены в соответствующем разделе
ПРИМЕНЯЕМОСТЬ
- Бобруйскагромаш, пресс-подборщик рулонный ПР-Ф-110 , с 1990-х по н. в. — граблина подборщика
- Бобруйскагромаш, пресс-подборщик рулонный ПР-Ф-145 , с 1990-х по н. в. — граблина подборщика
- Бобруйскагромаш, пресс-подборщик рулонный ПР-Ф-180 , с 1990-х по н. в. — граблина подборщика
- Бобруйскагромаш, пресс-подборщик рулонный ПР-Ф-750, с 2000-х по н. в. — граблина подборщика
- Бобруйскагромаш, пресс-подборщик рулонный ППР-Ф-1,8, с 1990-х по н. в. — граблина подборщика
- Бежецксельмаш, пресс-подборщик рулонный ПР-145С, с 2000-х по н. в. — граблина подборщика
- Унисибмаш, пресс-подборщик тюковый ППТ-041 Тюкан, ППТ-160, с 2000-х по н. в. — подборщик
- Гомсельмаш, комбайн кормоуборочный КСК-100, КСК-100А, с 1980-х по н. в. — подборщик барабанный
- Ростсельмаш, комбайн кормоуборочный Дон-680, Дон-680М, с 1995 по н. в. — подборщик валков
АНАЛОГИ И КРОСС-НОМЕРА
- Бобруйскагромаш, ПБ 16.01.607, OEM, оригинальный номер завода-изготовителя пресс-подборщиков
- Бобруйскагромаш, ПБ 16.01.607Б, OEM, заводская модернизированная модификация
- Ростсельмаш, ПБ.16.01.607, OEM, номер в каталоге подборщика комбайна Дон-680
- Гомсельмаш, КИС 0903609, OEM, каталожный номер подборщика КСК-100
- Завод пружин, ЗП-ПБ.16.01.607, аналог, взаимозаменяемый пружинный зуб
- Пружинный проект, ПБ.16.01.607, аналог, взаимозаменяемый пружинный зуб
КОМПЛЕКТНОСТЬ
- Зуб пружинный ПБ 16.01.607: 1 шт.
Прижимная шайба зуба ПБ 16.01.418 и крепежные элементы в комплект поставки не входят и заказываются отдельно.
ВАЖНО ПРИ ПОДБОРЕ
- Контроль геометрии посадки: внутренний диаметр витка пружины составляет 35-36 мм при толщине прутка 6,0 мм, что рассчитано на несущую трубу граблины и заводскую прижимную планку ПБ 16.01.418.
- Надежность фиксации: крепление выполняется болтом М8 с обязательным использованием пружинной шайбы или контргайки для исключения ослабления затяжки от вибрации.
- Регулировка зазора со скатами: после закрепления зуба требуется провернуть барабан вручную и убедиться, что палец свободно проходит по центру паза между скатами подборщика без касания металла.
- Проверка соседних элементов: при поломке пальца рекомендуется осмотреть все зубья на граблине на наличие остаточной пластической деформации и усталостных микротрещин.
ТРЕБУЕТ УТОЧНЕНИЯ
1. Требуется ли поставка изделия конкретного завода ?
2. Необходима ли дополнительная комплектация прижимными шайбами ПБ 16.01.418 и крепежными болтами М8x40?
3. На какую именно модификацию и ширину захвата подборщика планируется установка для подтверждения полного комплекта зубьев ?
4. Какое защитное покрытие металла требуется по условиям эксплуатации и хранения техники ?
Характеристики
- Вес, кг:
- 0.35
- Ширина, м:
- 0.09
- Высота, м:
- 0.01
- Длинна, м:
- 0.24
Данные:
- Производитель
- Неизвестно
- Код:
- 1-007485
- ШтрихКод
