Державка зубьев ПРФ-145 ПР 07.00.220-01

Артикул: ПР 07.00.220-01
Код: 1-059855
2 436 ₽
Количество
-
шт будет добавлено
+

Описание

КРАТКОЕ ОПИСАНИЕ

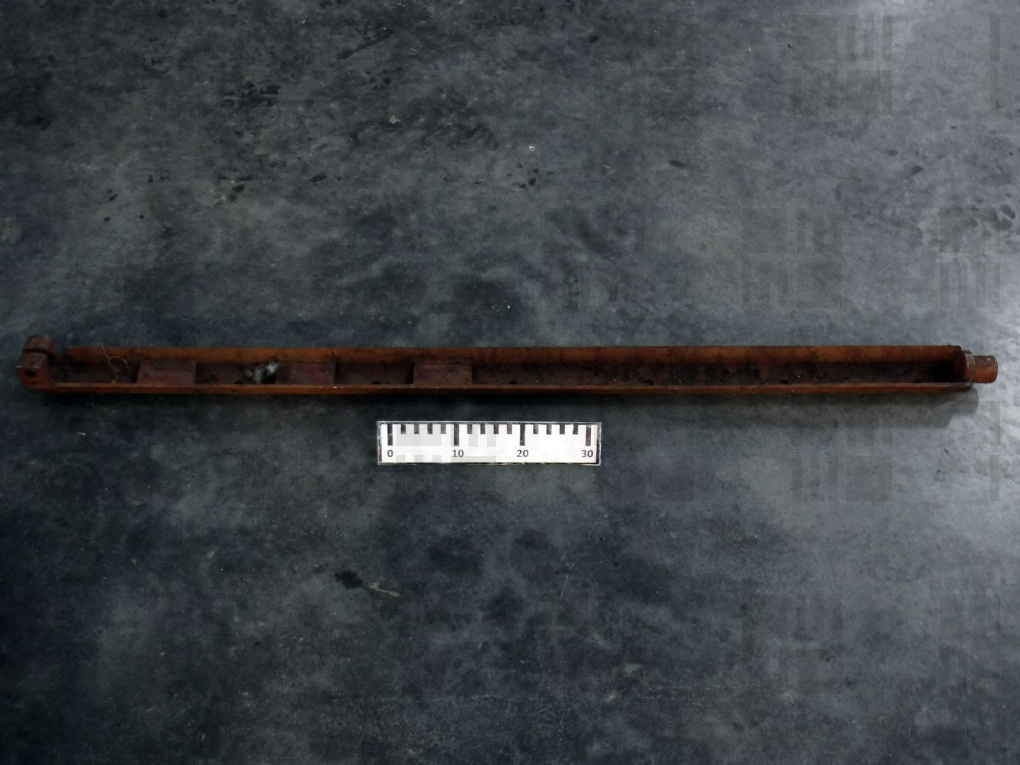

Державка зубьев ПР 07.00.220-01 представляет собой несущую трубчатую штангу барабана подборщика рулонного пресс-подборщика ПРФ-145. Деталь служит для фиксации 7 пружинных зубьев и отличается от модификации ПРФ-180 меньшей длиной 1240 мм под ширину захвата подборщика 1,4 м.

ДЕТАЛЬНОЕ ОПИСАНИЕ
Деталь монтируется в барабан подборщика ПР 07.000 кормоуборочного пресс-подборщика и служит основой граблины, задающей траекторию движения пальцев при сборе валка. Конструктивно изделие выполнено в виде жесткой стальной трубы круглого сечения с приваренными штампованными пластинами и опорными цапфами по торцам. На штангу устанавливается 7 рабочих зубьев, крепящихся болтовыми соединениями через предусмотренные технологические отверстия.

Узел работает в тяжелых условиях знакопеременных циклических и ударных нагрузок при контакте пальцев с массой растительного сырья и неровностями поля. Вращательное движение барабана преобразуется в колебательное перемещение граблин через кинематическую связь торцевого кулачка и направляющей дорожки. Изделие применяется на рулонных пресс-подборщиках ПР-Ф-145 и ПР-Ф-110 производства предприятия Бобруйскагромаш и сопоставимых машинах.

При сезонной дефектовке проверяют геометрию трубы на отсутствие остаточного скручивания, выработку цапф и состояние сварных швов крепежных пластин. Замена узла необходима при геометрическом изгибе или обрыве проушин, так как перекос приводит к ударам зубьев о смежные элементы подборщика и повреждению роликов. При покупке критично сверить сопряжение хвостовика с кулачком, который может иметь исполнение под паз или под поперечное отверстие.

ХАРАКТЕРИСТИКИ
- Тип изделия: державка зубьев подборщика
- Бренд и модель машины: Бобруйскагромаш ПР-Ф-145, ПР-Ф-110
- Каталожный номер: ПР 07.00.220-01
- Узел и место установки: механизм подборщика ПР 07.000 / ПР-1,4.06.00.000, ротор граблин
- Габаритная длина: 1240 мм
- Наружный диаметр трубы: не указано
- Количество мест под пружинные зубья: 7 шт.
- Материал и термообработка: конструкционная сталь, термообработка не указана
- Тип крепления и крепеж: цапфы в диски подборщика, фиксация кулачка шпонкой или болтом, монтаж зубьев болтами М10
- Сторона / направление вращения: симметричная граблина, вращение барабана по направлению движения агрегата
- Количество на машину: 5 шт.
- Масса: 6,300-6,500 кг
- Комплектность: сварная штанга без установленных зубьев и метизов
- Аналоги: ПР-1,4.06.01.030

ПРИМЕНЯЕМОСТЬ
- Бобруйскагромаш, ПР-Ф-145, все годы выпуска — механизм подборщика ПР 07.000 / ПР-1,4.06.00.000
- Бобруйскагромаш, ПР-Ф-145Б, все годы выпуска — механизм подборщика ПР 07.000 / ПР-1,4.06.00.000
- Бобруйскагромаш, ПР-Ф-110, все годы выпуска — механизм подборщика ПР-1,4.06.00.000
- Бобруйскагромаш, ПР-Ф-110Б, все годы выпуска — механизм подборщика ПР-1,4.06.00.000

АНАЛОГИ И КРОСС-НОМЕРА
- Бобруйскагромаш, ПР-1,4.06.01.030, OEM, заводской номер граблины по каталогу сборочных единиц
- Бобруйскагромаш, ПР 07.110, OEM, обозначение граблины в каталогах деталей подборщика

КОМПЛЕКТНОСТЬ
- Сварная трубчатая державка зубьев с цапфами и приварными планками — 1 шт.

ВАЖНО ПРИ ПОДБОРЕ
- Совместимость с кулачком управления: деталь выпускается в двух модификациях сопряжения с кулачком подборщика , поэтому перед заказом требуется проверить торец родной детали.
- Состояние ответных деталей: при замене погнутой державки требуется осмотреть дорожку кулачкового механизма, ролики и опорные диски подборщика на предмет износа и перекосов.

ТРЕБУЕТ УТОЧНЕНИЯ
- Исполнение хвостовика под кулачок: требуется версия под кулачок с пазом  или с радиальным отверстием под болт?
- Размеры трубы: требуется ли уточнить наружный диаметр и толщину стенки несущей трубы ?
- Комплектация: требуется ли дополнительно поставить комплект пружинных зубьев ПБ 16.01.607 и крепежные болты с гайками?
