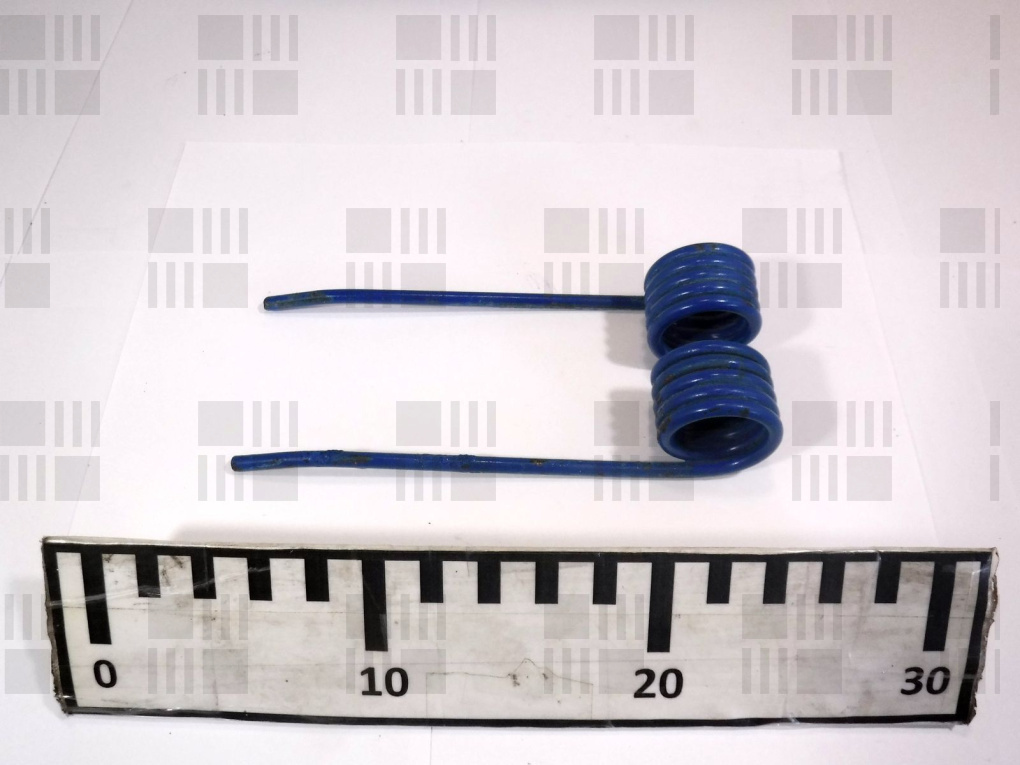

Зуб пружинный 12R004

Артикул: 12R004
Код: 1-055562
196 ₽
Количество
-
шт будет добавлено
+

Описание

КРАТКОЕ ОПИСАНИЕ

Зуб пружинный подборщика с артикулом 12R004 предназначен для чистого подбора валка и подачи растительной массы в камеру прессования. Изделие выполнено из пружинной проволоки диаметром 5,5 мм с двухсторонней навивкой витков внутренним диаметром 29 мм и межосевой шириной 75 мм.

ДЕТАЛЬНОЕ ОПИСАНИЕ

Деталь монтируется на граблинах ротора подборщика рулонных пресс-подборщиков и служит для непрерывного захвата скошенных трав, сена и соломы из валка с последующей транспортировкой в прессовальную камеру. Пружинная конструкция пальца обеспечивает эластичный контакт со стерней и неровностями микрорельефа поля, минимизируя потери листовой фракции и исключая поломку рабочего органа при соударении с камнями или препятствиями.

Изделие представляет собой симметричный сдвоенный зуб, изготовленный методом холодной навивки из высокоуглеродистой или легированной пружинной стали. Термическая обработка методом закалки с последующим средним отпуском придает материалу высокий предел упругости и сопротивление усталостным циклическим нагрузкам. Внешняя поверхность защищена порошковой полимерной эмалью либо гальваническим цинковым покрытием, предотвращающим коррозионное разрушение при работе с влажной зеленой массой и при сезонном хранении техники.

Палец устанавливается на барабан подборщика рулонных пресс-подборщиков Wolagri, Mascar и Навигатор-НМ, а также на грабли-валкообразователи Samasz. Фиксация выполняется к стальному брусу граблины болтовым соединением через центральную монтажную петлю и прижимную пластину. При техническом обслуживании или подготовке к сезону рекомендуется проверять соосность зубьев и целостность витков, заменяя деформированные и сломанные элементы полными комплектами на одном брусе для исключения неравномерности захвата валка.

ХАРАКТЕРИСТИКИ

- Тип изделия: зуб пружинный сдвоенный
- Бренд и модель машины: Wolagri Columbia, Mascar Corsa, Навигатор-НМ JB15 и RB15
- Каталожный номер: 12R004
- Узел и место установки: барабан подборщика, несущая труба граблины
- Диаметр проволоки: 5,5 мм
- Внутренний диаметр пружинного витка: 29 мм
- Наружный диаметр пружинного витка: 40-42 мм
- Длина общая: 182 мм
- Ширина габаритная по виткам: 75 мм
- Количество витков: 5
- Материал: сталь рессорно-пружинная высокоуглеродистая
- Термическая обработка: объемная закалка с отпуском
- Защитное покрытие: порошковое полимерное или цинковое
- Тип крепления и крепеж: болтовое соединение через прижимную планку, болт М8x55
- Сторона установки: симметричная конструкция
- Количество на машину: от 60 до 120 шт.
- Масса: 0,270 кг

ПРИМЕНЯЕМОСТЬ

- Wolagri, Columbia R10, Columbia R12, Super 2000, 2001-н.в. — подборщик пресс-подборщика
- Навигатор-НМ, JB15, RB15, 2008-н.в. — подборщик рулонного пресс-подборщика
- Mascar, Corsa 120, Corsa 150, 2002-н.в. — подборщик рулонного пресс-подборщика
- Mascar, Tuareg 125, Tuareg 155, Mustang, 2005-н.в. — подборщик рулонного пресс-подборщика
- Samasz, Twist 255, Twist 300, Twist 600, 2012-н.в. — граблины подборщика валкообразователя

АНАЛОГИ И КРОСС-НОМЕРА

- Tonutti Wolagri, 12R004, OEM, базовый каталожный номер завода-изготовителя
- Mascar, 500.077, OEM, оригинальный каталожный номер Mascar
- Mascar, 500.090, OEM, каталожный номер взаимозаменяемой модификации Mascar
- Навигатор-НМ, 12R004-01, OEM, каталожный номер для машин моделей JB15 и RB15
- Samasz, 500077M, OEM, каталожный номер для валкообразователей серии Twist
- Morga, MISP-005-006, аналог, номер взаимозаменяемого изделия польского производства

КОМПЛЕКТНОСТЬ

- Зуб пружинный 12R004 без монтажных метизов: 1 шт.

ВАЖНО ПРИ ПОДБОРЕ

- Посадочный диаметр витков: внутренний диаметр пружины составляет 29 мм и рассчитан на монтаж на несущую трубу граблины диаметром 28 мм. Установка на трубы другого сечения вызывает недопустимый люфт либо излом витка при затяжке.
- Межосевой габарит: ширина между рабочими пальцами составляет 75 мм. Отклонение шага приводит к постоянному трению усов о защитные оцинкованные полосы  подборщика.
- Крепежные элементы: фиксация осуществляется болтом М8 с классом прочности не ниже 8.8 и самоконтрящейся гайкой. Применение мягкого крепежа ведет к срезу болтов при ударных нагрузках о валок.
- Равномерность жесткости: при массовой поломке зубьев в одном ряду граблины замену рекомендуется выполнять комплектом на весь брус, чтобы исключить пропуски растительной массы из-за разной остаточной упругости старых и новых пружин.

ТРЕБУЕТ УТОЧНЕНИЯ

1. Какова точная модификация пресс-подборщика и рабочая ширина захвата установленного подборщика ?
2. Какой внешний диаметр несущей трубы граблины на вашей технике ?
3. Требуется ли поставка монтажного комплекта крепежа ?
4. Какое исполнение защитного покрытия предпочтительно для условий эксплуатации хозяйства ?
