Звено перех. для спец цепи ПРФ-145 П-ПР-38,1-127

Артикул: П-ПР-38,1-127
Код: ЦБ-00009264
309 ₽
Количество
-
шт будет добавлено
+

Описание

КРАТКОЕ ОПИСАНИЕ
Звено переходное изогнутого типа для роликовой цепи шага 38,1 мм  с разрушающей нагрузкой 127 кН. Применяется для замыкания нечетного контура цепных передач привода прессующего механизма пресс-подборщиков ПРФ-145. Конструкция обеспечивает переход между внешним и внутренним звеном цепи.

ДЕТАЛЬНОЕ ОПИСАНИЕ

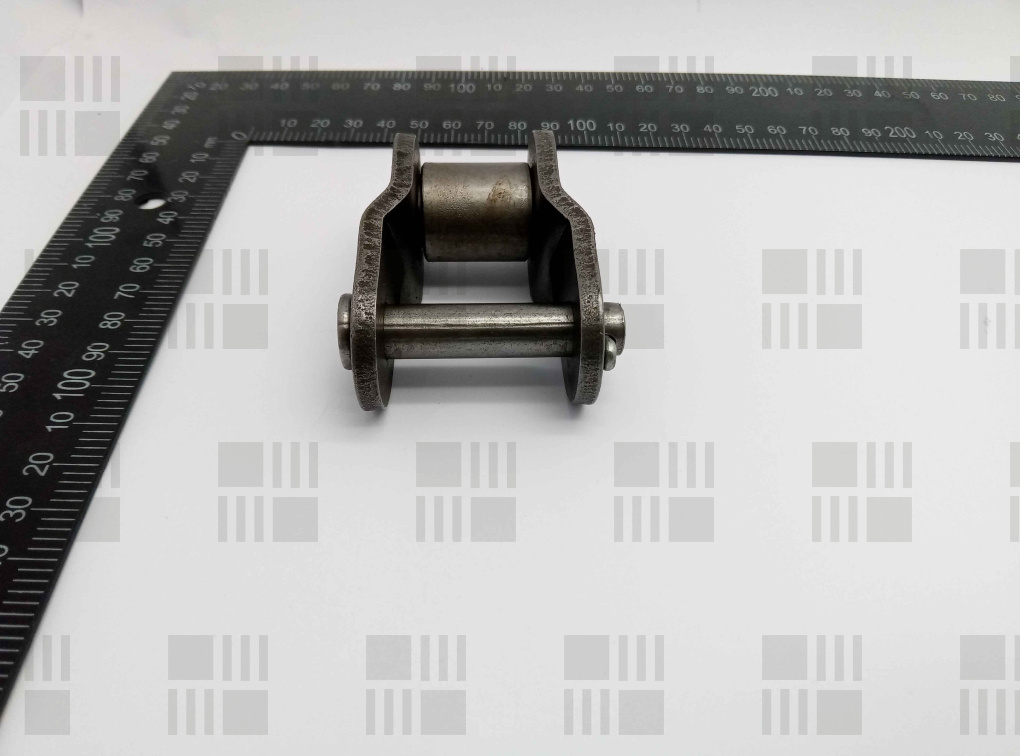

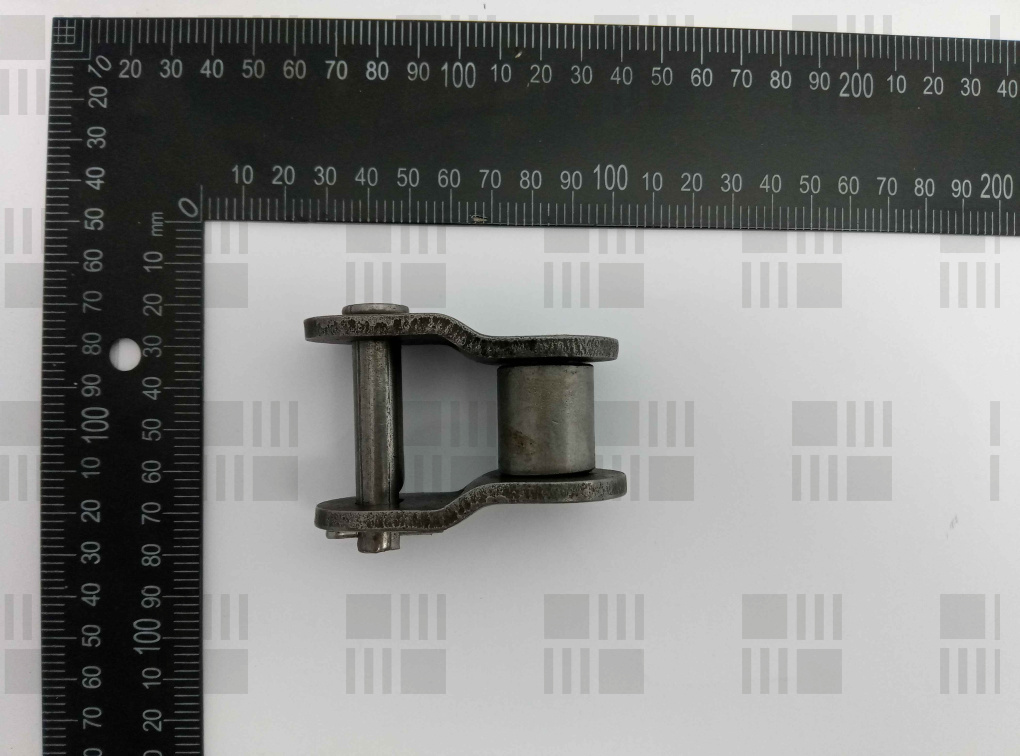

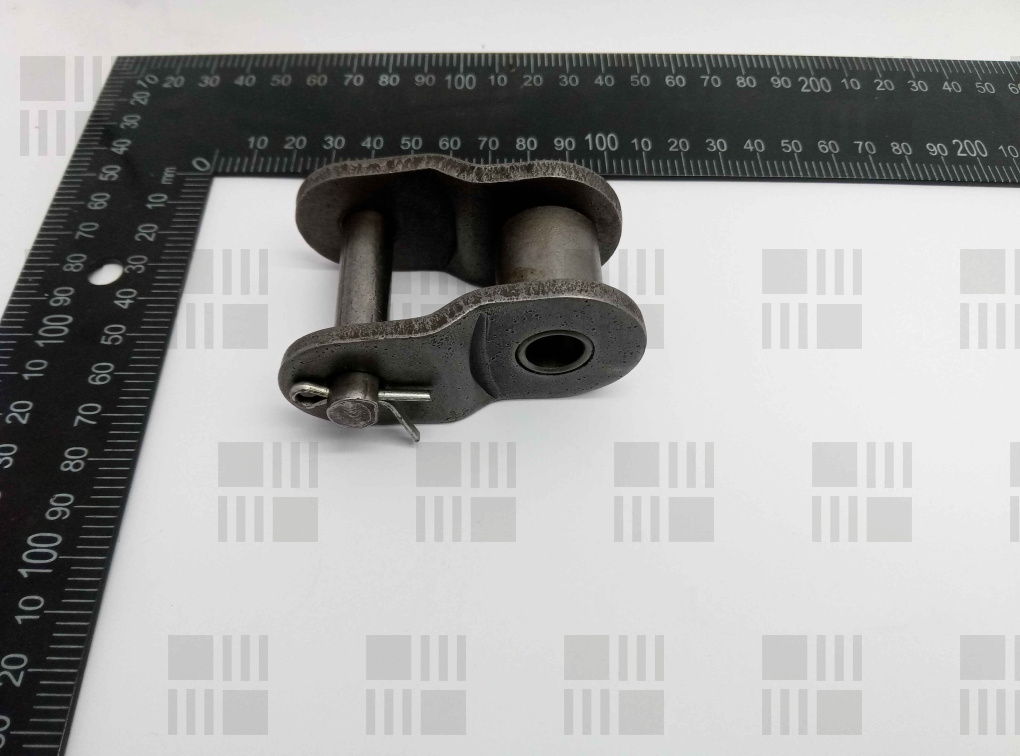

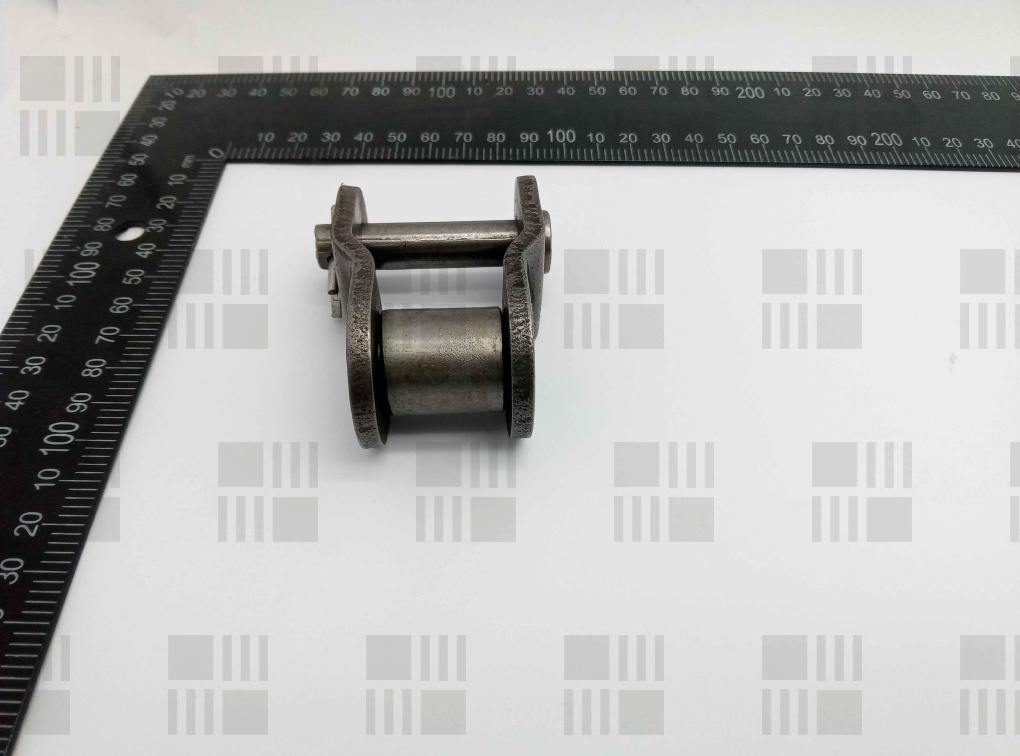

Узел устанавливается в цепной контур привода прессующего механизма и приводных звездочек рулонных пресс-подборщиков семейства ПРФ-145. Деталь предназначена для регулировки общей длины цепного полотна и замыкания контура при нечетном числе звеньев в передаче. Конструкция включает пару изогнутых стальных пластин, соединительный валик с проточкой под шплинт и вращающийся каленый ролик.

Пластины и валик изготовлены из легированной конструкционной стали с термической обработкой токами высокой частоты для повышения сопротивления контактной и ударной усталости. Геометрия переходного звена полностью соответствует нормам ГОСТ 13568-97 для цепей нормального ряда типа ПР-38,1-127 и международного стандарта ISO 606 . Деталь рассчитана на циклическую работу в запыленной среде кормозаготовительных агрегатов при высоких динамических рывках во время прессования рулона.

При выполнении монтажа следует учитывать, что наличие переходного звена снижает расчетную усталостную прочность цепного контура на 20-30 процентов относительно стандартных прямых звеньев. Перед установкой необходимо проверить диаметр ролика и ширину между пластинами во избежание заклинивания на ведущих венцах звездочек. Запрещается расклепывать термообработанный палец вместо штатного шплинтования, так как это вызывает локальные трещины и последующий обрыв цепи под нагрузкой.

ХАРАКТЕРИСТИКИ
- Тип изделия: переходное звено  приводной роликовой цепи
- Бренд и модель машины: Бобруйскагромаш ПРФ-145, ПРФ-180, ПР-Ф-110
- Каталожный номер: П-ПР-38,1-127
- Узел и место установки: привод прессующего механизма, контур цепной передачи
- Шаг цепи: 38,1 мм
- Разрушающая нагрузка: 127 кН
- Диаметр ролика: 22,23 мм
- Диаметр валика : 11,10 мм
- Расстояние между внутренними пластинами: 25,4 мм
- Длина валика: 58,0 мм
- Толщина пластины: 4,8 мм
- Материал и термообработка: сталь 40Х с объемной закалкой и ТВЧ
- Тип крепления и крепёж: разборный замок с фиксирующим шплинтом
- Сторона / направление вращения: узкой изогнутой частью по ходу движения цепи
- Количество на машину: 1 шт. на контур цепи с нечетным количеством звеньев
- Масса: 0,183 кг
- Комплектность: пластины переходные в сборе с роликом и втулкой, валик, шплинт
- Аналоги: приведены в разделе аналогов

ПРИМЕНЯЕМОСТЬ
- Бобруйскагромаш, ПРФ-145, с 1993 по н. в. — привод прессующего механизма
- Бобруйскагромаш, ПРФ-180, с 1993 по н. в. — привод прессующего механизма
- Бобруйскагромаш, ПР-Ф-110, с 2000 по н. в. — привод прессующего механизма
- Универсальное применение, стандарты ГОСТ 13568-97 и ISO 606 — цепные контуры типоразмера ПР-38,1-127

АНАЛОГИ И КРОСС-НОМЕРА
- Бобруйскагромаш, П-ПР-38,1-127, Тип: OEM, оригинальный компонент привода
- ISO 606, OL 24A-1, Тип: аналог, международный стандарт для цепей 24A-1
- ANSI B29.1, OL 120, Тип: аналог, американский стандарт роликовой цепи
- Тульский завод цепей, П-ПР-38,1-127, Тип: аналог, промышленное исполнение по ГОСТ 13568-97

КОМПЛЕКТНОСТЬ
- Переходное звено в сборе : 1 шт.
- Соединительный ступенчатый валик: 1 шт.
- Стопорный шплинт: 1 шт.

ВАЖНО ПРИ ПОДБОРЕ
- Направление монтажа: переходное звено устанавливается узкой изогнутой частью вперед по направлению движения цепи, чтобы ролик плавно входил в зацепление со впадинами звездочки без излома пластин.
- Допустимая нагрузка: переходное звено снижает предельную прочность передачи на 20-30 процентов относительно прямых звеньев, поэтому монтаж полузвена обоснован только при невозможности отрегулировать четный контур штатным натяжителем.
- Совместимость размерного ряда: обязательно проверьте ширину между пластинами , так как цепи европейского стандарта 24B-1 имеют отличную геометрию и не взаимозаменяемы с рядом 24A-1 / ПР-38,1-127.
- Износ сопряженных деталей: установка нового полузвена в растянутую цепь с износом шага более 2 процентов приводит к ускоренному износу и подклиниванию на зубьях звездочек привода.

ТРЕБУЕТ УТОЧНЕНИЯ
- Каков тип комплектного фиксатора валика: разводной пружинный шплинт либо защелка-пластина?
- Какова толщина пластин у поставляемого изделия: базовая 4,0 мм или усиленная 4,8 мм?
