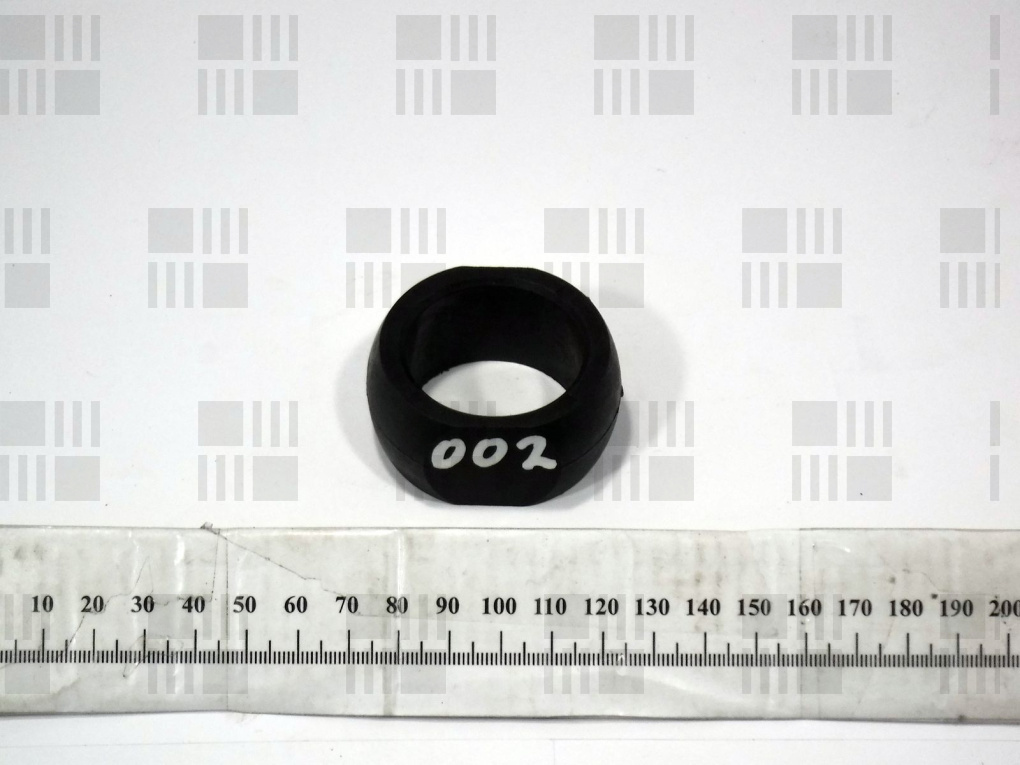

Подшипник ПРФ-145 ПБ 16.01.002
- Вес, кг:
- 0.03
- Ширина, м:
- 0.045
- Высота, м:
- 0.02
- Длинна, м:
- 0.04
Описание
КРАТКОЕ ОПИСАНИЕ
Подшипник скольжения ПБ 16.01.002 служит опорой вала граблин подборщика рулонных пресс-подборщиков ПРФ. Изделие центрирует трубчатый вал с зубьями в посадочных полукорпусах, снижает трение при вращении и выдерживает постоянные циклические нагрузки при подборе травяной массы.
ДЕТАЛЬНОЕ ОПИСАНИЕ
Деталь устанавливается в подборщик рулонных и тюковых пресс-подборщиков для сопряжения вращающихся валов граблин с боковинами барабана. В узле подборщика эти элементы монтируются парами в полукорпуса ПБ 16.01.436 и фиксируют цапфы труб с пружинными зубьями. Подшипник обеспечивает синхронное вращение и поворот державки зубьев под воздействием кулачка с роликом на копирной дорожке.
Конструктивно деталь представляет собой цилиндрическую втулку скольжения с продольными лысками под посадочный паз полукорпуса. Базовое серийное исполнение изготавливается методом литья под давлением из стеклонаполненного полиамида. Данный материал характеризуется высокими антифрикционными свойствами, стойкостью к полевой абразивной пыли и стабильной работой в сухом узле без подачи пластичной смазки.
В процессе работы подшипник воспринимает постоянные радиальные усилия от пальцев подборщика при захвате растительной массы. Естественный износ отверстия втулки приводит к люфту граблин и сбою траектории зубьев, поэтому деталь контролируют перед каждым сезоном и меняют комплектом на весь барабан.
ХАРАКТЕРИСТИКИ
- Тип изделия: подшипник скольжения подборщика
- Бренд и модель машины: Бобруйскагромаш ПР-Ф-145
- Каталожный номер: ПБ 16.01.002
- Узел и место установки: подборщик ПР-1,4.06.00.000, посадочные гнезда полукорпусов ПБ 16.01.436 на боковинах барабана
- Размеры, мм: внутренний диаметр 35,0-36,2 мм, наружный диаметр 44,5-50,0 мм, ширина 25,0-35,0 мм, длина 45,0-52,0 мм
- Материал и термообработка: стеклонаполненный полиамид ПА-6
- Тип крепления и крепёж: разъемная посадка в полукорпус подшипника с фиксацией стяжными болтами корпуса
- Сторона / направление вращения: симметричная деталь, сторона установки не регламентирована
- Количество на машину: 10 шт.
- Масса, кг: 0,025-0,030 кг
- Комплектность: штучная деталь
- Аналоги: доступны полиамидные и стальные модификации различных производителей
ПРИМЕНЯЕМОСТЬ
- Бобруйскагромаш, ПР-Ф-145, все годы выпуска - механизм подборщика ПР-1,4.06.00.000, опоры труб граблин
- Бобруйскагромаш, ПР-Ф-110, все годы выпуска - механизм подборщика ПР-1,4.06.00.000, опоры труб граблин
- Бобруйскагромаш, ПР-Ф-180, все годы выпуска - механизм подборщика ПР 07.000, опоры труб граблин
- Бобруйскагромаш, ПР-Ф-750, все годы выпуска - механизм подборщика, опоры труб граблин
- Бежецксельмаш, ПР-145С, все годы выпуска - механизм подборщика, опоры граблин
АНАЛОГИ И КРОСС-НОМЕРА
- Бобруйскагромаш, ПБ 16.01.002, OEM, штатное полиамидное исполнение
- Унисибмаш, ПБ 16.01.002, аналог, стеклонаполненный полиамид
КОМПЛЕКТНОСТЬ
- Подшипник подборщика ПБ 16.01.002: 1 шт.
ВАЖНО ПРИ ПОДБОРЕ
- Материал втулки. Для стандартных условий заготовки сена и соломы предпочтителен стеклонаполненный полиамид: он не вырабатывает металл цапфы граблины при работе в запыленной среде без смазки. Стальные модификации выбирают при работе на каменистых участках и плотных тяжелых валках, однако они требуют регулярного контроля зазора и смазывания сопряжения.
- Профиль посадки. Наружная поверхность детали выполнена со специальными продольными срезами под ответную форму штампованного полукорпуса ПБ 16.01.436 или литого корпуса Н 027.212. Перед монтажом требуется проверить совпадение ширины и расположения лысок.
- Регламент замены. Рекомендуется менять все 10 подшипников подборщика единовременно перед началом сезона. Неравномерный износ опор приводит к перекосу несущих труб граблин, усиленной нагрузке на кулачки и обламыванию пружинных пальцев.
ТРЕБУЕТ УТОЧНЕНИЯ
1. Какой фактический диаметр шейки вала граблины на обслуживаемой машине: номинальный 35,0 мм или ремонтный 36,2 мм?
2. Требуется ли поставка поштучно либо полным сервисным комплектом из 10 штук на подборщик машины?
3. Необходима ли дополнительная комплектация заказа ответными деталями узла: полукорпусами ПБ 16.01.436 и роликами кулачка ПБ 16.01.605?
